| 输入电压范围 | 12v/24v |
|---|---|
| 型号 | SYC-15S |

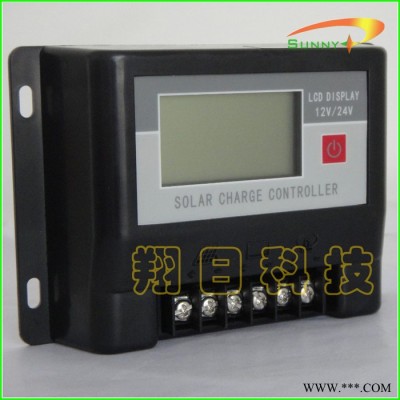

SYC-15S系列经济型太阳能控制器、充电器<10A12V/24V><15A12V/24V>
一、特点
本产品为一款智能的多功能太阳能充放电控制器，本系列控制器采用了液晶显示，带给用户以非常友好的操作体验，满足了用户各种应用要求。本控制器具体特征如下：

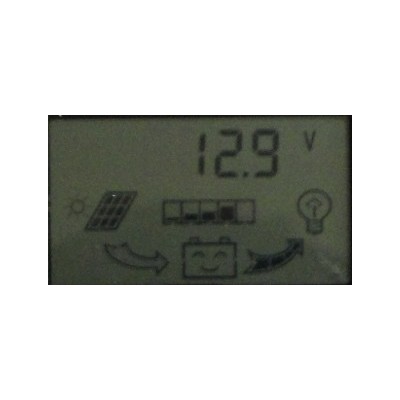

1.形象的液晶图像显示
2.自动识别系统电压
3.自动温度补偿
4.电池过放保护（LVD）
5.智能PWM 充电模式
6.短路保护
7.电池反充保护
8.电池反接保护
二、负载工作模式说明及设置
通过单击开关按键控制输出的开启和关闭，LCD屏也会有相应的显示。
三、故障处理
1. 负载指示灯闪烁：控制器输出过载或短路保护，移除多余负载后，2分钟后控制器自动恢复输出。
2. 充电指示灯常灭：太阳能电池板未接好，请检查电缆线连接是否正确及是否连接牢固。
3. 电量指示灯常灭：请检查太阳能板、蓄电池及负载是否连接正确。
四、主要参数
额定工作电流:10A(15A)
额定工作电压:12V/24V
太阳能板电压:50V
提升电压：14.0/28V
浮充电压:13.8/27.6V
欠压保护:10.7/21.4V
欠压恢复:12.6V/25.2V
空载损耗:≤20mA
充电回路压降:≤0.2V
充电模式:PWM模式
温度补偿: -4mV/Cell/℃
安装线号: ≤16mm2
工作温度: -25℃~60℃
储存温度: -35℃~70℃
湿度要求: ≤90％,无凝露
外形尺寸: 145mm*99mm*35mm
安装孔间距: Φ5mm—134mm*63mm
重量: 260g
