| 产品卖点 | 技术**，组装专业，价格公道，交货及时，性价比高 |
|---|---|
| 产品认证 | CE |
| 额定电流 | 按客户要求 |
| 额定电压 | 按客户要求 |
| 额定频率 | 按客户要求 |
| 结构形式 | 柜式 |
| 用途 | 按客户要求 |
| 母线额定电流 | 按客户要求 |
| 品牌 | 成都普莱斯 |
| 型号 | cdpls |
| 加工定制 | 是 |
PLC电气控制箱柜组成与作用
PLC电气控制柜有哪些组成部分
1：空开：
一个总的空气开关，这个是整个柜体的电源控制。相信每个电气控制柜都必须要有的一个东西。
2：PLC：
这个要根据工程需要选择。打个比方如果工程小可以直接**是一个一体化的PLC， 但如果工程比较大
可能**需要模块、卡件式的，同时还可能需要冗余（也**是两套交替使用）。
3：24VDC的电源：
一个24VDC的开关电源，大多数的PLC都是自带24VDC的电源，根据是否确实需要来定是否要这个开关电源。
4：继电器：
一般PLC是可以直接将指令发到控制回路里，但也可能先由继电器中转。打个比方，如果你PLC的输出口带电是24VDC的，但是你的控制回路里画的图需要PLC供的节点却是220VAC的，那么你**必须在PLC输出口加上一个继电器，即指令发出时继电器动作，但后让控制回路的节点接到继电器的常开或常闭点上。也是根据情况选择是否使用继电器。
5：接线端子：
这个肯定是每个柜子都必不可少的东西根据信号数量可以配置。如果只是一个单纯的PLC控制柜基本**是需要这些玩意，如果你的控制柜内还需要有其他的东西**看情况增加。比方说你有可能要对某些现场的仪表或者小控制箱供电，可能你**得要增加空开数量。或者你要PLC接至上位机，可能**需要增加交换机什么的。视情况而定。PLC控制柜可完成设备自动化和过程自动化控制，实现**的网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心和灵魂。可以根据用户需求量身设计PLC控制柜、变频柜等，满足用户要求，并可搭配人机界面触摸屏，达到轻松操作的目的。设备更可与DCS总线上位机modbus、profibus等通讯协议的数据传输；工控机、以太网等实现的控制和监控

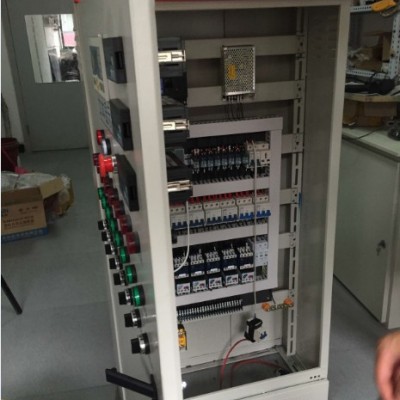

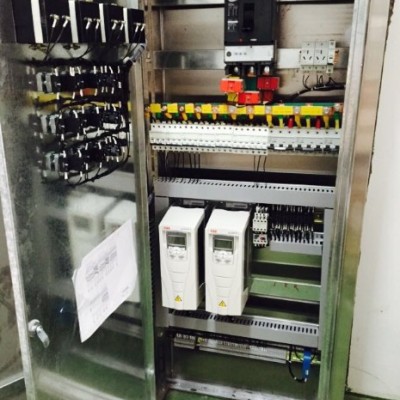

成都普莱斯PLC变频器电气控制柜案例
电气控制柜有哪些作用
（一）用途
电气控制柜主要用于接收液位控制仪（器）所输出的高、低水位控制信号，控制液泵电动机的自动开起与停止，其控制形式有全压起动、降压软启动柜起动、软起动、变频控制等。
（二）调试与使用方法
本系列控制柜（箱）控制回路中，既设自动控制亦有手动控制，还具备过流、过压、欠压、缺相保护及事故报苦功能，本产品使用前，必须按电气原理图复核后接线，按照电动机实际要求调整相应元件设定值，然后起动。
1 、自动操作：接通电源，电源指示灯亮，将转换开关转至“自动”位置，检查控制柜（箱）所控制的电机是否按液位控制仪的指令动作。当液位达到控制液位时，对应液位指示灯发光，相应的限位控制继电器常开触点自动闭合，二次控制回路自动接通，电机起动，同时运行指示灯亮。当水位达到停止水位时，对应的指示灯发光，液位测控仪的对应限位控制继电器常闭触点断开，二次控制回路开路，电机停止工作，运行指示灯熄灭。
2 、手动操作：接通电源，电源指示灯亮，将转换开关转至“手动”位置，按下起动按钮，电机开始运转，运行指示灯亮，按下”停止”按钮，电机停止运转，其运行指示灯熄灭。
3 、不论采用何种控制方式，当达到极限水位时，其超限水位信号触点接通，二次控制回路失电，使电机停止运转，并发出声光报苦信号。在电机运行过程中如有事故出现，事故指示灯亮，电铃自动报苦，这时，按下停止按钮，迫使电机停止工作。

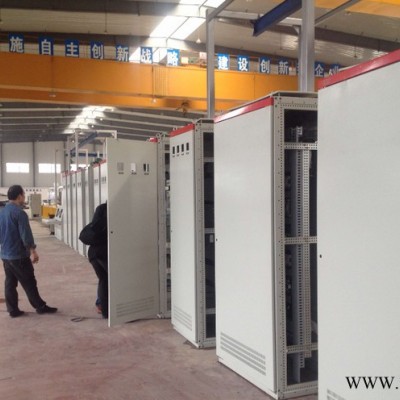

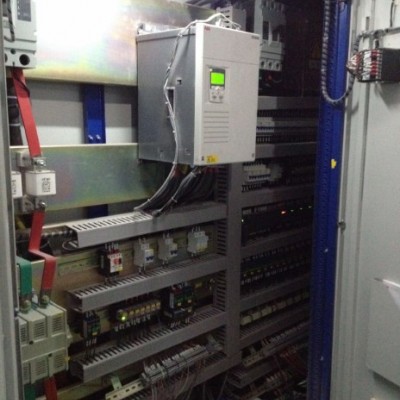

成都普莱斯PLC变频器电气控制柜案例
（三）技术性能
1 、电源电压：AC380V 、50Hzo
2 、控制对象：不大于320 千瓦的三相异步电机。
3 、在下列情况下能可靠工作：
①海拔高度不超过1000 米。
②周围环境温度不大于45 ℃，不低于－30 ℃。空气相对湿度不大于85 % ( 20 ℃士5 ℃）。
成都普莱斯科技有限责任公司，自动化设计，选型，编程，成套，一条龙服务，欢迎来电来函咨询定制
