| 品牌 | 汇利 |
|---|---|
| 型号 | HLA008 |
| 加工定制 | 是 |
| 额定电流 | ≤800 |
| 壳体防护等级 | IP20、IP30、IP40 |
| 外形尺寸 | 700X370X1700 |
| 产品认证 | CCC |
| 型号报价 | 10000（不同规格型号报价各不相同） |
| 主电路额定电压 | 380V |
一、产品介绍
XL型低压动力配电柜均采用国内自行设计的新型组件，外壳用钢板弯制而成，具有结构紧凑、检修方便、线路方案可以灵活组合等特点。
配电柜除了可装空气断路器和熔断器作为断路保护外，还可装有接触器和热继电器，箱前门可装操作按钮和指示灯，以及需配九开关时，其刀开关操作手柄装于箱前右柱上部，可以作为切换电源之用。
配电箱前面有门，门打开后，配电箱内全部设备敞露便于检修维护。
XL型动力配电柜用于工矿企业，交流频率50HZ、电压500V以下IT系统、TN－C系统、TT系统、原称三相三线、三相四线电力系统，作动力、照明配电用。

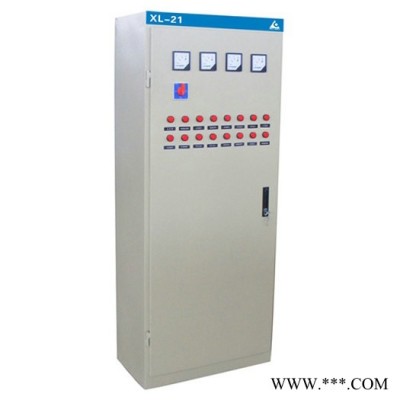

XL（F）－21型低压动力配电柜系户内靠墙安装，单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前右侧可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮、指示灯及显示仪表，打开箱后，配电箱内部设备全为敞露便于检修维护，本配电箱除装有空气断路器，熔断器作为短路保护外，还装有接触器和热继电器。门与壳体均焊有接地螺钉，确保壳体与地连接可靠。
二、主要技术参数
三、安装尺寸图
四、订货时请提供以下资料
1.产品的全部型号（包括主电路方案型号和辅助电路方案型号）；
2.主电路系统图，柜的平面排列图；
3.辅助电路电气原理图；
4.柜内元器件清单（主母线规格）；
5.柜体颜色（如无要求，则按浅驼灰色供货）
6.柜体尺寸（如无要求，则由我公司根据情况自定）；其它与产品正常使用条件不符的特殊要求。

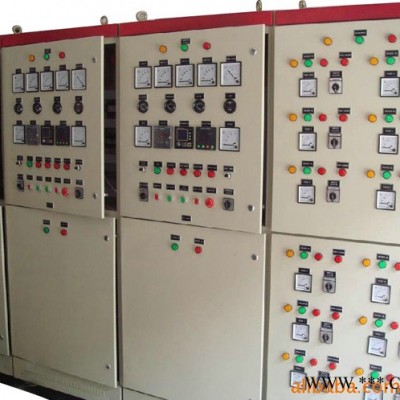

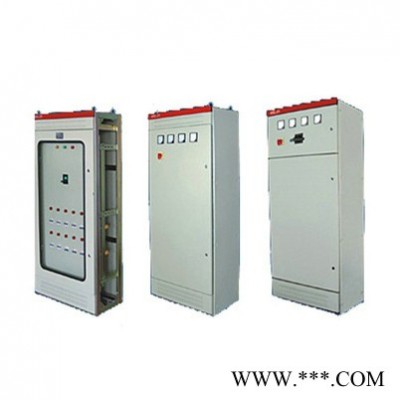

五、产品图片
