| 应用范围 | 控制 |
|---|---|
| 产品系列 | 1 |
| 触点负载 | 2 |
| 触点切换电流 | 1 |
| 触点切换电压 | 220 |
| 触点形式 | 1 |
| 额定电流 | 24 |
| 额定电压 | 220 |
| 防护特征 | 4 |
| 线圈电源 | 1 |
| 线圈功率 | 50 |
| 品牌 | 欧雷 |

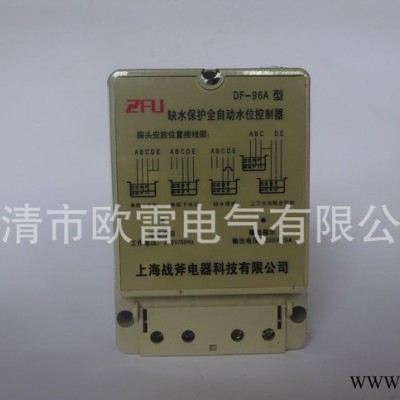

| 型号 | DF-96A |
功能和用途
本产品采用集成电路，并结合高层楼宇上、下水池（水塔）的水位分级提升进行设计，具有下下水池联合控制、水池排水及缺水保护等功能，可自动实现水箱补水、排水，并有效防止水池水位水高溢出或水泵空转损坏，是一种工业、家庭均适用的产品。非常适合城镇、农村、学校、式矿企事业单位及家庭用水的水井——水井供水工程，广泛应用于印染、化工、食品、饮料、酿酒、制糖等行业。
性能特征
| 型号 | DF-96A | DF-96B | DF-96C | DF-96D |
| 外形尺寸 | 126×88×51mm | 126×88×51mm | 126×88×51mm | 126×88×74mm |
| 工作电压 | 220V | 220V | 380V | 220V |
| 安装方式 | 壁挂 | 壁挂 | 壁挂 | 导轨 |
| 负载 | 10A | 20A | 20A | 20A |
单控上水池控头安装
（一）单控上水池控头安装说明安装图如图一所示：
A（经线）—为上水池（水塔）上限液位控制点，水位上升达到A点水位，水与探头接触，水们控制器自动关泵；
B（蓝线）—为上水池（水塔）下限液位控制点，水位下降到B点水位以下，水与探头脱离接触，水位控制器自动开泵，水池充水；
C（黑线）—为水池（水塔）地线，放在水池的**低点与水池底部接触；
D（绿线）、E（黄线）点并接到C。
（二）单控下水池（即排水池）探头安装说明安装图如图二所示：
E—为下水池上限液位控制点，水们上升达到E点水位，水与探头接触，水位控制器自动开泵，水池排水；若不排水，则E点不接；
D—为下水池下限液位控制点，水位下降到D点水位，水与控头脱离接触，水位控制器自动关泵，水池停止排水；
C—为水池地线，放地水池的**低点与水底部接触；
A、B点不接。
（三）缺水保护探头安装说明安装图如图三所示：
C、D点为水池下限水位控制点，水位下降到下限水位，C、D探头之一与水面脱离接触，水位控制器继电器立即动作，切断输出，水泵停止工作；
E点与C点短接；
A、B点不接。
（四）上下水池联合控制探头安装说明安装图如图三所示：
A—为上水池（水塔）上限液位控制点，水位上升达到A点水位，水与控头接触，水们控制器自动关泵；
B—为上水池（水塔）下限液们控制点，水位下降到B点水位以下，水与探头脱离接触，水位控制自动开泵，水池充水；
C—为上、下不池（水塔）公用在线，放在上、下水池的**低点与水池底部接触；
D—为下水池下限液位控制点，水位下降到D点水位，水与探头脱离接触，水位控制器自动关泵，水池停止排水；
E—为下水池上限液位控制点，水位上升到E点水位，水与探头接触，水位控制器自动开泵，水池排头；若不排水，则E点不接。
安装尺寸
安装使用其他说明
1、为确保液位控制器正常工作，安装好后请再次检查输入输出的接线、探头连接线是否接触可靠。可上、下移动探头，使其接触、脱离水面，模拟检测水们控制器是否安装正确且能按您的需要正常工作。
2、建议将各点探头固定在水池内壁，以免探头位置发生偏移导致水位控制器误动作，（若水池壁为金属，则除C点地线外不宜接在内壁，以免发生短路，导致水位控制器不能正常工作）。
3、按上述接线方法接好后，检查产品右侧的“手动/自动”开关（DF-96D无），是否确能根据用户需要手动开启、关闭水泵，用后将其调整回“自动”位置，水位控制器进入工作状态。
4、临时需开启、关闭水泵，请用水位控制器左侧的“手动/自动”开关控制（DF-96D）型无手动开关。
5、为避免误动作，请勿将产品安装在潮湿、腐蚀及高金属含量气体的环境中。
6、建议您配套采用公司生产的水位控制专用探头。
故障排除
1、接通电源不工作：
a.检查红色电源指示灯有无点亮，若不亮，检查输入输出接线端子是否均已接触良好；
b.检查产品左侧的“手动/自动”开关，是否在“关”上将其调整回“自动”位置，水位控制器进入工作状态。
2、水位线超过或低于探头控制点，水泵没有自动关闭或开启，请按“自动/手动”开关手动控制水泵。并检查：
a.探头是否偏离原位，安放位置过高（过低），导致水位无法接触（脱离）；
b.上、下水位线、地线探头连接是否与其他线错位，是否有接错或短路；
c.探头有无锈蚀和脱落现象，探头线与产品、探头线与探头之间的连接是否接触良好；
d.C点地线是否已经安放在水池**低位置。
