| 品牌 | 欧菱 |
|---|---|
| 型号 | OL-RQ55-11/1-1G |
| 加工定制 | 21 |
| 结构形式 | 21 |
| 额定电压 | 12 |
| 额定频率 | 12 |
| 母线额定电流 | 21 |
| 产品认证 | CCC |
产品介绍
产品信息 名称： 水泵启动控制柜
品牌： 欧菱电气
货号：OL-RQ55-11/1-1G
颜色：驼灰色 电脑灰 消防红
产品型号
型号说明：OL-RQ55-11/1-1G
OL：(欧菱电气公司标识)
RQ：(启动方式:軟起启动)
55：(功率55KW)
11：(水泵回路选择:一用一备)
/1-1：(附加选择：一拖一）
G：（元件配置：国产）
设备选型：
启动方式：
启动方式选项包含：直接启动（ZJ)、软启动启(RQ)、自耦降压启动(ZO)、星三角启动(XJ)
功率：指水泵的额定运行的负载功率，单位千瓦（KW）
附加选择：附加选择指水泵启动回路的元件配置方式，分为标准型，一拖二，一拖三。
标准型：指符合10D图集规范要求的标准型水泵控制柜
一拖二：为符合市场需求，对一用一备水泵配置，有采用一台主要启动元件分别启动两台设备的元件配置方式。
一拖三：为符合市场需求，对两用一备水泵配置，有采用一台主要启动元件分别启动三台设备的元件配置方式。
通用水泵自动控制设备是我公司常年生产的应用于工业、民用建筑水泵启动运行的电气控制设备；该产品具有过载、短路、缺相、电机过热等多种保护功能，还具备单泵、多泵及多种主备泵切换的控制模式，水泵电机的启动方式可根据水泵的功率和用户要求采取直接启动、星角启动、自耦启动、軟起启动、变频启动等多种形式配置；变频器控制的水泵控制系统还具备恒压供水的功能；电控柜壳体采用**镀锌钢板并经喷塑处理，防护等级**高可达IP54；电气元件选用国内知名品牌或施耐德、ABB、西门子等进口元件；产品的电路设计，可根据用户要求或依据**建筑标准设计图集10D303-2~3常用电机控制电路图进行优化设计。

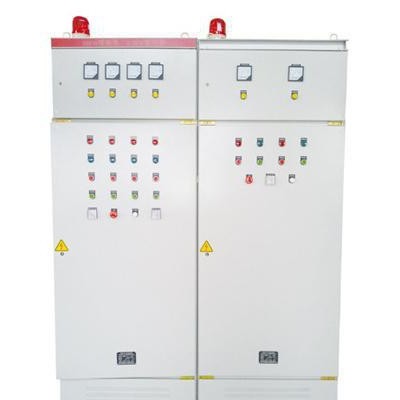

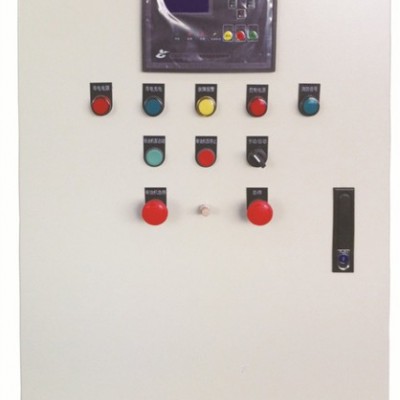

通用水泵自动控制设备外形美观、制作精良、安装操作方便，可广泛应用于生活给水、排水、消防、喷淋、管网增压、冷热水循环、污水排放等多种场合，是各类水泵控制系统的**选择。产品实拍图
| | |
| | |
产品样式参考 产品包装图 企业介绍 镇江市欧菱电气自动化系统设备有限公司坐落在历史文化名城镇江市东南的经济开发区内，与扬溧高速、312国道近距离相接，优越的地理位置，便捷的交通，把公司和长三角地区的工业腹地紧密联系在一起，作为一个新型的非标自动化设备生产企业，欧菱电气在苏南地区及国内均享有较高的知名度。 欧菱电气在广大客户的关心和支持下，通过自身的不断努力和开拓已经发展成为一个集开发、设计、制造于一体的自动化设备和配电设备生产企业，一支高素质的技术人才队伍，一支高素质的营销人员队伍为企业的不断发展壮大作出了重大贡献。
欧菱电气坚持科学管理、技术**、走科技发展的道路，引进和使用国内外先进的控制理念及控制器件，结合用户对控制的具体要求，精心设计制造，为智能电网、绿色环保及先进机械制造业提供了大量的配电设备和自动化成套控制设备。近年来为了适应国内消防事业在防火灭火方面对控制设备的要求，公司重点研制开发了用于消防灭火系统的新型消防泵自动巡检控制设备，新型自动消防巡检控制设备的问市，受到了国内消防、城建、和建筑设计部门的欢迎，公司陆续在消防巡检的研发过程中获得一份发明**授权与三份实用新型授权。公司产品作为**通过**部消防产品合格评定中心消防巡检类强制认证的企业，以先进的技术，过硬的质量赢得全国各地使用单位的好评。同时，公司又继续研发了高压水泵自动巡检设备、柴油泵自动巡检设备、风机自动巡检设备等，为各行业客户的特殊需求提供定制化服务。
**、科技**"是欧菱电气的经营宗旨，"服务为本、信誉至上"是欧菱电气的经营理念，为了不断提高自动化技术在控制领域的技术水平，欧菱电气愿与行业同仁共同努力，以更新更优的产品为新老用户服务，热诚欢迎社会各界人士光临指导！企业证书
产品获得： ? 消费产品强制性**（2012081801000618）
? 中国**消防电子产品质量监督检验中心出具的全性能委托检测报告（DZ201101835）与认证发证检测报告（DZ201102353）
? 高新技术产品认定证书（121112G0218N）
? 发明**：ZL201110061419.4
? 实用新型**：ZL201120066837.8
? 实用新型**：ZL201220264752.5
? 软件著作权：2013R11L101126服务协议
1、概述
1、合同约定价格包含交付产品（含货物及软件等）及到达指定地点的产品本身、材料、运输、装卸、保险、安装、调试、检测、验收、培训、设计图会签、技术协助、质保期内的免费售后服务及其相关工作范围内所有费用。
2、合同约定价格在合同执行过程中是固定不变的，不得以任何理由予以变更。
3、合同签订地点：江苏省镇江市。
4、若合同约定价格含税，乙方提供17%的设备**。甲方支付货款到95%后由乙方一次性开具。
2、设备发货、验收、安装、调试及双方责任范围
1、设备发货：在甲方支付定金、乙方接到甲方要求发货的书面通知后合同约定期将货运至甲方指定地点，因甲方付款时间推迟，乙方交货时间也相应推迟，甲方不支付相应货款的，乙方有权拒绝发货。
2、到货后验收：货物运至指定地点后，5天内，由甲方按乙方所提供的装箱单所列内容对货物的种类、数量、规格型号和外观进行核实，核查无误后，甲方在货物接收单上签字，认可视为对本条款发货清单内所列内容的验收合格，如5天内没有接受单的回传可视为检验合格。
3、设备安装：安装所需的设备材料由甲方负责，乙方可对消防巡检系统设备安装进行指导。
4、设备调试：设备安装完成并具备测试条件后，由甲方以书面或传真方式通知乙方，甲方配合乙方进行设备调试工作。为保证调试效率，甲方需要提供进线出线安装完毕的照片，作为乙方安排人员上门调试的依据。调试期间乙方提供消防巡检系统设备房现场免费培训。因工地现场不具备调试条件导致调试工作延期，由甲方承担相应责任。
3、产品性能要求和产品应具备的特点
1.巡检时发生消防会立即停止巡检，瞬时启动消防泵。
2.功能齐全可完成消防主回路及消防水泵的低速无压巡检。
3.具有过电压、过电流、短路、缺相等保护。
4.巡检时发生故障自动巡检装置会发生声光报警，具有数据记忆功能可完成对故障时的瞬态参数记忆，便于维修、分析。
5.可通过界面显示巡检运行参数。
4、质量保证与售后服务
1、乙方所提供的设备必须符合相关**标准和行业标准。
2、乙方提供的产品必须严格按照下列标准制造：
2.1 GB16806-2006《消防联动控制系统》(消防泵自动巡检控制设备）
2.2 GB/T19001-2008《质量管理体系》
2.3 GA30.2-2002《固定消防给水设备的性能要求和实验方法》
2.5 GB7251-87《低压成套开关设备》
2.5 JB6142-88《低压固定面板式成套开关设备》
2.6 JB/DQ 6459-88《低压固定面板式成套开关设备产品质量分类等级》
2.7 GB9466-88《低压成套工关设备基本试验方法》
2.8 GB2423《电工电子产品基本环境试验规程》
2.9 GB3797-1989《电控设备第二部分，装有电子器件的电控设备》
2.10 GB3047.1《面板、架和柜的基本尺寸系列》
2.11 GB156《额定电压》
2.12 GB762《电气设备额定电流》
2.13 GB4942《低压电器外壳防护等级》
2.14 GB2681《电工成套装置中的导线颜色》
2.15 GB2682《电工成套装置中的指示灯和按钮的颜色》
2.16 GB4588.1《无金属化孔的单、双面印刷板技术条件》
2.17 GB4588.2《有金属化孔的单、双面印刷板技术条件》
3、乙方提供的产品必须严格按照甲方提供的图纸与技术确认单功能设计，若乙方提供的产品以次充好或假冒伪劣，并有权追究法律责任。
4、乙方必须提供产品相关质量证书。
5、乙方必须确保所提供的产品能顺利通过消防验收，并负责配合提供消防验收办理各项手续及其事宜。我方根据**要求提供消防产品资质、供货证明、加贴有效的认证标识，若乙方提供的相关材料无法通过验收，乙方付全部责任。但若乙方提供的验收材料交付后遗失或损坏，乙方没有义务再次提供，甲乙双方另行商定解决方案，乙方不承诺在此情况下通过验收。[**部消防3C标识、**部消防产品信息标识遗失后无法补办，请甲方慎重对待]
6、质量期期限：乙方承诺所售产品质保期为一年，各项技术指标均达到双方认可的标准。并承诺一年免费维修。如因买方操作不当或人为疏忽造成的损失则不属于乙方责任。
7、质保期内：若在设备运行期间发生故障，由甲方以书面方式通知乙方，乙方在接到故障通知后需在2个工作日内到达故障现场，进行故障排除工作。非产品质量问题的故障，双方协商解决。
5、其他约定
甲、乙双方对本合同条款的理解有争议的，应当按照本合同使用的词句、合同的有关条款、合同的目的、交易习惯以及诚实信用原则，确定条款的真实意思，遵循招标文件进行确定。追加供货事宜及本合同未尽事宜可由双方友好协商，如果协商不成，在供方所在地法院提起诉讼。签订补充协议，补充协议与本合同具有同等效力。本合同一式三份,甲方一份，乙方一份，乙方备案一份。对我公司提供的合同附件请尽快确认签字。我公司以**一份确认的合同组成部分收到时间作为合同签订时间，对我公司提供的二份合同附件不予确认的，合同无效，我公司将不会开始执行。实际柜体及主要元器件生产按合同附件为准。
