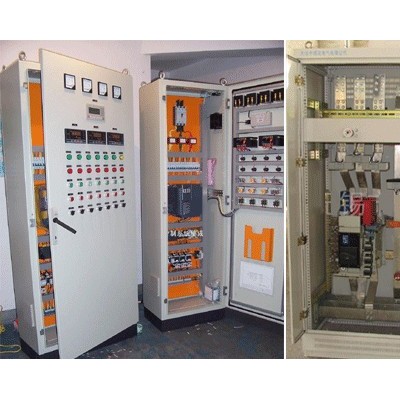

CG-BPG 变频控制柜 上海人民电机厂

功能

1 、电源切换与保护

变频柜中设有低压塑壳断路器与进线电源相连，除能完成接通和分断电路外，可对电路和变频器发生的短路，过载进行保护。并可在维护时切断电源。

2 、启、停控制功能

变频柜面板上设置变频启动，变频停止按钮，用于变频装置的运行控制，便于现场操作。

3 、频率（速度）调整

变频柜面板上设置频率调整电位器，可以很方便的手动调节变频器的输出频率，用以控制电机转速

4 、表头显示

变频柜面板上设置电压表，电流表 , 频率表和各种指示灯如电源指示，报警指示，运行指示，工频指示，实现对变频器输入电压、输出电流、输出频率和各种工作状态的监测。

5 、备用工频切换

用户可选择有备用工频切换的变频柜、当变频器出现故障时，通过自动控制回路将电动机切换至工频电源（此方式可选择手动 / 自动，工频启动装置大于 15KW 用软启动器实现）

6 、多种控制功能

可根据系统工况在变频柜面板上设置多种控制按钮和指示灯如正转、反转、电机增速、电机减速、点动正转、点动反转、手动 / 自动、紧急停止、变频 / 工频、 PLC 控制，触摸屏等。

7 、加装外围设备

根据工况需要可在变频柜内安装交流输入电抗器，输出电抗器，直流电抗器及 EMI 滤波器，制动单元，制动电阻，接触器，中间继电器，热继电器，可编程控制器（ PLC ） , 可编程操作终端（ GOT ），电度表，散热风扇等。

8 、安全防护

将变频器安装在变频柜内，可以减少环境污染，减少触电危险，起到较好的防护作用。

9 、整齐美观

将变频器安装在变频柜中，并与其他低压配电柜的尺寸相同，颜色一致，保持配电设施与控制装置的协调，整齐，美观。

产品特点

专业设计开发的 KB 系列产品是各类水泵、风机最佳的配套自控设备，对于各种使用场合，如生活给水、消防、空调冷却循环、定压补水、工业控制用泵、污水排放 ……… ，都有相应的专用型号规格。

新颖的 KB 系列产品与传统产品相比，具有更多的优越点：

· 一控二至一控四型主、备任意选择组合及故障自动切换。

· 结构标准紧凑，节省柜体的体积。

· 柜体采用强迫风冷，可达较高的防护等级。

· 系统留有多种通信方式，报警端子及计算机端口可与上位机监控通信，并能进行组网控制。

· 消防泵定期自动巡检，解决水泵长期不使用而发生锈蚀、卡死等现象。

· 系统可自带人机界面，中文提示中文监控操作。

· 系统设小流量时，由辅助小泵进行工作，达到理想的节能状态。

· 可显示流量，并可选择变压变量控制。
