| 产地 | 浙江 |
|---|---|
| 产品系列 | 5A |
| 触点负载 | 节能功率 |
| 触点形式 | 一开一闭 |
| 额定电流 | 5A |
| 额定电压 | 380V |
| 外形 | 中型 |
| 线圈电源 | 220.0 |
| 线圈功率 | 10W |
| 应用范围 | 热/热过载 |
| 执行质量标准 | 国标 |
| 电流性质 | 交流 |
| 防护特征 | 敞开式 |
| 品牌 | 慈森 |

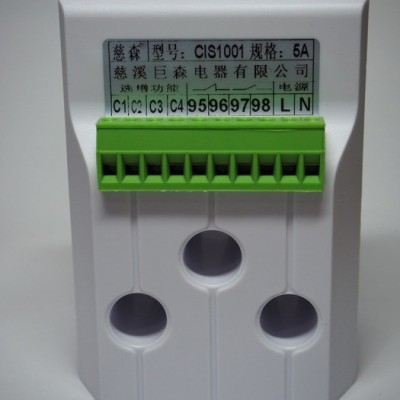

| 型号 | CIS1001 |
| 触点切换电流 | 10mA |
| 触点切换电压 | 220.0 |
| 准入认证 | ISO9001 |

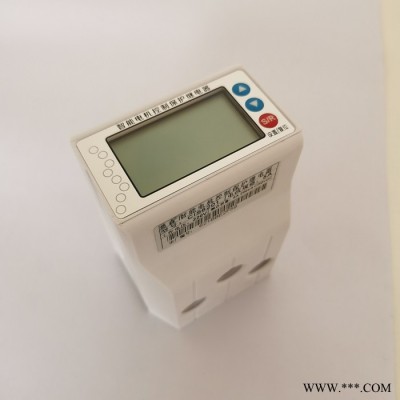

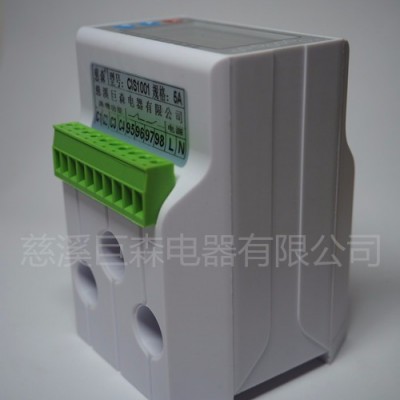

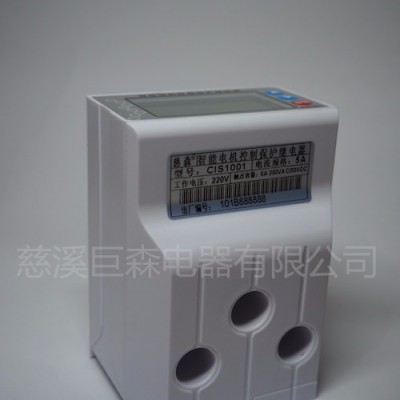

CIS1001智能电机控制保护继电器 操作指南
1、 查看三相电流以及电压
2、 电机在正常运行情况下，按▲▼按键可查看此时A、B、C三相电流以及电压。
3、 参数设定

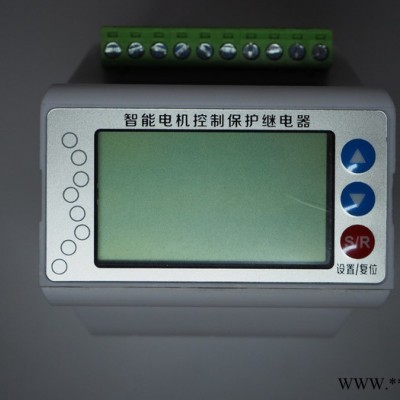

当电机在停机情况下方可设定参数，长按“S/R”按键5秒，进入设置模式，此时屏幕上显示【设置】字样。此时再按“S/R”按键选择功能菜单，按▲▼按键调整功能菜单的参数。注：30秒不操作自动跳出，参数不保存！
菜单项目 屏幕显示 出厂值 设定范围 说明
变比 【变比】 1 1-200 5A规格才有变比设置
过载 【过载】 5.00(5A规格) 1.00-5.00A 1 A:0.20-1.00A 5A:1.00-5.00A
20A:4.00-20.00A 50A:10.00-50.00A
动作曲线（图1） 【堵转】 L3 L0-20 L0：过载动作定时限；L1-20：反时限，过载倍数越大，动作时间越快
过载动作时间 【过载】 10S 0.1-99.9S 当动作曲线为L0时，才显示并且需要设置。启动延时动作时间是指电机启动时过载或不平衡，延时动作的时间， 其他功能正常按时动作。
启动延时动作时间 【q】 5S 0.1-99.9S
欠载 【欠载】 OFF OFF-20-90% 该功能多用于保护水泵或其他控制电路中
欠载动作时间 【欠载】 10S 1-100S 欠载功能打开才显示并且需要设置
相序 【相序】 OFF OFF-ON 该功能多用于风机空调压缩机等
三相不平衡 【不平衡】 20% OFF-5-55% 不平衡导致效率降低，严重时烧毁电机
不平衡动作时间 【不平衡】 30S 1-100S 用户根据实际情况进行设置
过压 【过压】 OFF 0FF-225-300V 建议过压值设置低于260V
过压动作时间 【过压】 10S 1-100S 过压功能打开才显示并且需要设置
欠压 【欠压】 OFF OFF-150-215V 建议欠压值设置高于190V
欠压动作时间 【欠压】 10S 1-100S 欠压功能打开才显示并且需要设置
复位 【复位】 FAU FAU-FHA FAU--自动复位;FHA--手动复位
故障记忆 【记忆】 1 1-5 总共有5次故障记录，1表示**的一次记录
记录的数据 【记忆】 - - 按上下键可查看该次故障记录数据
结束 【OVER】 - - 表示设置完成结束并退出
注：菜单显示电流“0.000”才算设置成功。缺相动作时间为1秒，不需要设置。
CIS1001智能电机控制保护继电器 参数查看
当电机在运行情况下可查看参数，长按“S/R”按键5秒，进入查看模式，查看模式下不可设置参数。
CIS1001智能电机控制保护继电器 告警复位
当有故障产生，CIS1001智能电机控制保护继电器动作以后，按“S/R”按键即可告警复位。
