浙江冠鸣电气GMK-XF-FA消防控制柜

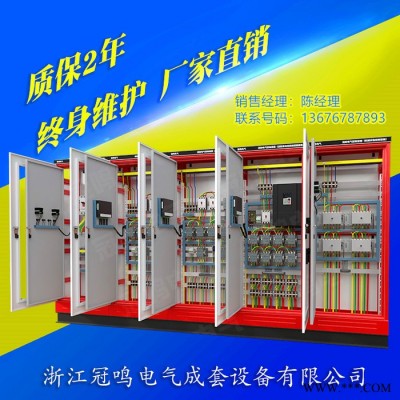

消防控制柜

1、产品特点和用途

GMK-2XF-18.5-YPP一用一备消防泵控制柜系列消防电气控制装置（消防泵控制设备）依据标准GB16806-2006消防联动控制系统生产制造，可满足用于消防供水水泵的控制要求，可采用一用一备消防泵控制柜供电方式；能对消防泵的断路及故障现象进行自动切换；对电动机的起动有缺相，过载，过流，短路等保护功能；功能齐全，灵活可靠。该设备可用于多种领域的消防供水。

2、规格

GMK-2XF-18.5-YP一用一备消防泵控制柜系列控制柜采用380V/50Hz 供电，控制水泵功率15KW - 160kW。

3、型号的组成及其代表意义

4、使用环境条件

1. 环境温度： 0-+40；

2. 相对湿度：90以下(电控部分)；

3. 周围环境：无腐蚀金属和破坏绝缘的潮湿气体及尘埃；

5、工作条件

1. 要求按电气设备的安装技术标准及设备容量配线；

2. 控制柜应良好接地，接地电阻应0.1Ω；

安全使用注意事项

高压！维修之前请务必切断电源。

操作之前请务必阅读说明书。

输入线错误的连接将导致非正常的电压，将导致本设备损坏以及后续设备的损坏或者事故。

控制柜必须正确的接地。

控制柜必须接零线。

非专业人士请勿操作本设备！

结构特征与工作原理

1、结构特征

GMK-2XF-18.5-YP一用一备消防泵控制柜装置（消防泵控制设备）采用控制器控制方式，手动控制优先，自动控制时消防信号自动起泵。设计灵活且可靠。

2、工作原理

1.消防电气控制装置（消防泵控制设备）主要用于消火栓系统，采用一用一备消防泵控制柜启动的方式。

2.系统具有手动和自动功能。自动时，自动指示灯点亮，当消防信号到达，自动启动一台水泵；手动时，手动运行指示灯点亮，可手动启停所要启动的水泵。

3.系统具有故障切换功能。当一台水泵出现过载时，另一台水泵会投入运行，此时黄色故障指示灯点亮且故障声警蜂鸣器报警。

4.系统具有远程控制和信号反馈接口可连接至消防栓、消防中心等。消防栓或消防中心启动DC24V消防信号时，消防栓控制柜会自动启动消防栓泵运行。

5.系统具有缺相、错相保护功能。当缺相、错相信号到达时，水泵停止运行，故障声警蜂鸣器报警。

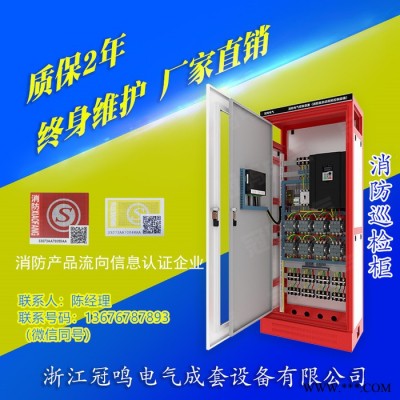

6.系统可参与集中巡检。系统给集中巡检控制柜预留了所需信号的接线端子（包括系统接到集中巡检控制柜的信号和来自集中巡检控制柜的巡检信号）。

技术特性

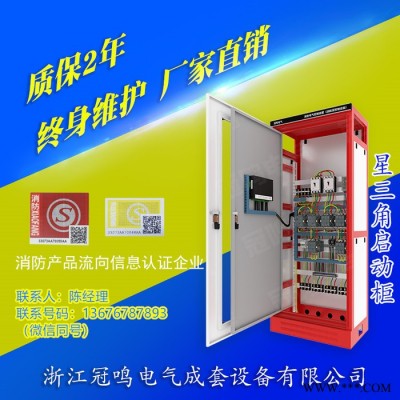

对于功率大于15KW的水泵一般可采用一用一备消防泵控制柜启动的方式星型启动时启动电流一般为电机额定电流的1.52.5倍启动完毕后电机线电流为电机额定电流的0.586倍功率。

安装与调试

1、安装

1.在设备运输到现场时，应立即开箱检验，对设备外观损坏等物流造成的损坏应立即采取拍照或拒签等措施。如果长时间不安装，应将设备放置在干燥的环境中，避免潮湿、腐蚀性气体等。

2.设备柜体应放置水泥基础之上，有条件的应该在水泥基础上安装槽钢底座，槽钢应该通过铁排等汇集到工程的接地端。确保设备的接地安全可靠。

3.设备进线可采用下进线和上进线方式，可根据现场情况决定，必须考虑到防水防凝露，水不能通过电缆槽等流到控制柜中。

4.设备无论是放在水泥基础上还是槽钢上，都必须在控制柜的底部安装地脚螺丝固定设备，不得简单的放在上面，多个柜子并排摆放时，每个柜子需要拼接固定在一起，保证前面板的水平，美观和整体强度。

5.设备的进出线安装，应达到相关规范标准，电缆槽中的线应采用电缆线，尽量不使用没有护套的线。信号线宜采用带屏蔽层的电缆线，屏蔽层应在进入两个设备之前进行接地。采用穿管或电缆桥架等安装时，应预先放置10的线缆备用线到远端，不少于2根，备用。

6.在安装的过程中不得使用硬物撞击设备，不得让杂物或污物遗留在管网中。

7.根据控制柜原理图接主回路线。L1、L2、L3、N为电源三相四线接入，1U、1V、1W，2U、2V、2W，3U、3V、3W，4U、4V、4W，分别接水泵电机。

8.主回路线接完后接控制信号线，控制信号线一般包括分控柜信号、消防信号、保护信号等。请根据您图纸上的要求接好相关信号线。

9.接线要求：电线穿管时，禁止将电源线和信号线穿于同一穿线管中，在穿线时不得破坏电缆的绝缘层。接线时每一个接线端子必须紧固。

10.接好线后请仔细检查、核对，并确认无误，但暂不送电。

2、调试

1.设备试运行前先将进出水管的阀门打开，确认进水出正常。

2.打开泵的出口阀门并对每台泵排空气，直到空气排放完毕为止。

3.给控制柜上电，这时电源指示灯亮。将泵的空气开关断开将旋钮开关旋到停止位置，查看设备的动作是否正常，如一切正常请合上泵的空气开关准备试运行。

4.试运行时请先手动运行每台泵，看泵的运转方向是否正确，启停是否正常，然后将旋纽开关旋到自动位置，查看自动运行是否正常。

5.一切正常后可选择自动运行。

使用、操作

1、送电

合上电源开关，检查控制器是否显示正常，控制装置处于装备状态，控制装置电源指示灯亮。

2、管理权限

1.本产品设有专门的管理权限密码，需输入正确的权限密码后才能进行对设备的操作控制，控制面板上设有专门的管理权限按键和密码显示窗口；

2.当显示- - -时代表控制系统已锁住，通过按住管理权限 键5秒，窗口会闪烁显示0 0 0，代表可进行输入权限密码；

3.通过键与键和键输入正确的权限密码后，按一下管理权限键，当显示run代表系统已解除权限，可进行对设备的操作及控制；

4.当再次按一下管理权限按键时，系统将退出正常操作，进入权限管理并显示- - -；

5.当忘记密码时，可通过同时按住手/自动和主/备选择键5秒以上，数码管将显示出之前所设置的密码值，松开时取消密码显示，但并不能解除权限管理！

3、手动方式时的操作

1.手动时将手/自选择按键置于手动运行，此时远程控制无效；

2.按下相应水泵的启/停按钮控制水泵启停 ，并观察相应的泵的工作指示灯。

4、自动方式时

1.自动时将手/自选择按键置于自动运行，并按主/备选择按键用于选择几号泵作为备用泵，系统将自行根据消防中控室联动或多线控制型号自动启动水泵供水；或以消火栓按钮信号控制启停看，此时控制电压为DC24V。

2.故障切换功能，改变备用水泵时的操作。

3.改变备用水泵时：在系统停机时方向可使用手/自选择按键改变备用泵，工作模式（例如，当处于在一号备用位置时，有远程启动信号时启动2号泵，在2号泵发生故障时，1号备用泵自动投入工作，同时发出声光报警信号。）在测试操作时，断开使用泵电源作为故障现象进行模拟操作。

4.反馈信号：在自动控制状态以下不同的消防启动信号启动设备，在消防中控室检测是否有各泵的运行，故障灯回答信号。
