HCA141A 高精度单轴继电器输出型倾角开关 角度开关 水平控制器

产品介绍

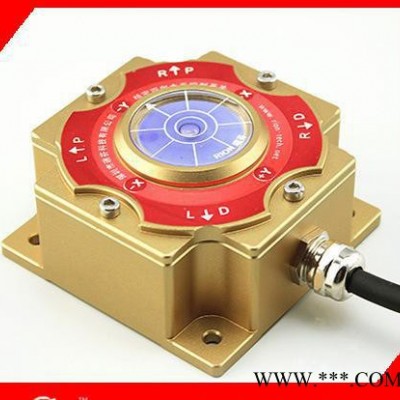

HCA141A是RION公司研发的一款全温高精度精密四向水平控制开关，外观设计集成高精度水平泡，专业应用于水平安全报警与平台调平检测相关行业。用户自行设定报警角度阀值，并可参考高精度水平泡进行设定出厂测量基准，解决了设备出厂以后无参考标准校准的问题，当传感器检测超过安全倾角值时会输出一个无缘触点继电器信号（驱动电流1A），打开电子阀进行控制相对应的液压支腿调平。产品设计精密，对温度和线性度进行了再次补偿，集成了短路、瞬间高压、极性、涌浪等全面保护功能，适合各种恶劣工业环境作业。在产品的可靠性与稳定性上也采用工业级MCU、三防PCB板、进口电缆、宽温金属外壳等各种措施来提高产品的工业级别。

主要特性

●单轴四向倾角测量              ●精度：参考性能表           ●RS232串口输出

●继电器输出（常开常闭）        ●宽温工作-40～+85℃         ●分辨率0.01°

●IP67防护等级                 ●高抗振性能>2000g           ●电源指示灯提示

●客户可自设报警角度值          ●可参考水平泡设零点功能     ●正/反向输可选

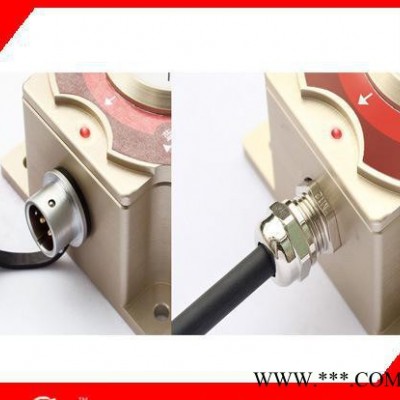

●DC 9～36V宽电压输入         ●航空插件或直接引线可选（默认直接引线1m）

产品应用

●工程机械车                 ●铁路机车监测              ●各种工程机械倾角测量

●石油钻井设备               ●雷达车辆平台检测          ●地下钻机姿态导航

●船舶航行姿态测量           ●盾构顶管应用              ●地质设备倾斜监测

●智能挖掘机/起重机/吊机/桩机/钻机/特种车/矿山车/轨道车/救火车/高空作业车/架桥机

 产品订购信息

例：HCA141A-F005 ：代表单轴/单路/继电器常开输出/0.5°报警

备注：1）不同的型号对应不同的线色功能定义，订货前请参考订购信息型号描述进行下单。

      2) 出厂默认报警阀值：±2°（也可根据客户需求定制）;

      3）常开常闭解释：N （常闭输出）平时状态常闭，超过报警阀值**变成常开;

                 F  (常开输出) 平时状态常开，超过报警阀值**变成常闭;

产品性能指标

产品尺寸图

产品尺寸：W75mm*L75mm*H43MM

产品安装测量方向

请按照正确的方法进行安装倾角开关，不正确的安装会导致测量误差，传感器的安装面与被测量面固定必须紧密、平整、稳定，如果安装面出现不平容易造成传感器测量夹角误差。

传感器轴线与被测量轴线也必须平行，两轴线尽可能不要产生夹角。

HCA141系列倾角开关测量时，传感器与被测量面进行水平旋转45度安装测量，方便对角支腿调平用户使用。
