| 产地 | 湖北 |
|---|---|
| 额定电压 | 220V |
| 售后服务 | 全国联保 |
| 执行质量标准 | 国标 |
| 品牌 | 武汉欧立德 |
| 加工定制 | 是 |
| 质量认证 | ISO9001-2000 |

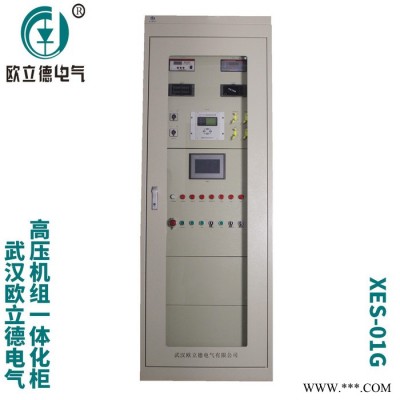

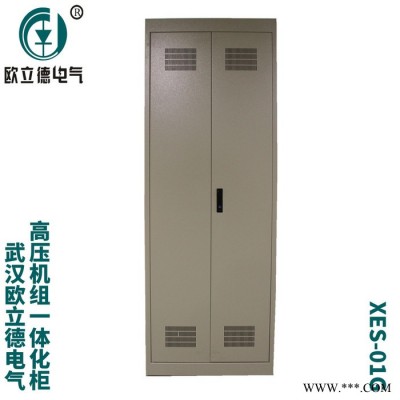

“武汉欧立德XES-01G-402高压机组一体化控制柜”详细介绍
XES-01G型水轮发电机组智能化控制设备性能稳定，功能强大。适用于额定电压6300V，单机容量不大于5000KW水轮发电机组，每台水轮发电机组只需配一台本装置，结合励磁及发电机保护，自动控制，同期即可组成一体化柜。可安全方便的实现高压水轮发电机组无人值守或少人值守的现代化发电管理模式。
控制器对发电机组输出电压、频率、相位进行检测，自动调节机组转速使之频率与电网相等。当并网误差小于设定值，压差小于电网电压的1/8，导前时间小于0.3秒（可设定），控制器发出合闸信号。运行时控制器对发电机组输出功率因数进行检测，自动调节机组功率因数，使机组在运行时自动维持在某一特定功率因数下运行。并网前跟随大网电压，并网后稳功率因数。当电网或水轮发电机组遇到异常情况（如高低压，高低周），控制器将有声光报警，并根据需要进行自动停机，把水轮发电机组与电网断开。控制器具有水位自动管理功能，会根据前池来水情况自动、合理地增大或减小水轮机开度。运行时控制器提供显示电压、频率、电流与功率因数。控制器对电源部分作了特殊设计，具有供电电压宽（65V～265VAC），电源效率高等优点，控制器供电电压为220VAC，取自电网电压，外接备份电源；也可用直流220V供电。控制器采用机械继电器输出，可控制交、直流信号，与内部控制电路光电隔离，更具稳定性。
主要特点
1.本装置将励磁，自动控制和发电机保护功能集于一身，可以实现自动开机、自动起励、自动调频调压、自动准同期并网、自动调节有功和无功、根据前池实际水位调整负荷。能实现正常停机及非正常关机，亦能实现电压、电流、频率等的保护。只要正常通电后，本装置随即让系统进入保护和监控状态，可靠地保护水轮发电机组的正常运行。
2.发电机双重保护功能（一体化控制器自带的保护和配置的发电机微机保护），很好的保护了发电机。
3.适合于各种型号的调速器。
4软件集成度高，设备故障率极低，大大提高了设备可靠性。
性能参数
1、工作环境
环境温度： -5℃～+45℃
相对湿度： 5％～95％
大气压力： 86～106Kpa
2、储存、运输极限环境温度
装置的储存、运输及安装允许的温度为-5℃～+45℃，在不施加任何激励量的条件下，不出现不可逆变化。
技术参数
1、本装置工作电源：220V±30％
2、保护电流二次输入范围：0～5A
3、电压检测范围：1～130V
4、电流测量精度：±1％
5、电压测量精度：±1％
6、发电机同期电压范围：Us±10V(Us系统电压)
7、同期频率范围：49.5～50.5HZ
8、同期相位角：<15°
9、电流过流整定范围：1～5A
10、频率测量范围：1～99HZ11、频率检测残压输入域值：0.3V
12、频率测量精度：±0.1％HZ
13、输入开关量点数：16个
14、输出开关量点数：16个
15、输出开关量结合容量：220V(AC)、5A；24V(DC)、5A
16、通讯接口：RS485
17、波特率：9600
18、绝缘耐压强度：符合DZ478-92有关规定
19、抗干扰性能：符合IEC61000.有关规定
20、控制器外形尺寸：270×132×200(宽×高×深)
21、功率消耗：≤10W
22、控制器重量：< 5KG
