| 品牌 | 上海澜昌电器 |
|---|---|
| 型号 | XCPS-45B |
澜昌电器*18317056608 【 YCQ-16A/3双电源自动切换开关】
澜昌电器*18317056608 【 YCQ-63A/3双电源自动切换开关】
上海澜昌电器，专业生产与销售一体低压智能电器厂家，诚信商家。
XCPS即“控制与保护开关”是低压电器中的新型产品, 与保护开关电器
1、功能
XCPS控制与保护开关采用模块化的单一产品结构型式，集成了传统的断路器（熔断器），接触器，过载（或过流，断相）保护继电器，起动器，隔离器，电机综合保护器等低压电器产品的主要功能，具有远距离自动控制和**地直接人力控制功能，具有面板指示及机电信号报警功能，具有过压欠压保护功能，具有断相缺相保护功能，具有欠流欠功率功能，具有协调配合的时间—电流保护特性（具有过载反时限，定时限，短路瞬时，特大短路瞬时四段保护特性）。根据需要选配功能模块或附件，即可实现对各类电动机负载，配电负载的控制与保护，集控制与保护于一体。
公司: 澜昌电器 CCC认证 2年质保
经营范围： XCPS YCPS控制保护开关、火灾探测器、YCQ双电源、EPS电源制造与销售
客户经理： 饶经理
联系手机： 18317056608
联系电话： 021-60511804
网 址：www.ycps-45.com
2、用途
XCPS控制与保护开关主要用于交流50Hz（60Hz），额定电压至690V，额定电流自0.25A至125A,控制电机功率自0.05KW至55KW的电力系统中接通，承载和分断正常条件（包括规定的过载条件）下的电流，且能够接通，承载并分断规定的非正常条件（如短路）下的电流。
◆主要参数
◇两种外形尺寸(即两种框架，代号分别为C、D)。
◇主电路极数分为：3极、4极。
KBCPS-4P控制保护开关
◇主体额定电流等级：C框架包括: 12A、16A、18A、32A、45A;
D框架包括: 45A 、63A、100A、125A。
◇可配备的热磁脱扣器覆盖的整定电流范围**小整定电流0.16A**大整定电流125A(C框架0.16~45A；D框架10~125A)。
◇短路分断能力等级：
经济型(C)35kA；
标准型(Y)50kA；
高分断型(H)80kA。
◇预期短路电流下的分断时间为2～3ms, 限流系数0.2以下，见图5。
◆热磁脱扣器的型式
◇按保护对象分为电动机保护(M、P、F)配电保护(L)
◇按操作频率分为频繁操作和不频繁操作
◆模块和附件的种类与用途
◇ 主体：具有短路保护 (类似MCCB及熔断器的短路保护功能) 、自动控制（类似接触器的远程控制功能**地操作与指示功能。
◇ 热磁脱扣器：具有过载、过流保护等功能，整定电流值包括过载反时限、过流定时限，整定电流值均可调。按原理和用途分为多种型式、类别和规格。
◇ 辅助触头（机械无源F型和L型）：与主电路触头联动，具有电气控制与指示功能，按触头对数分为多种规格。可同时提供8对辅助触头。
◇ 信号报警触头(机械无源)：同F型辅助触头一体与操作机构联动，具有工作状态及故障原因指示功能。具备3对并可同时提供2对信号报警触头。
◇ 隔离辅助触头(机械无源)：与隔离型操作机构联动，实现控制电路或(和)辅助电路的隔离指示功能。可同时提供2对辅助触头。
◇ 分励脱扣器：实现远程脱扣和分断电路的功能。
◇ 远距离再扣器：实现远程再扣(复位)功能。
◇ 声光报警模块：实现故障及短路情况下，同时发出声、光报警信号。
◇ 面板操作机构：安装于成套装置的面板上，不需开启即可对XCPS进行**地操作，包括接通、分断、再扣(复位)。具有各种安装方向的不同型式与规格。
◇ 控制电路转换模块：实现控制电路交直流转换、低电压控制(如PLC直接控制)功能。
◆XCPS的技术特征
XCPS系列产品通过**鉴定，鉴定意见认为产品技术含量高，以模块化单一结构形式，将断路器、接触器、过载继电器、隔离开关等分离元器件的主要功能集成化,并能够综合多种信号, 实现控制与保护特性在产品内部自配合。具有体积小、短路分断性能指标高、机电寿命长和运行可靠性高、使用安全方便、节能节材等优点。经科技成果检索查新证明, 产品填补了国内空白，主要性能指标达到当前国际**水平。
XCPS-Z自藕减压启动控制器

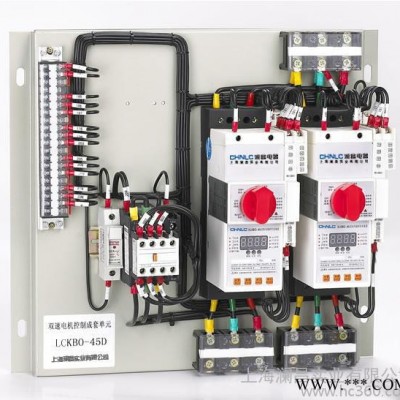

XCPS-D双速 三速电机控制器
XCPS-B消防型型控制与保护开关
XCPS-N通讯型控制与保护开关
XCPS-J 星三角减压启动控制器
XCPS-K 可逆型控制与保护开关
XCPS-L 配电型控制与保护开关
XCPS-G 隔离型控制与保护开关
XCPS-LE漏电型控制与保护开关
◆其它控制与
XCPS系列产品经上海市技术监督局和省机械厅“采用国际标准” 产品联合审查组审查验收合格。**科技部“科技型中小企业技术创 新新产业”2000年**批无偿资助项目。天津电气传动设计研究所选定 XCPS系列产品为GHK168-Z智能型混合式交流低压柜配套产品。山东 省建筑电气技术情报网和上海电器科学研究所联合设计、编制了《XCPS 系列控制与保护开关电器二次控制电路选用图集，图集号为XCPS-CC。
◇ 其它特点
a. 配套附件齐全
辅助触头与信号报警触头、分励脱扣器、远距离再扣器、门或抽屉的面板操作机构、控制电路转换模块等，在单一产品上可构成完整的控制与保护单元，实现协调配合的控制与保护功能。
b. 安装灵活
横装、垂直安装、水平安装均不影响使用性能。可广泛应用于紧凑型成套装置中，包括固定式或抽屉式的MCC柜中，特别是XCPS－12、16、18、32、45在1/4和1/2抽屉中应用，具有分离元器件不可比拟的优越性。
c. 安全可靠、防护等级高
板前、插入式板后接线的接线端子均具有防触指功能，配备高防护等级外壳后，可适用于民用建筑的潮湿场所、地下室、水泵房、煤矿、港口、船舶、石化等领域，是替代目前的电磁起动器、保护式和组合式起动器的理想产品。
