| 产品认证 | CE |
|---|---|

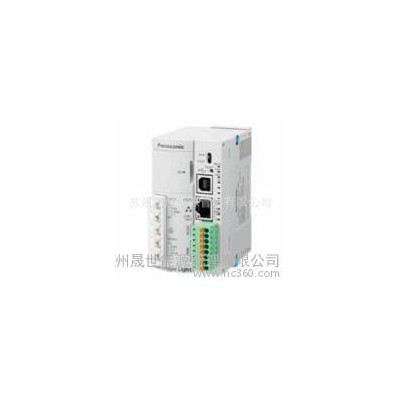

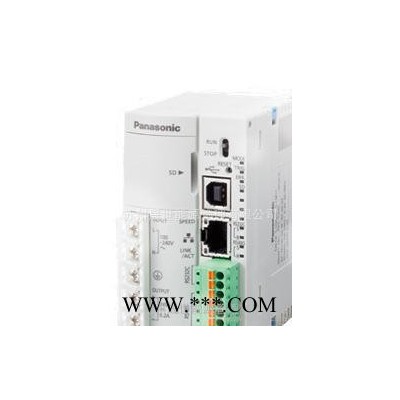

| 产品名称 | Data Logger Light(DLL) |
| 适用范围 | 智能电表数据采集 |
| 特色服务 | 售后服务 |
| 最小包装数 | 1 |
| 加工定制 | 否 |
| 品牌 | Panasonic/松下 |
| 型号 | AKL1000/2000 |
任何人都可以更加简单地进行数据储存、远程监控等操作。
无DLL主机也可设定的专用软件。
即使DLL的主机在现场，也可通过电脑单独地完成DLL的机器登录、条件设定等。
| 主菜单画面 | 当前值监视画面
|
当前值监视画面
|
设定变更同时对应USB和LAN环境两者。
通过电脑制定的设定数据，可以使用USB传输到主机。另外，对于连接到LAN环境的、位于远处的DLL，可以通过LAN来进行传输。因此，无论是单机型，还是系统升级时的设定变更，都可以高效、顺畅地对应。
合而为一，因此可以轻松导入、安装。
采用USB端口、SD/SDHC存储卡槽、AC自由电源等，因此使用时可节省施工和配线，提高便利性和成本优势。
|
配备了近年来的主流媒体SD/SDHC存储卡槽。
另外，还对应CLASS10的高速，可以记录**大32GB。
内置RS232C、RS485通信。
操作电源对应AC100～240V。
配备DC24V 0.2A的外部服务电源，便于与其它机器设备连接。
|
|
|
|
| 可登录设备数∶**大300个(无论1个文件还是16个文件合计均为**大300个)、 内部存储器∶1MB、 SD/SDHC存储卡∶**大32GB | AKL1000 | |
| AKL2000 | ||
| 垂直安装Data Logger Light时的安装板(10张装) | AFP0811 | |
| 水平安装Data Logger Light到机柜时的安装板(10张装) | AFP0804 | |
| 内部存储器保存数据、时钟功能备份用 | AFPG804 | |
| PHOENICS端子台接线用 | AFP0806 | |
主机规格
项目规格额定操作电压容许操作电压范围频率容许瞬时停电时间额定输出电压(服务电源)输出电压变动范围额定输出电流使用环境温度保存环境温度消耗电流主机重量
| 100～240V AC |
| 85～264V AC (额定操作电压的85％～110％) |
| 50 / 60Hz |
| 10 ms以下 |
| 24V DC |
| 21.6V～26.4V DC |
| 0.2A※ |
| -10 ～ +55 ℃ |
| -25 ～ +70 ℃ |
| 230mA以下(at 100V AC) |
| 约200g(不含电池) |
※
| 连接规格外的电流负载，并且连续处于过载状态时，将可能发生故障性。 另外，检测到短路后，Data Logger Light电源整体将停机。 |
功能规格
项目规格数据存储存储数据内容数据格式(寄存器类有效)可登录文件数可登录设备※1数据保存保存目标※2文件系统保存格式文件保存数触发器触发器类别可登录数邮件发送功能发送网络邮件内容可登录数网络功能通信规约应用程序规约
| 瞬时值、差分值、平均值**小值**大值 |
| 16位整数(带符号 / 无符号)、 32位整数(带符号 / 无符号)、 64位整数(带符号 / 无符号)※AKL2000除外、 HEX (4位 / 8位)、实数 |
| 16 |
| 300点 / 1个文件 |
| ??内部存储器(SRAM)：1MB ??SD / SDHC存储卡：2GB～32GB |
| VFAT / FAT12 / FAT16 / FAT32 |
| CSV文件格式 |
| 100 |
| ??一定周期(1秒～24小时，任意设定) ??接点状态(上升沿、下降沿、两边、 累积ON时间、累积开闭次数、ON状态、OFF状态) ??指定时刻(每分、每时、每日、每周、每月、每年、指定时刻) ??寄存器(＝、＞、＜、≠) ??触发器的组合(AND、OR) |
| 128 |
| LAN |
| 标题：半角16字符(全角8文字)以内 正文：半角256个字符(全角128文字)以内 |
| 64 (无文件添附) |
| TCP / IP、UDP / IP |
| SMTP(对应POP / APOP认证)、 FTP(客户／服务器)、SNTP、DHCP、DNS、iopeNet(客户/**AKL2000) |
※1※2
| 可登录设备数无论是1个文件还是16个文件，合计均为**大300个。 |
| 内部存储器可通过备份电池来保存。 但是，若电池电量用尽，则数据可能丢失，因此使用时请加以注意。 |
通信规格
接口：Ethernet规格
项目规格接口连接器形状传输规格传输速度传输方法**大段长通信电缆功能
| IEEE802.3u、10base-T / 100base-TX |
| RJ45 |
| 10Mbps / 100Mbps |
| 基带 |
| 100m |
| UTP(类别5) |
| 自适应功能 MDI / MDI-X自动交换功能 |
※
| Ethernet是美国Xerox公司的注册商标。 |
接口：RS232C、RS485
项目规格接口通信形态连接局数通信方式同步方式传输距离通信速度传输格式停止位奇偶位数据长度规约
| RS232C(与内部电路不绝缘) | RS485(与内部电路绝缘) |
| 1：1通信 | 1：N通信 |
| 1局 | 99局※1 ※2 |
| 半二重方式 | |
| 调步同步方式 | |
| 15m | **大1200m※3 |
| 4800, 9600, 19200, 38400, 57600, 115200bps | |
| 1bit / 2bit | |
| 奇数 / 偶数 / 无 | |
| 7bit / 8bit | |
| MEWTOCOL / MODBUS(RTU) | |
※1※2※3
| 以电脑侧为从设备时，RS485设备建议使用LINEEYE公司生产的SI-35、SI-35USB。 |
| 使用SI-35、SI-35USB、本公司生产的环保型功率表、PLC(可连接99台的机型)时，使用时的**大可连接台数为99台。 有其它机器同时存在时**大连接台数限定为31台。 |
| 根据传输速度及连接台数的不同，传输速度受到限制。若速度为38400bps以下，则**大为1200m、99台。 |
外部存储器规格
SD存储卡槽建议使用Panasonic生产的SD存储卡。
项目规格支持媒体支持格式标准※1容量速度级
| SD存储卡 |
| 符合SD及SDHC标准 |
| 2GB～32GB |
| Class2～Class10 |
※
| 格式化SD存储卡时，请从Panasonic主页下载格式化软件来进行格式化。 |
尺寸图 单位mmAKL1000/AKL2000
