DHQ-4型燃烧控制器用于大功率燃气，轻油，重油燃烧器的控制，该燃烧器配置 ZWJ-201紫外火焰检测器和GDQ-30高能点火器。
一适用范围： 适用于燃气，燃油燃烧器自动点火，熄火保护功能。
二、功能： 打开启动开关，自动点火，同事控制燃料阀自动打开（延时5-7秒），没有点燃，控制器自动关闭燃料阀。如果点火成功将保持燃料阀常开供应燃料，在燃烧运行期间火焰意外熄火，控制器自动关闭燃料电磁阀。 要重新点火时，必须复位，重新启动开关。

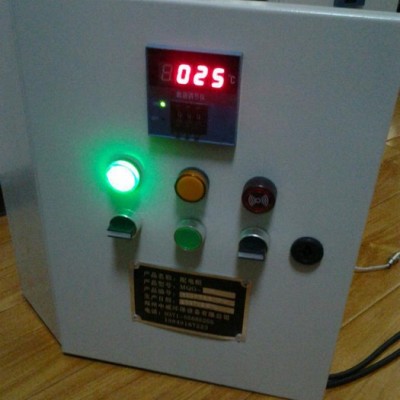

三、控制器外形及安装尺寸： 控制器外形尺寸：400X300X140
四、DHQ-4燃烧控制器电路原理及接线图：（—），电路图
（二）端子接线图
1，电源火线。 2，电源零线。
2，3, 4。接紫外探头与探头对应线号相接。
5.6接高能点火器。 5,7接燃料电磁阀。
8.9.无源常开触点，有火焰时闭合。
9.10.无源常闭触点，有火焰时断开。
11.点火器地线。（接地）
12.接点火杆中心电极（高压线）
五：安装使用要求：
1.必须按燃烧器连接图接好连接线。检查无误方可通电。
2． 安装时，接地必须良好，以防漏电。
3. 燃烧控制器内紫外线检测模块出厂时已调好，一般情况下安装后即可使用；在使用中如发现以下问题请安以下方法排除： (1)燃烧器无火，而检测器显示有火，这是检测器线路受潮后分布电容逐步增大引起的干扰。请打开紫外检测模块，缓慢调节电位器，直到绿色指示灯灭，继电器释放为止。 (2)燃烧器有火，而检测器显示无火。可能有两个原因，一是探头镜片被灰尘覆盖，清擦干净探头石英镜片：二是模块阻抗匹配电位器超调，请打开模块缓慢调节电位器，直至绿色指示灯亮，继电器吸合为止。
4．如果在安装或使用中不小心弄破了探头前的镜片，请不要用普通玻璃代替。因普通玻璃不能透过火焰所产生的紫外线。
六 ：点火杆及火焰检测探头在燃烧器上的参考安装
