| 品牌 | 昶为CHWIO |
|---|---|
| 型号 | R-D1069 |
| 加工定制 | 否 |
| 用途 | 工业自动化远程控制 |
| 产品认证 | 3333333 |
| 选型要点 |
R-D1069用于开关量信号的数字化，并提供给上位机进行分析处理。R-D1069可实现异地分布设备的远程控制，常应用在机房监控、电力监控，工业自动化，环保检测、智能家居、物联网等场合。
R-D1069选型7大要点：
R-D1069的宽温度适应：为避免自然环境气候影响设备稳定性，R-D1069支持宽温度适应，-20℃~75℃温度范围内可持续稳定工作。
R-D1069的宽电压工作：为应对电压不稳的情况，R-D1069支持宽电压工作，10V-30V电压范围内正常工作。
R-D1069的端口保护：R-D1069支持全端口过流、过压保护，即使不小心将线接反、接错、甚至端口被短接，都不会烧坏设备。和
R-D1069通道隔离RS485串口控制继电器 开关量信号输出模块的防雷保护：R-D1069串口满足IEC 1000-4-5，Level 4：4.0 kV防雷保护级别。
R-D1069的信号类型：R-D1069开关量输出为继电器输出，可控制交流、直流小型设备，触点容量为250VAC/5A，30VDC/1A。
R-D1069的拓展性与兼容性：R-D1069支持标准的Modbus RTU和Modbus ASCII协议与组态软件、PLC相连。
R-D1069的性价比：R-D1069为厂家直供，可向客户免费提供Demo，且产品全部支持3年质保。

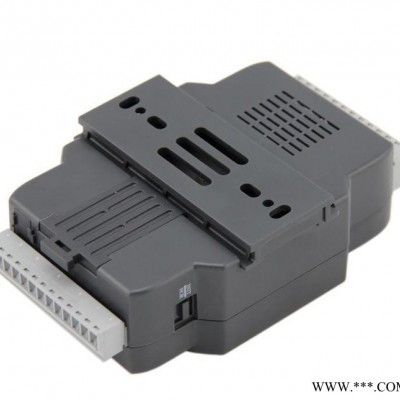

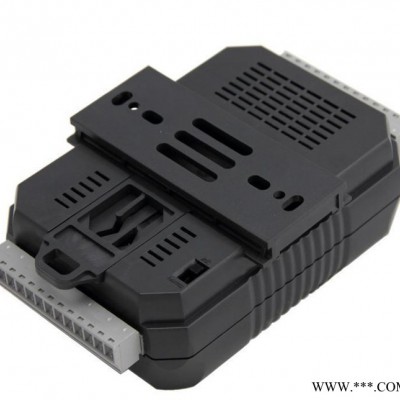

| 产品照片 |
| 产品描述 |
R-D1069为RS485型8通道隔离开关量输出（DO）信号采集控制设备：继电器输出通道，触点容量为250VAC/5A、30VDC/1A ，可实现小功率负载的远程控制。并具有超时预定义安全输出、上电后初始状态自定义功能。
R-D1069采用工业级设计，各开关量输出通道隔离电压高达5000VDC，支持宽温工作环境温度-20 ~ +75℃；高速十六位处理芯片，具有强劲的数据处理能力；看门狗电路设计， ESD、EFT、过压、过流保护设计，确保系统长期运行稳定可靠。
R-D1069作为R系列分布式IO模块家族中的一员，支持标准Modbus RTU和Modbus ASCII协议，能够很容易地与广泛 SCADA软件、HMI 设备及支持Modbus RTU协议的PLC（例如我司R-P1188/ R-P1188D/ R-P1189/ R-P1189D等R-P系列小型高性能PLC控制器）等设备和自动化控制系统的整合应用；免费提供协议和示例代码，使您的二次开发更加灵活、简便、高效。
产品关键词：485转开关量,数字量输出,开关量输出,开关控制,开关量控制,继电器输出,继电器控制
| 产品特点 |
R-D1069通道隔离RS485串口控制继电器 开关量信号输出模块
8路开关量输出通道（继电器输出），触点容量250VAC/5A，30VDC/1A；通道隔离保护，隔离电压：5000V DC；LED指示灯直观显示输出状态；RS-485通讯介面，地址支持1~255；标准Modbus RTU / ASCII通讯协议；具有超时检测、超时预定义输出（断线安全输出）、初始输出状态自定义功能；双看门狗计时器，工作更加稳定可靠；具有良好的过流过压、反接保护功能；防雷击浪涌保护、ESD静电防护、EFT脉冲保护；工业级设计，支持操作温度宽温：-20 ~ +75 °C；免费提供PC端设置和监控组态软件CHWIO Utility| 产品参数 |
开关量输出接口 （DO） | 通道数 | 8 |
输出类型 | 继电器输出（Power Relay） | |
通道隔离度 | 5000V DC | |
触点容量 | 250VAC/5A，30VDC/1A | |
上电初始状态 | 可设置 | |
超时安全输出 | 可设置 | |
串口通信参数 | 接口类型 | RS485 |
波特率 | 1200～230400bps；默认为9600bps | |
数据位 | 8 | |
校验位 | None（默认），Odd，Even | |
停止位 | 1（默认），2 | |
通讯协议 | Modbus RTU（默认），Modbus ASCII | |
地址范围 | 1-255；默认为1 | |
过流过压保护 | ±60V DC，0.17A | |
电源参数 | 电源规格 | 10～30V DC ，反接保护 |
功耗 | 2.88W（24V DC） | |
过流过压保护 | ±60V DC，1.1A | |
抗干扰、抗静电、 防雷保护 | ESD | 16kV Air Discharge |
EFT | Power Line: 4kV | |
防雷保护级别 | IEC 1000-4-5，Level 4：4.0 kV | |
工作环境 | 工作温度 | -20℃～+75℃ |
储存温度 | - 25℃～+85℃ | |
相对湿度 | 10～90%RH，不凝露 | |
其他 | 显示屏/ 指示灯 | LED指示灯 |
双看门狗计时器 | System m & Comm. | |
尺寸 | 118 mm x 76.5 mm x 38.5 mm | |
外壳材质 | ABS工程塑料 | |
安装方式 | 标准DIN导轨安装 | |
保修 | 3年质保 |
相关推荐 |
MR-D0804-K RS485型8路开关量输入4路继电器输出
C2000 M244网络型4路开关量输入4路开关量输出
C2000 S106无源RS232-RS485串口转换器
C2000 N2A1单串口RS485/422转网络服务器
MR-M8440-D 8路DI、4路漏极DO、4路AI

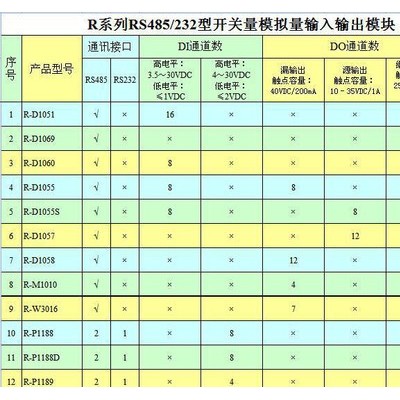

产品选型 |
产品应用 |
R-D1069通道隔离RS485串口控制继电器 开关量信号输出模块
（1）医疗、工矿产品开发 ；
（2）工控教学应用远程通讯 ；
（3）机房动力环境监控；
（4）移动数据采集站 ；
（5）智能楼宇控制数据、安防工程等应用系统 ；
（6）机械、消防、石化、建筑、电力、交通等各行业RS-232/485总线工业自动化控制系统。
