KXJ127矿用隔爆兼本安型显示控制箱

产品使用说明书

山东中煤电器有限公司

1  用途

KXJ127矿用隔爆兼本安型显示控制箱（以下简称显示控制箱）主要安装于煤矿井下机电硐室、排水泵房、皮带机头、临时排水点等地点，连接在矿上以太网内，用于地面与井下进行图像传输、语音对讲。其逻辑动作可以通过软件编程来实现，是复杂的逻辑控制变得简单、易行。控制箱内部的输入输出设置有隔离电路，可靠的电气保护和安全保护，从而确保控制器的可靠运行和电气安全。

显示控制箱连接在能够上网的场合（不能上网的场合组成内网），能够与远程指挥端形成虚拟内网，方便对设备进行远程诊断、程序下载等工作。

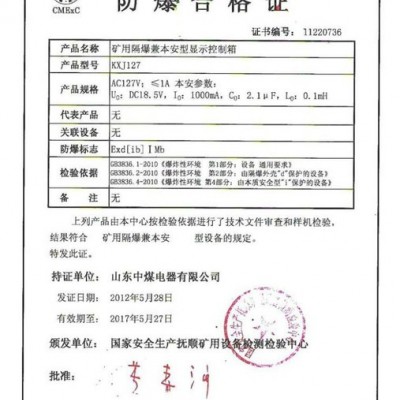

显示控制箱执行标准GB3836-2010、Q/ZMD026－2011。

2  环境条件

——温度:  0℃～40℃；

——平均相对湿度: ≤95%RH（＋25℃）；

——大气压力: 80kPa～106kPa；

——机械环境: 无显著振动和冲击的场合；

——适用于有瓦斯和煤尘爆炸的危险环境中；

——周围介质无腐蚀性气体。

3  主要技术参数

Ø    工作电压：AC127V/AC660V。

Ø    工作电流：≤1A。

Ø    本质安全型开关量输入信号：高低电平信号，低电平≤5V，高电平≥ 13V。

Ø    本质安全型模拟量输入信号：输入的电流信号4mA～20mA。

Ø    开关量输出：继电器无源节点输出。

Ø    网络通讯：传输速率：10/100 Mbps自适应；

信号工作电压峰峰值：1.0V～5.0V；

传输距离：≤100m；（使用CAT5、CAT6类网络双绞线）。

Ø    语音通讯：话音强度≥85 dB；

失真度≤15%。

Ø    本安参数：U0：DC18.5V， I0：1000mA ；b）C0：2.1μF，  L0：0.1mH  。

备注：输出本质安全型电源为江苏新力科技实业有限公司生产的DHK-（B）输出本质安全型电源（防爆编号：32008430）参数。

4  产品分类

4.1  型式

    矿用隔爆兼本质安全型“Exd[ib] I Mb”。

5  产品结构及原理

5.1  产品结构及外形尺寸

显示控制箱由本安电源、触摸屏、网络设备、外壳四大部分组成，其外部结构如图1所示。

图1外部结构及尺寸图

5.2  电气原理

5.2.1    主要功能

Ø        具有与其它显示控制箱进行语音对讲。

Ø        具有与其它交换机连接，将语音数据、视频数据等通过网络传输。

Ø        具有采集模拟量信号和开关量信号功能。

Ø        具有继电器输出控制功能。

Ø        具有通讯功能。具有网络通讯与RS485两种通讯方式。

Ø        通过显示屏可以显示运行状态及参数。

Ø        具有将摄像仪监控的图像在显示屏上显示。

5.2.2    电气原理

显示控制箱内放置网络语音模块，语音模块通过网络实现与地面的语音模块的数据通讯；放置视频服务器，监控视频信号通过视频服务器实现地面的图像监控；放置VPN路由器，实现传输通道的物理连接。

显示控制箱内置西门子PLC，用于完成用户的输入输出要求，完成用户要求的各种输入输出逻辑动作。

显示控制箱内置鼠标板，可有效的解决了触摸屏在井下无法使用鼠标操作的难题，将触摸屏在井下的操作与在地面操作一样简单、方便。

6.3.1    PLC

因西门子新推出的S7-1200系列PLC具有卓越的性能和强大的网络通讯功能，故PLC选择西门子S7-1200系列，编程采用网口直接进行，此接口除了应用于编程调试、HMI以及PLC间的通讯外，还支持开放的以太网协议，可以与第三方设备进行通信。

S7-1200的编程软件STEP7 Basic 11.0采用了全集成自动化的理念，除增强了软件的易用性和界面友好型外，还是一功能强大、风格统一的自动化系统软件平台。

S7-1200系列PLC控制器具有模块化、结构紧凑、功能全面等特点，适用于多种应用领域，能够保障现有投资的长期安全。控制器具有可扩展的灵活设计，拥有符合工业通讯最高标准的通信接口以及全面的集成工艺功能，可以作为一个组件集成在完整的综合自动化解决方案中。

故PLC的编程请使用西门子公司提供的SIMATIC STEP7 Basic 11.0软件进行。

6.3.2    触摸屏

除客户特别指定外，触摸屏选用维纶MT8104或者昆仑通态TPC1062K。维纶触摸屏编程软件使用EB8000，在威纶通的官方网站的下载中心即可下载（//www.weinview.cn/）；昆仑通态的编程软件使用MCGS嵌入版，在MCGS官方网站的下载中心即可下载（//www.mcgs.com.cn）。

触摸屏与PLC的通讯使用以太网口进行。

6.3.3    网络语音模块

网络音频模块采用我们自行开发的主板，能接收网络音频数据流，转换成音频模拟信号输出。亦能采样本地的mic输入或linein 输入，发送到网络上，供其他网络音频模块接收播放。提供语音级的双向音频数据传输，便于构建网络语音对讲系统。 模块还提供了一组功放控制接口，具有静音输出，工作信号输出，继电器输出和开关输入，可方便控制外置大功率功放。

音频模块使用我们随机提供的设置软件进行设置。需要配置IP地址、播放模式等。

网络语音模块连接以太网口，使用网络接口传输音频信号。

6.3.4    视频服务器

视频服务器采用海康单路视频服务器，服务器需要设置ＩＰ地址。

视频服务器默认的IP地址为“192.0.0.64”，使用网线将计算机网口连接至控制箱的交换机网口，计算机的IP地址设置成“192.0.0”段内的任意IP地址（192.0.0.63，保证不能重复），在计算机IE浏览器内输入“192.0.0.64”，用户名：admin，密码：12345，端口：8000，即可进入编码器系统。进入系统后设置成系统需要的IP地址即可。

图9 单路视频服务器

若用户需要解码至电视墙输出，请选用海康威视公司提供的DS6301或者DS6308解码器进行解码。

注：若出厂时，IP地址已经设置过，请使用我们随机标签的IP地址，设置时，请将上位机设置为同一IP段的即可。

若使用IE登陆不上，请选择IE工具—internet选项—安全，把安全级别设置为低，并将右边栏目关于Active的安全全部选择为启用，确定后重新输入IP地址，确认控件安装后就可以看到登陆界面。
