| 结构形式 | 立式 |
|---|---|
| 输送能力 | 20 |
| 品牌 | 亚欧电器自动化有限公司 |
| 型号 | SKGL-ZQ11 |
| 加工定制 | 是 |

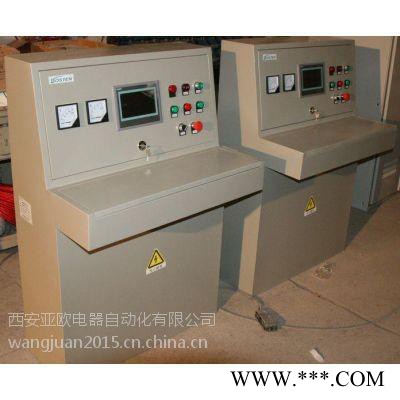

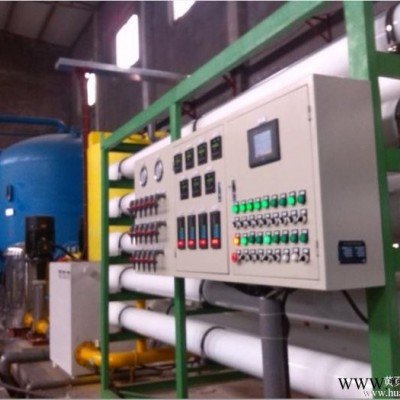

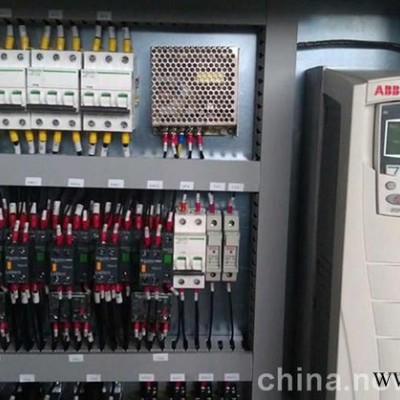

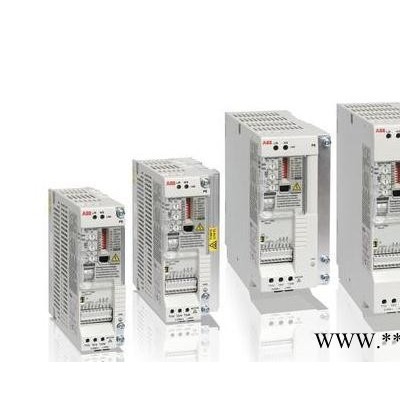

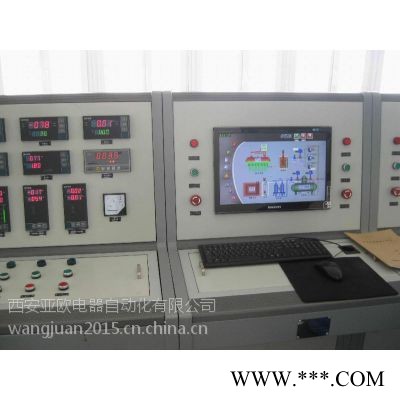

1-20t蒸汽热水燃煤锅炉配套控制柜，它们包括引风、鼓风、水泵、给煤等控制和压力、水位、温度指示等，并具有超压、高低水位声光报警等功能。 一、概述： 为了提高中小型锅炉的自动化程度减轻司炉工的劳动强度，进一步确保锅炉的安全经济运行，我厂研制生产了适用于各种中小型蒸气锅炉电气设备集中控制的锅炉控制柜。本产品主要功能如下： （1）对锅炉辅机设备：引风机、鼓风机、给水泵、炉排、出渣机等进行集中控制。 （2）具有超低水位、低水位、高水位、超高气压报警功能，四种报警声音互不相同，可清楚区分故障范围。 （3）具有超低水位连锁保护功能，当“自动—手动”开关置于“自动”位置时如果锅炉出现超低水位时，按照程序锅炉给水泵、鼓风机、炉排停止工作，引风机延时10—20秒钟后停止工作。当“自动—手动”开关置于“手动”时联锁保护解除。 （4）具有超高汽压联锁保护功能，当“自动—手动”开关置于“自动”位置时，如果锅炉出现超高汽压时，按照程序锅炉给水泵、鼓风机、炉排停止工作，引风机延时10—20秒钟后停止工作。当“自动—手动”开关置于“手动”时联锁保护解除。 （5）具有锅炉自动给水功能，当“自动—手动”开关置于“自动”位置时，锅炉给水泵、将在中低水位线至中高水位线之间进行自动给水调节。 （6）具有模拟水位红绿双色显示功能。 二、产品结构简介： 本产品外壳为户内全封闭式，由钢板、角钢焊接而成，其外形有三种形式（由用户选择）：（1）操作台形式，柜后有双门为活动安装，维修方便；（2）柜式：可以靠墙，维修方便，节省地方；（3）墙挂形式。 三、使用条件： （1）环境温度不低于－20℃，不高于＋40℃； （2）相对温度小于85﹪； （3）安装垂直度应小于5°； （4）没有导电尘埃及腐蚀**危险场所； （5）控制柜电源为三相四线交流电源，电压～380v . 50hz四、柜子安装： （1）操作台形式控制柜不得靠墙安装，柜后面距墙不小于1米，安装前应先打地基，并埋设地脚螺栓,地基应高出地面200—300㎜； （2）墙挂形式控制柜应用膨胀螺钉固定在墙上，柜底面距地面槽线不低于1米； （3）控制柜外壳接地螺钉必须有可靠接地线； （4）控制柜电源线应从总开关上端联接； （5）按端子接线图进行接线，接线前必须检查联接电动机功率大小及接线方式是否符合图纸要求，若不符不得接线； （6）水位传感器联线按图进行正确连接； 五、试机： （1）合上总开关和分开关，将“自动—手动”开关置于“自动”位置，观察水位显示是否正常，各种报警状态是否正常； （2） “一号泵——二号泵”开关置于“一号泵”时，按压一号泵启动按钮，一号泵运行。“一号泵——二号泵” 开关置于“二号泵”时，按压二号泵启动按钮，二号泵运行。一号泵、二号泵不能同时运行； （3）按压引风、鼓风、炉排、出渣控制按钮，引风、鼓风、炉排、出渣、给水泵、电机运行是否正常，若有异常现象，应立即停机进行检查，停机先停鼓风、后停引风机； （4）手动试机完毕后，把“自动—手动”开关置于“自动”位置，当锅炉水位在超低水位线以下时，水位显示全红，柜内出现超低水位报警声（消防车声），“超低水位”、“紧急停炉”报警指示闪亮，按压消音按钮，警声消除，此时锅炉引风机、鼓风、炉排将不能启动。当锅炉水位在超低水位线以下时，水位显示下面**只灯变绿，柜内出现低水位报警声（洒水车声），“低水位”报警指示闪亮，此时给水泵自动启动，当水位上升到高水位线时，给水泵自动停止工作； （５）将排污阀打开进行排水，当锅炉水位下降到中低水位线以下时，水泵将自动启动。当继续排水锅炉水位下降到超滴水位线以下时，将紧急停炉，实现联锁保护（按程序先停鼓风、水泵、炉排、引风机延时１０—２０秒自动停止）； （６）当锅炉出现超高气压时，柜内出现高气压报警声（模拟机枪声），“高汽压”、“紧急停炉”报警指示闪亮，且按程序先停鼓风、水泵、炉排、引风机延时１０—２０秒自动停止； （７）当锅炉水位高于水位线时，柜内出现高水位报警声（警车声）。“高水位”报警指示闪亮。注意： （１）一旦出现特殊情况（即超低水位和超高汽压）自动停炉时，必须排除故障后方能正常启炉，且不可不查原因直接把“自动—手动”开关置于“手动”位置而强行启炉。 （２）“自动—手动”开关置于“手动”位置时，控制柜只有故障报警功能和手动操作功能，无自动上水和联锁保护功能。 六、操作方法： （１）合上总开关和分开关，将“自动—手动”开关置于“自动”位置； （２）正确选择“一号泵——二号泵”开关位置； （３）当锅炉水位处于正常状态下启动引风机、鼓风机、炉排； （４）操作人员必须时刻观察锅炉水位计变化及每台电动机运行情况，若发现异常现象，特别是超低水位状态必须立即停机检查。 （５）定期检验超汽压报警及联锁保护功能是否正常。 七、注意事项： （１）锅炉在运行状态下，必须将“自动—手动”开关置于“自动”位置，当“自动—手动”开关置于“手动” 位置时，给水、自动联锁保护功能解除； （２）当锅炉排污冲洗时，“自动—手动”开关必须放到“手动” 位置，冲洗完毕后，放到“自动”位置； （３）操作人员不能依赖水泵自动控制及超低水位、超高气压联锁保护功能，而必须时刻观察锅炉水位及蒸气压力变化的情况； （４）当某台电动机采用降压启动时，降压启动时间不得超过20秒，每两次启动时间隔应小于15——20分钟； （５）定期检修水位传感器及控制柜水位报警联锁，超汽压报警联锁功能是否失灵，发现问题及时处理； （６）传输中难免出现问题，安装前请检查各继电器是否松动，查后再进行安装； （７）锅炉车间因有大量水蒸汽采用柜式，接触器采用cj20、cj11型，保护有空气开关、热继电。
