| 卖点 | 体积小功率大，效率 |
|---|---|
| 用途 | 光端机电源主板供电，停车场显示屏 |
| 类型 | AC/DC电源 |
| 连接方式 | 单端式 |
| 输出功率 | 5V10A（W） |
| 输入电压 | 85-265VAV（V） |
| 品牌 | 其他 |
| 型号 | CK50/220S05 |

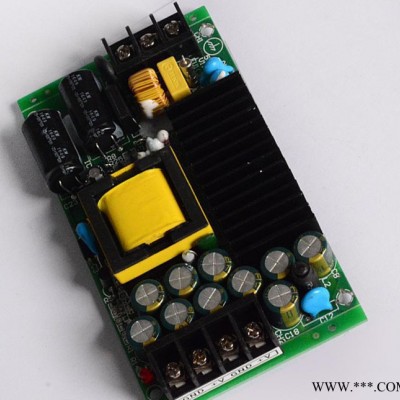

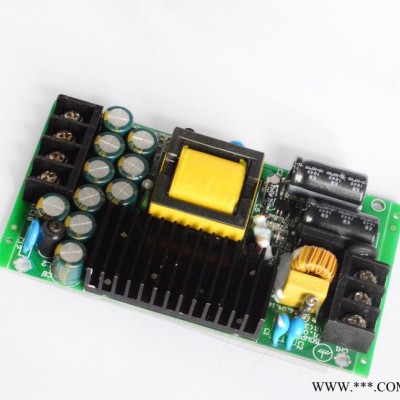

CL50/220S05 规格书
性能特点
超薄尺寸外形，厚度仅18mm
多种输出电压3.3-24VDC
具有短路保护自恢复功能
满负载老化
高效率、长寿命和高可靠性设计
产品参数
| 输入特性 | | |
| 输入电压范围 | 165-265VAC | 标称220VAC |
| 频率 | 50-60HZ |
|
| 输出特性 | | |
| 输出电压 | 4.95-5.05V | 5V |
| 输出电流 |
| 10A |
| 电压精度 | ≤±1% |
|
| 负载效应 | ≤±1% | 20%至**负载变化时 |
| 源效应 | ≤±0.5% | 输入电压从低端至高端变化时 |
| 纹波噪声 | ≤100mV | 20M示波器靠测 |
| 容性负载 | ≥2200UF | 标称输入电压，满负载 |
| 过压保护 | 140-170V% | 自恢复 |
| 过流保护 | 150%-200% | 自恢复 |
| 短路保护 | 自恢复 | 自恢复 |
| 温度系数 | ≤±0.02%/℃ |
|
| 典型效率 | ≥82% | 标称输入电压，满负载 |
| 物理环境 | | |
| 工作温度 | -25℃-+85℃ | 超过55℃需降额使用 |
| 存储温度 | -40℃-+105℃ |
|
| 工作相对湿度 | 5%-95% | 无凝露 |
| 存储相对湿度 | 5%-95% | 无凝露 |
| 海拔高度 | ≤3000M | ＞3000m降额使用 |
| 散热方式 | 自然冷却 |
|
| MTBF | 100000小时 |
|
| 外形尺寸 | 110*66*18mm |
|
|
|
|
|
| 安规特性 | | |
| 绝缘电阻 | ＞20MΩ | 输出-地500VDC，25℃，70RH% |
| 隔离耐压 | 输入-输出1500Vac | 50Hz，一分钟无击穿或飞弧现象，漏电流＜5mA |
注：以上参数指标一般在标称输入电压，满载和25℃环境温度，70%RH下测得；
降额曲线图
产品尺寸及安装
安装定位尺寸公差参见GB/T1804-2000 f级，其它尺寸参见GB/T1804-2000 c级标准执行；
