| 产地 | 浙江 |
|---|---|
| 额定电流 | 40KA/80KA |
| 额定电压 | 380V |
| 品牌 | WLNLLN/威立 |
| 型号 | C80 |

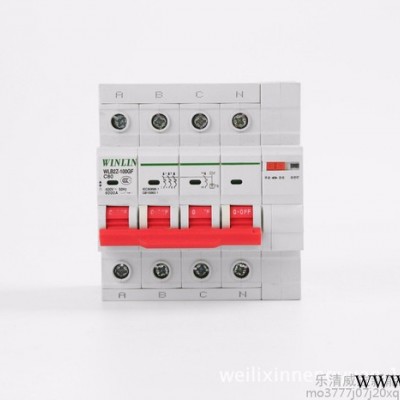

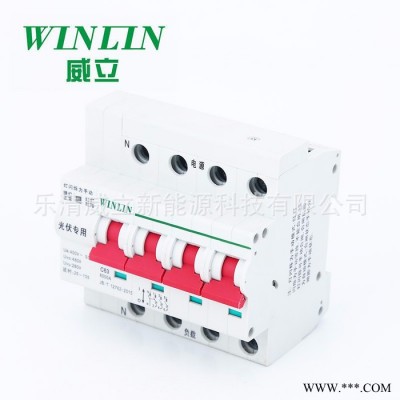

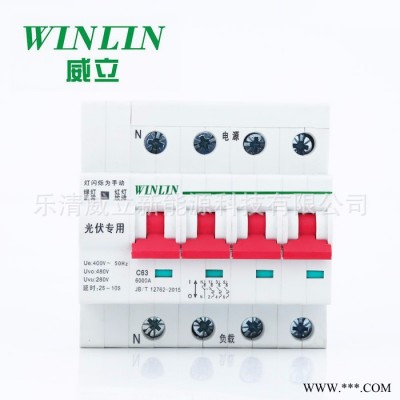

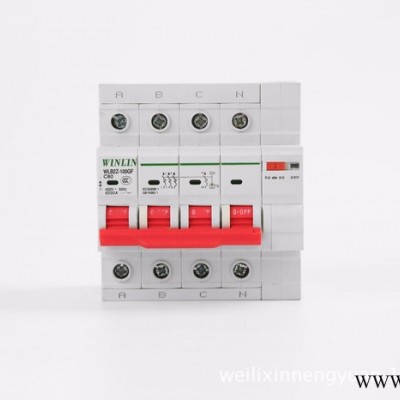

| 一、产品描述 同时对线路起过载和短路保护的作用，也可以配套失压脱扣器使用达到停电分闸，来电自动合闸的功能。目前，广泛应用于光伏并网交流配电箱中，以及人员难以接近的场合，维 护人员不能及时到位的场合、无人值守的场合、供电连续性要求较高的场合。
|
| 接线方式： | 3P+N/4P 三相四线制 |
| 1P+N/2P 单相 | |
| 额定工作电压（Un）： | 3P+N/4P 400V AC / 50Hz |
| 1P+N/2P 230V AC / 50Hz | |
| 过载短路保护 | C型5In～10In、D型10In～14In |
| 断路器分断能力(Icn) | 10KA |
| 不允许合闸绝缘电阻 L/N－PE (rD): | 8 kΩ(30mA) / 2.5 kΩ(100/300/500mA) |
| 允许合闸绝缘电阻 L/N-PE (rDo): | 16 kΩ(30mA) / 5 kΩ(100/300/500mA) |
| 介电强度: | 2500VAC 1分钟 |
| 耐压水平 (Uimp): | 4KV |
| 机械寿命： | 6000次，3次/分钟 |
| 动作时间： | < 1s(不包含延时) |
| 防护等级： | IP20 |
| 工作温度： | -5℃~40℃ |
| 耐热性： | 55℃ - 湿度95% |
| 闭锁故障报警触点特性： | 1常开,50VDC(200mA) |
| 自动重合： | 自动状态下，检测负载端，符合合闸要求延时5s自动重合闸；合闸不成功，检测负载端，符合合闸要求延时15s第二次重合闸，不成功，检测负载端，符合合闸要求延时30s第三次重合闸，不成功，进入闭锁状态，闭锁报警触头接通发出报警信号。15min后自动解除闭锁状态按重合流程循环动作。 （负载端检测不符合合闸要求或合闸后5S内再次跳闸定义为合闸不成功） |
| 解除闭锁： | 在排除漏电故障后，直接手动合闸或按远程合闸按钮（有远程控制功能时）合闸，解除闭锁；或者等待15min后自动解锁。 |
| 手动/自动操作： | 将【手动/自动】拨到自动模式，用手将断路器分闸，默认为故障跳闸，将自动重合；按下远程分闸按钮时分闸，并进入闭锁状态。 |
| 将【手动/自动】拨到手动模式，自动重合及远程控制功能失效，可以手动分闸或合闸。 | |
| 安全挂锁： | 分闸状态时可挂锁，锁径Φ4mm。 |
| 通讯： | 标准RS485通讯接口，符合DL/T《剩余电流动作断路器通信规约》要求；可实现远程控制，能远距离进行分、合闸及查询运行状况等智能化管理。 |
