| 分辨率 | 0.01° |
|---|---|
| 精度 | 0.1° |
| 材料 | 金属 |
| 防护等级 | IP67 |
| 灵敏度 | 0.01° |
| 漂移 | 0.01° |
| 输出信号 | 开关量 |
| 线性度 | 线性 |
| 制作工艺 | 集成 |
| 种类 | 倾角开关 |
| 材料物理性质 | MCU |
| 材料晶体结构 | 单晶 |
| 品牌 | 迈科传感 |
| 型号 | LVT542T |
| 加工定制 | 是 |
| 用途/使用范围 | 工业姿态角的调整，航空工业 |
1、官方产品、保证原装正品；
2、产品质保两年、终身免费维修；
3、专业工程师提供技术支持、技术解决方案！
4、如果产品未达到标定技术指标，可以退换货。
产品介绍

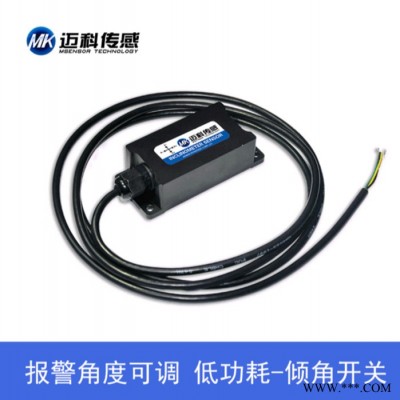

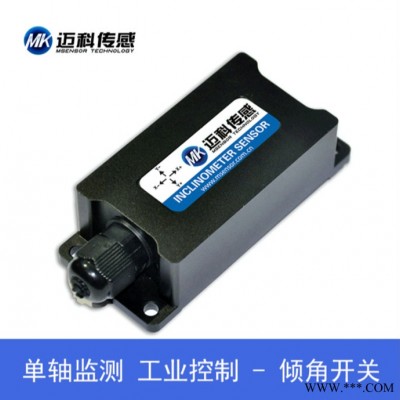

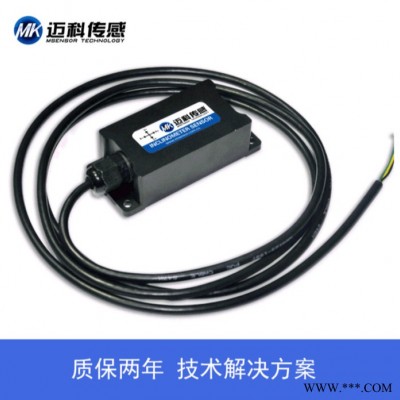

LVT542T 是迈科传感科技推出一款高性能继电器输出型单轴双路倾角开关，产品测量范围0~±90°，内置一组继电器输出电路。当倾角值大于预设的报警阈值时，将输出一个无缘触点继电器信号（驱动电流1A）,打开电磁阀进行相对应的液压支腿调平。报警阈值在出厂时经过标定，用户也可自行设定报警角度阈值。
产品集成进口核心单元，针对水平安全报警与平台调平监测相关行业应用，采用晶体管输出电路，可驱动电磁阀关断液压系统、蜂鸣器、报警灯…自动警示作业人员安全施工，产品设计精密，对温度和线性度进行了再次补偿，集成了短路，瞬间高压，极性，涌浪等全面保护功能，适合各种恶劣工业环境作业。
主要特性
●双轴倾角监测 ●全范围精度0.1°，分辨率0.01°
●报警阈值用户可设置 ●宽电压输入DC 9～36V
●宽温工作-40～+85℃ ●量程 0～±90°(可选)
●高抗振性能>3500g ●工业设计
●IP67防护等级 ●继电器输出（常开常闭），同时输出RS232
●体积(90*40*27mm)（可定制）
产品电气接线图
1、红色线连接9-36V电源的正极，黑色线连接地线。
2、绿色和黄色的线分别表示数据的接收RXD和发送TXD，用户可根据这两根信号线连接电脑，通过软件设定报警阈值(-X，+X，-Y，+Y)可分别设不同阈值。
3、LVT542T继电器输出型双轴单路倾角开关，则当X方向角度(如当前X方向倾角为+10°或者-10°)大于X方向报警角度值时(如当前X方向报警角度值为5°)，棕色线和蓝色线导通；当Y方向角度(如当前Y方向倾角为+10°或者-10°)大于Y方向报警角度值时(如当前Y方向报警角度值为5°)，白色线和灰色线导通。
4、当紫色线连接到地约3秒，当前的倾角值被设置成新的零点，后续输出角 度以新零点作为参考。因此如果您不希望设置新的零点，请注意不要让紫色的线与任何其他线连接。
产品尺寸图
产品测量方向
安装时应保持传感器安装面与被测目标面平行；本产品可水平安装也可以垂直安装（单双轴可选），安装方式请参考下面示意图：
产品安装方式
请按照正确的方法进行安装倾角传感器，不正确的安装会导致测量误差，尤其注意一“面”， 二“线” ：
1）传感器的安装面与被测量面固定必须紧密、平整、稳定，如果安装面出现不平容易造成 传感器测量夹角误差。见图 1、2
2)传感器轴线与被测量轴线必须平行，两轴线尽可能不要产生夹角。见图 3、4
倾角罗盘调试助手
可以在迈科传感科技官方网站上下载倾角罗盘调试助手进行初步报警角度设置，如果您希望直接访问倾角传感器，可以通过倾角传感器的通信协议和大众版的串口调试助手访问，这样传感器可以方便的集成到您的系统中。
