| 电机功率 | 1.5 |
|---|---|
| 额定载荷 | 630 |
| 升降速度 | 0.16 |
| 工作高度 | 100 |
| 型号 | ZLP630 |
| 是否可定制 | 否 |
*电器控制系统采用多种保护装置，防水、自动限位、漏电保护、过热保护、紧急制动、电流过载保护，操作简单、安全可靠。
电源采用三相五线制，由五芯电缆插座进入电器箱，由三相漏电断路器接通电源，电源通过总接触器、电机控制接触器、热继电器及接插件送到电机。工作中出现异常情况，按动电器箱面板上的“停止”“STOP”按钮，实现紧急制动，确保安全。热继电器在电机过载时能自动保护断电，电机可同时运行，也可以单独运行，电路由36V低压电控制，可在电器箱上操作，也可通过手握开关进行操作，操作安全、方便。

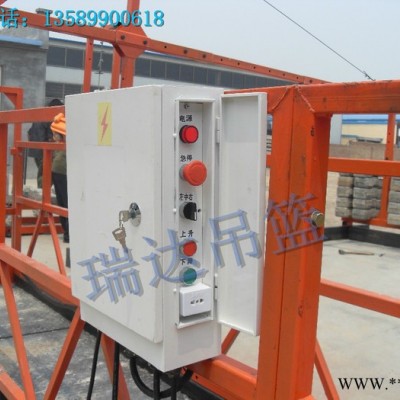

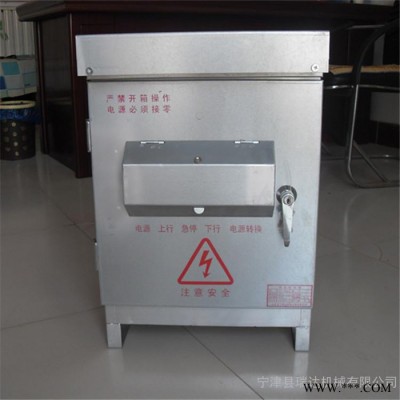

电器系统由电器箱、电磁制动电机、上限位开关和手握开关等组成。
（1）电源
电源采用三相五线制，由五芯电缆插座进入电器箱，由三相漏电断路器接通电源。X1、X2、X3为三相电源线，N为工作零线，PE为保护接地。请用户按三相五线制连接电源。
（2）紧急制动、过载保护电路
电源通过总接触器KM1再分别由电机控制接触器KM2、KM3通过热继电器FR1、FR2及接插件Q3、Q4送到电机。工作中出现异常情况，按动电器箱面板上的“停止”“STOP”按钮，总接触器KM1失电，电机断电，提升机停止工作，实现紧急制动，确保安全。热继电器在因制动器刹车片过紧等原因造成的电机过载时，能自动保护断电。电机可同时运行，也可以单独运行，只需转动电器箱面板上的转换开关即可实现操作转换。当转换开关转至一侧时，即可实现单机运行。
（3）电机制动器电路
电机制动器设在电机风罩内，制动器电源QS1、QS2开关控制220V交流电源至半波整流模块为99V直流电源，并通过接触器实现快速制动控制。制动器整流模块安装在电器箱内，便于维修。
（4）控制电路
电路由控制变压器T转换成36V低压电控制，操作安全、方便。可在电器箱上操作，也可通过手握开关进行操作。
（5）上(下)限位报警电路
在工作平台工作区域的上(下)限设置上(下)限位块，上(下)限位开关触及上(下)限位块后，电机停止运行，报警钤响。(注：下限位报警电路作为选用线路，根据用户要求设置)
