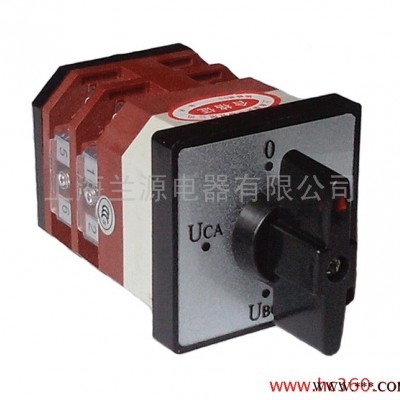

供应LW12三相电压转换开关 控制开关 上海兰源电器有限公司

一、用途

    LW12系列万能转换开关适用交流50（或60）HZ，电压至380V和直流至220V的电路作电气控制和热工仪表的过程控制用。

二、符合标准

    产品符合GB/T14048.1、 GB/T14048.4、GB/T14048.5-2008

三、工作条件

海拔高度≤2000m，环境温度-250C～+500C

空气相对湿度≤90%

安装类别III

污染等级三级

四、分类及主要功能

     a.基本型（普通式）

     b.开启型组合式

     c.防护型组合式

     以上三类均具有：定位操作、自复操作

     定位—自复操作、闭锁操作、定位—闭锁

     自复—定位—闭锁操作等功能。

五、主要技术参数

1、约定发热电流：16A

2、额定电压，交流380V，直流220V。

3、允许正常操作频率为：300次/小时

4、额定绝缘电压：660V

5、开关的电寿命

a、主令控制用开关的电寿命（见表一）

b、直接控制5.5kw以下的异步电动机开关的电寿命（见表二）

6、开关的通断功能：

   a、AC-11，DC—11的通断功能（见表三）

   b、AC—3通断功能（见表四）

7、机械寿命：100×104次

注（1）：派生代号一无代号为基本型，定位操作；“D”定位—自复操作；“Z”自复操作；“L”拉出旋转操作；“S”带钥匙锁操作；“Y”简易锁操作；“N”带红绿灯操作。

注（2）：“3”（30°）、“4”（45°）、“6”（60°）、“9”（90°）、“49”（45°-90°）其中的角度数为转轴每转一次的角度，多转不限。（45°-90°）表示即可一次转45°，又可转一次为90°。

注（1）：“Q1”直接启动、：“Q2”电控启动、“N”可逆转换、“S”双速电机变速、“SN”双速电机变速

       LW12-16

   基本型普通式

       a.       为定位机构厚度23mm。

       b.       为自复机构厚度25mm。

       c.       为接触系统节数。
