| 产品认证 | ce |
|---|---|
| 输出频率 | 50 kHz |
| 特点 | 编程简单方便,功能强,抗干扰能力强,维修方便,性价比高 |
| 品牌 | SIEMENS/西门子 |
| 型号 | 西门子S7-200 SMART |
| 加工定制 | 否 |
| 质量认证 | ISO9001 |
产品亮点
1、机型丰富，更多选择
提供不同类型、I/O 点数丰富的CPU 模块，单体I/O 点数**高可达60 点，可满足大部分小型自动化设备的控制需求。另外，CPU 模块配备标准型和经济型供用户选择，对于不同的应用需求，产品配置更加灵活，**大限度的控制成本。
2、选件扩展**定制
新颖的信号板设计可扩展通信端口、数字量通道、模拟量通道。在不额外占用电控柜空间的前提下，信号板扩展能更加贴合用户的实际配置，提升产品的利用率，同时降低用户的扩展成本。
3、高速芯片，性能高质
配备西门子专用高速处理器芯片，基本指令执行时间可达0.15 μs ，在同级别小型PLC 中**。一颗强有力的“芯”，能让您在应对繁琐的程序逻辑，复杂的工艺要求时表现的从容不迫。
4、以太互联，经济便捷
CPU 模块本体标配以太网接口，集成了强大的以太网通信功能。一根普通的网线即可将程序下载到PLC 中，方便快捷，省去了专用编程电缆。通过以太网接口还可与其它CPU 模块、触摸屏、计算机进行通信，轻松组网。
5、三轴脉冲，运动自如
CPU 模块本体**多集成3 路高速脉冲输出，频率高达100 kHz，支持PWM/PTO输出方式以及多种运动模式，可自由设置运动包络。配以方便易用的向导设置功能，快速实现设备调速、定位等功能。
6、通用SD 卡，方便下载
本机集成Micro SD 卡插槽，使用市面上通用的Micro SD 卡即可实现程序的更新和PLC 固件升级，极大地方便了客户工程师对**终用户的服务支持，也省去了因PLC 固件升级返厂服务的不便。
7、软件友好，编程高效
在继承西门子编程软件强大功能的基础上，融入了更多的人性化设计，如新颖的带状式菜单、全移动式界面窗口、方便的程序注释功能、强大的密码保护等。在体验强大功能的同时，大幅提高开发效率，缩短产品上市时间。
8、无暇整合，无缝集成
SIMATIC S7-200 SMART 可编程控制器，SIMATIC SMART LINE 触摸屏和SINAMICS V20 变频器整合，为OEM 客户带来高性价比的小型自动化解决方案，满足客户对于人机交互、控制、驱动等功能的全方位需求。

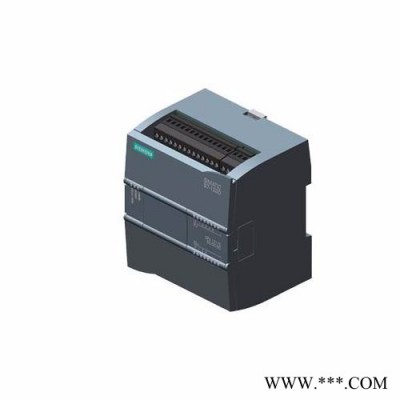

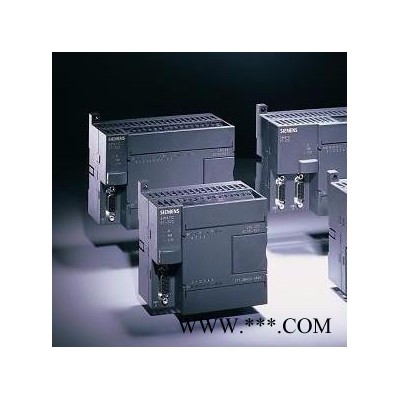

CPU模块全新设计，性能高质
全新的S7-2 0 0 S M A R T 带来两种不同类型的C P U 模块，标准型和经济型，全方位满足不同行业、不同客户、不同设备的各种需求。标准型作为可扩展C P U 模块，可满足对I / O 规模有较大需求，逻辑控制较为复杂的应用；而经济型C P U 模块直接通过单机本体满足相对简单的控制需求。
信号板
对于少量的 I/O 点数扩展及更多通信端口的需求，全新设计的信号板能够提供更加经济、灵活的解决方案。
网络通信
1、丰富的通信端口，集成强大的以太网通信
S7-200 SMAR T CPU 模块本体集成1 个以太网接口和1 个RS485 接口，通过扩展CM01 信号板，其通信端口数量**多可增至3 个。可满足小型自动化设备连接触摸屏、变频器等第三方设备的众多需求。
2、以太网通信
所有CPU 模块标配以太网接口，支持西门子S7 协议、TCP/IP 协议、有效支持多种终端连接：
· 可作为程序下载端口（使用普通网线即可）
· 与SMART LINE HMI 进行通信
· 通过交换机与多台以太网设备进行通信，实现数据的快速交互
· **多支持4 个设备通信
3、串口通信
S7-200 SMART CPU 模块均集成1 个RS485 接口，可以与变频器、触摸屏等第三方设备通信。如果需要额外的串口，可通过扩展CM01 信号板来实现，信号板支持RS232/RS485 自由转换**支持4 个设备。
串口支持下列协议：
· Modbus-RTU
· PPI
· USS
· 自由口通信
5、与上位机的通信
通过PC Access，操作人员可以轻松通过上位机读取S7-200 SMART 的数据，从而实现设备监控或者进行数据存档管理。
（PC Access 是专门为S7-200 系列PLC 开发的OPC 服务器协议，专门用于小型PLC 与上位机交互的OPC 软件）
运动控制
三轴 100 kHz 高速脉冲输出，实现**定位
运动控制基本功能
· 标准型晶体管输出CPU 模块，ST40/S T60 提供3 轴100 kHz高速脉冲输出，支持PWM（脉宽调制）和PTO 脉冲输出
· 在PWM 方式中，输出脉冲的周期是固定的，脉冲的宽度或占空比由程序来调节，可以调节电机速度、阀门开度等
· 在PTO 方式（运动控制）中，输出脉冲可以组态为多种工作模式，包括自动寻找原点，可实现对步进电机或伺服电机的控制，达到调速和定位的目的
· CPU 本体上的Q0.0，Q0.1 和Q0.3 可组态为PWM 输出或高速脉冲输出，均可通过向导设置完成上述功能
PWM 和运动控制向导设置
为了简化您应用程序中位控功能的使用，STEP7- Micro/WIN SMART 提供的位控向导可以帮助您在几分钟内全部完成PWM、PTO 的组态。该向导可以生成位控指令，您可以用这些指令在您的应用程序中对速度和位置进行动态控制。
PWM 向导设置根据用户选择的PWM 脉冲个数，生成相应的PWMx_R UN 子程序框架用于编辑。
运动控制向导**多提供3 轴脉冲输出的设置，脉冲输出速度从2 0 H z 到1 0 0 k H z 可调。
运动控制功能特点
· 提供可组态的测量系统，输入数据时既可以使用工程单位（如英寸或厘米），也可以使用脉冲数
· 提供可组态的反冲补偿
· 支持**、相对和手动位控模式
· 支持连续操作
· 提供多达32 组运动动包络，每组包络**多可设置16 种速度
· 提供4 种不同的参考点寻找模式，每种模式都可对起始的寻找方向和**终的接近方向进行选择
运动控制的监控
为了帮助用户开发运动控制方案，S TEP 7- Micro/WIN SMART 提供运动控制面板。其中的操作、组态和包络组态的设置使用户在开发过程的启动和测试阶段**能轻松监控运动控制功能的操作。
· 使用运动控制面板可以验证运动控制功能接线是否正确，可以调整组态数据并测试每个移动包络
· 显示位控操作的当前速度、当前位置和当前方向，以及输入和输出LED（脉冲LED 除外）的状态
· 查看修改在CPU 模块中存储的位控操作的组态设置。
