| 安装方式 | 固定式 |
|---|---|
| 产地 | 上海 |
| 产品认证 | ISO9001-2000 |
| 额定绝缘电压 | 24V |
| 额定频率 | 2W |
| 机械寿命 | 2年 |
| 极数 | 3P |
| 灭弧方式 | 真空断路器 |
| 品牌 | 昌开电器 |
| 型号 | ZW32双电源自动转换开关 配珠海博威控制器，带隔离 |
| 加工定制 | 是 |

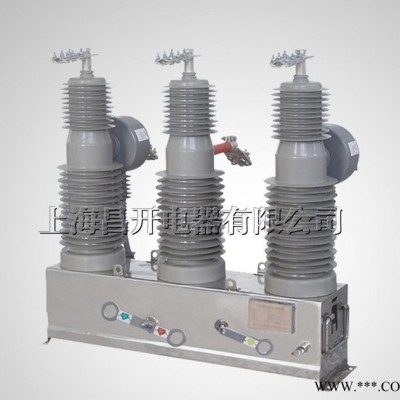

ZW32-35概述
ZW32-35型户外高压真空断路器采用了独特设计的一体式固封极柱和高可靠性的操作机构。该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用。
● 极高的可靠性
● 在整个寿命期间完全免维护
● 具有高机械寿命和电寿命
● 整机体积小，重量轻，便于安装
1.1 ZW32-35使用条件
● 周围空气温度：-30℃～+60℃；
● 海拔高度： 3000米；
● 风速不超过34m/s；
● 来自开关设备和控制设备外部的振动或地动是可以忽略的；
● 污秽等级：Ⅳ级；
● 储存温度-40℃～+85℃。
1.2 ZW32-35技术参数
ZW32-35断路器的主要技术参数
序 号 项 目 单 位 数 值
1 额定电压 kV 35
2 额定电流 A 1250
3 额定频率 Hz 50或60
4 工频耐压1min（湿）（干）
相间、对地/断口 kV 80 95/95
5 雷电冲击耐受电流（峰值）
相间、对地/断口 kV 185
6 额定短路开断电流 kA 25/31.5
7 额定短路关合电流（峰值） kA 63/80
8 额定峰值耐受电流 kA 63/80
9 4S短时耐受电流 kA 25/31.5
10 额定操作循环 分－0.1s－合分－3s－合分-6s合分-60s恢复
11 额定短路电流开断次数 次 30
12 机械寿命 次 10000
13 机构控制电压 V AC/DC220
14 二次回路1min工频耐压 KV 2
ZW32-35断路器的主要机械参数
序 号 参数名称 单 位 数 据
1 触头开距 mm 16±1
2 触头超行程 mm 4±0.5
3 分闸速度 m/s 1.4-1.8
4 合闸速度 m/s 0.4-0.8
5 触头合闸弹跳时间 ms ≤5
6 相间中心距离 mm 600±2
7 三相分合闸不同期性 ms ≤2
8 各相导电回路电阻 μΩ ＜80
9 合闸时间 ms 25～45
10 分闸时间 ms 20～45
11 重量 Kg 约450
2 ZW32-35断路器结构及工作原理
