| 加工定制 | 是 |
|---|---|
| 结构形式 | 固定式 |
| 额定电压 | 12（kV） |
| 额定频率 | 50-60（Hz） |
| 母线额定电流 | 3200（A） |
| 产品认证 | CCC |
| 品牌 | JSM |
| 型号 | 贵州变压器生产重庆GGD型交流低压柜 重庆变压器 重庆开关柜 重庆成套生产 重庆高低压柜生产 |

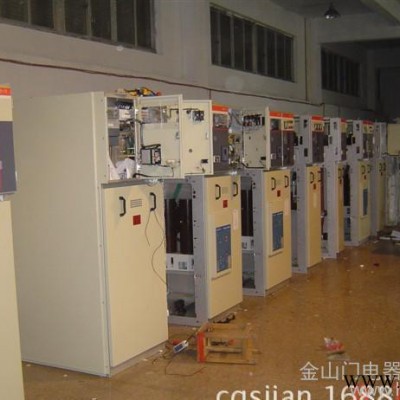

本公司专业生产以下系列产品：S9. S11 ZS9 S10 S13油浸式电力变压器 KS9 KS11 KBSG KBSGZY防爆变压器油浸式矿用变压器 SC9 SCB10 SGB10 SCB11干式环保电力变压器 ZBW ZGS11 YBW YB系列箱式变压器变电站 GGD MNS GCS GGJ GCK低压柜配电柜系列 KYN28 KYN44 HXGN28-12 高压配电柜系列SG、SBK、SSG三相隔离（伺服）变压器。ZSG、ZDG三相（单相）励磁整流变压器。DN、SN单相（水冷）电阻焊接配套变压器。DG、DDG、DGG单相（加热）低压大电流变压器。OSG、ODG、QZB三相、单相（自藕）变压器。DGD高压低压转换变压器，冲击变压器。EPS、UPS电源专用配套变压器。CDSG、CDDG船用防滴式变压器。BK、DK、JBK机床控制（隔离）变压器。JMB、BZ局部照明行灯变压器。升流变压器。TDDGW单相多磁路变压器，火花机变压器BOD环型（O）型变压器，补偿变压器TCSG、TCDG三相（单相）接触式调压器变频器输入、输出电抗器、稳压器系列产品。可定做功率1W-3000KVA，电压1-15KV各种特殊变压器我厂系列产品质保三包两年！
 |
联系人：宋开平 电 话： 86 023 63237057 移动电话： 18696790610 传 真： 86 023 85994102
1.型号及含义：
2．产品概述：

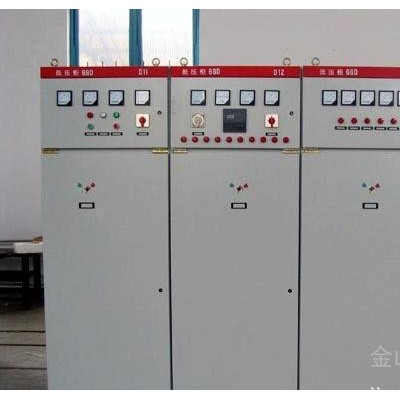

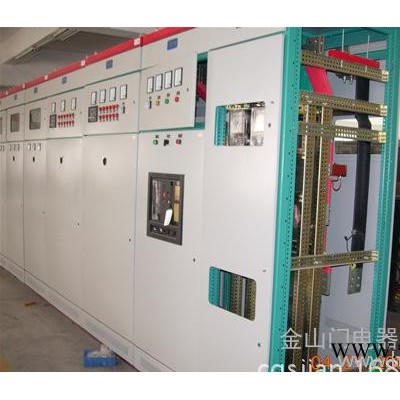

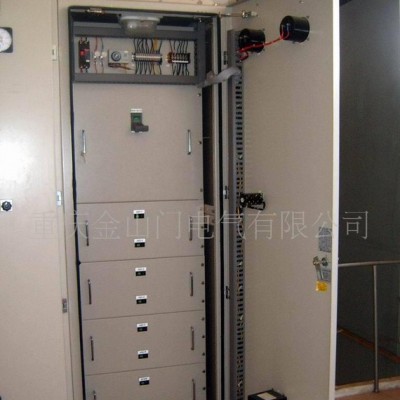

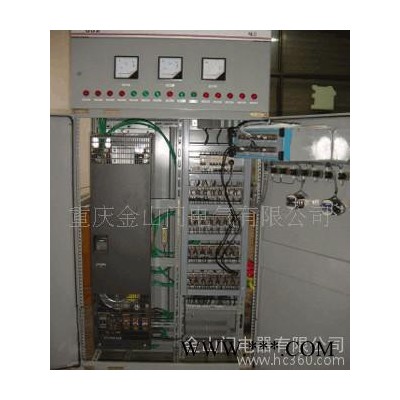

GGD型交流低压配电柜适用于发电厂、变电厂、厂矿企业等电力用户作为交流50HZ，额定工作电压380V，额定工作电流至3150A的配电系统中，作为动力、照明及配电设备的电能转换、分配与控制之用。
GGD型电压配电柜符合IEC439《低压成套开关设备和控制设备》，GB7251.1《低压成套开关设备》等标准。产品具有分断能力高、动热稳定性好，结构合理，电器方案完善，系列性、适用性强等点。
3．主要特点：
1）、构架用8MF冷弯型钢材局部焊接拼装而成，其刚性及承载能力均达到电器元件的安装要求，构架上分别有按E=20mm及E=100mm模数排列的安装孔，以提高产品装配的通用性；
2）、主母线排列在柜的上部后方，采用的ZMJ型母线夹为积木式组合结构，用高阻燃PPO合金材料热注成型，机械强度和绝缘强度高，能承受50KA和峰值105KA动、热稳定冲击力，长期允许温度可达120℃。
3）、1000mm和1200mm宽的柜，正面采用不对称（800＋200），（800＋400）的双门结构，600mm和800mm宽的柜采用整门结构。柜体后面对称式双门结构。既解决直接触电的防护又提高了整体美观和强度，也便于制造厂形成标准化生产。
4）、柜门采用镀锌转轴式铰链于构架相连。安装及拆卸方便。门的拆边储均加有橡胶嵌条，关门时门于柜体之间嵌条有一定的压缩行程，以防门连于柜体直接碰撞，并提高了门的防护等级
5）、装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装与构架间用接地滚花螺钉连接，构成完整的接地保护电路。
6）、柜体前后、顶面及两端的防护等级达到IP30，也可根据用户的要求在IP20~IP40之间选择。
7）、为加强通风和散热，在柜体的下部、后上部和顶部均有通风散热孔，使柜体在运行中形成自然通风道，有较好的散热性能。散热孔用钢丝网板加封，以保证柜体的防护等级。
8）、柜体的顶盖，可在需要时拆除，便于观察主母线的装配和调整。柜顶的四角装有吊环，便于起吊及装运。
9）、柜体被覆层采用聚脂桔形烘漆喷涂，消除眩光，且附着力强，柜内的安装件经镀锌钝化处理，提高了“三防”性能。
10)、构架外型尺寸
型号 | 高 | 宽 | 深 |
GGD1,GGD2 | 2200 | 600,800,1000 | 600 |
GGD3 | 2200 | 800,1000,1200 | 600,800 |
4．主要技术参数：
型号 |
额定电压V |
额定电流A | 额定短路开断电流kA | 1S额定耐受电流kA | 额定峰值耐受电流 kA | |
GGD1 | 400V | A | 1000 | 15 | 15 | 30 |
B | 600（630） | |||||
C | 400 | |||||
GGD2 | 400V | A | 1500（1600） | 30 | 30 | 63 |
B | 1000 | |||||
C |
| |||||
GGD3 | 400V | A | 3150 | 50 | 50 | 105 |
B | 2500 | |||||
C | 2000 | |||||
5．应用环境：
正常使用条件
1） 最高环境温度+40℃，最低环境温度-5℃。24小时内平均温度不得高于+35℃。超过时，需根据实际情况降容运行。
2） 户内使用，使用地点的海拔高度不得超过2000m。
3） 周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃时为90%。应考虑到由于温度的变化可能会偶然产生凝露的影响。
4） 装置安装时与垂直面的倾斜度不超过5°。
5） 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
6） 用户有特殊要求时，可以与制造厂协商解决。
6．产品基础图及外形图：
