| 加工定制 | 是 |
|---|---|
| 物料编号 | 1-8 |
| 适用范围 | 主要用于控制额定电压0.4kV、单机容量1000kW及以下的水轮发电机组 |
| 特色服务 | 可跟进现场情况，进线多功能组合 |
| 电工电器设备名称 | 可编程控制器（PLC）和触摸屏（HMI）组成、软件采用模块化、结构化设计，既便于设备的扩充，又利于功 |
| 品牌 | 威颂 |
| 型号 | WS-LVG |

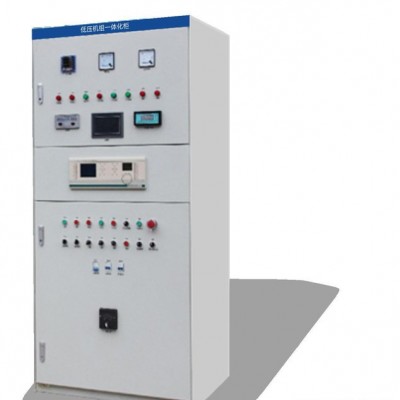

系统概述
WS-LVG系列水电站一体化智能综合控制箱，是我公司结合多年来生产水电站自控设备所积累的经验，采用当今**先进的电子元器件和控制理论，专门针对小型水利发电站，研发上市的一款高集成度、高度自动化、高度智能化的水轮机和发电机一体综合控制装置。
该装置将调速、励磁、水位控制、负荷调节、保护、同期等诸多自动控制功能集于一体，一台发电机仅需配置一面屏柜，即可实现所有自动控制功能。用户只需要保留电站原有的开关柜上的断路器，配合本产品即可方便的实现电站的自动化管理。装置投入运行后，可达到少人值守或无人值守的效果。
产品特点
A.自动/手动开机并网、脱网停机。自动开/停机有以下两种模式供用户选择：
一键开/停机，用户只需操作一个按键，在无需人工干预下，即可完成开机并网和脱网停机全过程。根据水位开/停机。到达开机水位时自动开机并网，到达停机水位时自动脱网关机，全过程无需人工干预。
B.手动/自动并网功能可供选择。用户选择手动并网功能时，通过人功调压、调频，由发电机自动并网控制单元控制执行并网；自动并网功能由WSZK-I型水电站智能化综合控制单元控制执行，全程无需人工干预。
C.事故停机。当发电机组出现故障时，装置会使发电机组自动脱网停机，并提示相应的故障信息，故障信息可**保存。
D.自动调整功率功能。装置能根据事先设定的水位，自动调节水轮机叶轮的开度，从而控制发电机有功输出，做到恒有功运行；装置能根据事先设定的功率因数，自动调节发电机励磁，从而控制发电机的无功输出，做到恒功率因数运行。
E.具有完备有效的保护功能。装置具有过流、过负荷、过电压、低电压、过速、低频、过温、超温、失磁、飞逸等完备的保护功能。保护参数可根据现场实际情况，通过装置的人机界面灵活设置。
F.完备的测量功能。装置可检测、显示、记录三相电流、三相电压、有功功率、无功功率、频率、COSΦ、有功电度、无功电度、发电机温度等诸多变量。
G.配有功能强大、设计友好的人机界面。本装置装备的WSZK-I型水电站智能化综合控制单元上装有1台4.3英寸高分辨率真彩触摸屏，作为装置的人机界面，人机界面全汉化处理。该界面具有参数设定和图型显示功能，能**保存系统的运行记录（包含故障信息）。
H. 为方便用户，装置保留了所有的常规手动操作及常规仪表。
I.装置带有标准的485通讯接口及灵活的通讯协议，方便与后台计算机组网通讯。若将装置与后台计算机相联，可组成网络，完成电站的集中管理、集中控制、数据记录、查询打印。通过通讯网络，可将数据传到调度中心，多个水电站可接受调度中心的远距离控制与调度，实现无人值守或少人值守。
基本特征
自动开机、自动停机事故停机自动调频、调功自动同期并网按水位高低控制，水轮发电机输出功率
