| 主机 | 200kw |
|---|---|
| 水泵 | 18kw |
| 冷却塔 | 7.5kw |
| 空调箱 | 11kw |
| 设计施工周期 | 30天 |
| 施工架总高 | 5米 |
| 施工前处理 | 现场线槽走向分放线标识 |
| 施工说明 | 设备电气控制安装 |
| 施工条件 | 室内外 |
| 品牌 | 中央空调 |

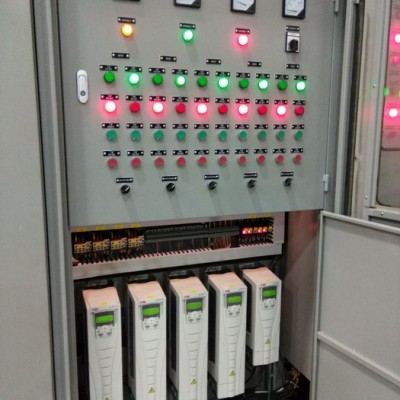

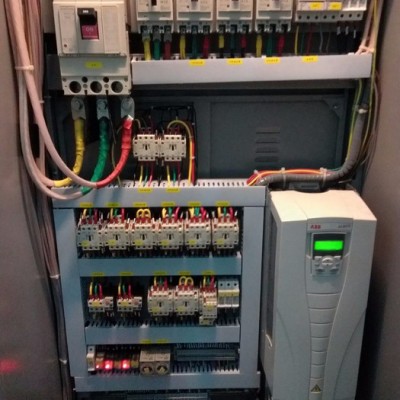

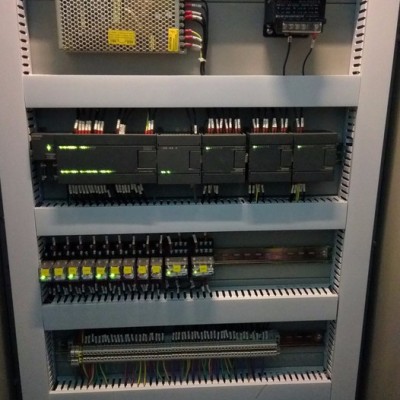

中央空调电气配电一般分为两部分，其一是电气设备的电力线配电，也**是电源线配电；其二是系统自控配电，也**是电机变频器控制、空调箱温湿度控制、电气设备启停控制、阀门开度控制等等。中央空调的制冷站空调主机一般使用YJV电缆线，水泵、冷却塔、空调箱电机一般使用RVV电缆线，自控如阀门执行器（12V、24V）、传感器等一般使用屏蔽线。
建筑电气安装工程通病预防措施
1)管内穿线质量通病：
先穿放线后才戴护口，或者根本**不戴护口；导线背扣或死扣，损伤电线绝缘层；相线未进开关箱，穿电源线不分颜色。
预防措施：
穿放线前须严格戴好护口，管口没有丝扣的可戴塑料内护口，放电源线时应用放线车，将整盘电线放在放线车盘上，且在线轴上做好记录，自然转动线轴放出电线，这样**不会出现螺圈，可以防止背扣或电线拖地弄脏损伤。为预防相线、零线、地线混淆，应采用不同颜色的电线，按要求分颜色为L1相线用黄色，L2相线用绿色，L3相线用红色，N（中性线）用浅蓝色，PE地线（保护线）用黄绿双色线。
2)导线连接质量通病：
剥离绝缘层时损伤导电线芯；焊接时，焊料不饱满，焊接头不够牢固；多股导线连接设备、电器时没有使用接线端子，压头时不满圈不压实，没有用弹簧垫圈上螺丝造成连接点松动。
预防措施：
剥除导线塑料绝缘层时，应使用专用剥线钳，剥离橡皮绝缘层时，禁止刀刃直角切割，要斜角切割；多股导线与设备、器具连接时，必须压接线鼻子，而且压接丝必须加弹簧垫，所有电气用的连接螺栓、弹簧垫圈必须作镀锌处理，不允许将多股导线自身缠圈连接。
3)设备安装质量通病：

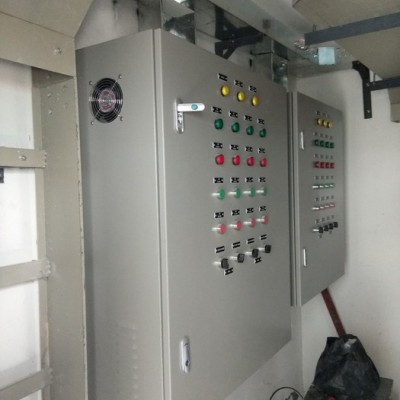

(1)箱、盘安装质量通病：
箱体歪斜，贴脸和门扇损坏变形，箱盘里面连接地线位置不明显，预留暗装墙洞填埋水泥砂浆不合格，在16厘米混凝土墙或24厘米砖墙内安装配电箱，墙体背面有裂缝。
预防措施：
箱体在搬运过程中须做好防护措施工，搬动时不能对角搬运或贴地拖运，入室存放应分层摆放，箱体不能叠加；箱盘里面要装接地柱，保护箱体的接地线可以做在箱盘后面，但盘里面的接地线必须装在盘里面的明显位置处，以便于检查测试，不准将接地线压接在箱盘的固定螺丝上。
(2)开关柜安装质量通病：
安装运输中，开关柜普遍碰坏保护油漆面。由于槽钢基础制作方法不统一，柜与柜并排安装时，拼接间缝不平整；柜与柜之间的外接线编号没有按照标准接线图作编号标识，垂直安装距离比标准高。
预防措施：
成套开关柜设备搬运、吊运应按吊装规程作业，加强对开关柜成套设备的验收、保管。安装成套柜时，须在混凝土地面上按安装标准安装槽钢基座，槽钢基座应用角尺找方，用水平尺找平，安装时先中央找平再向两边进行找平**在上面拉一道通线，不平处垫薄铁片找平找齐，槽钢基座找平整后，在槽钢基座上钻孔，用镀锌螺丝固定好。
