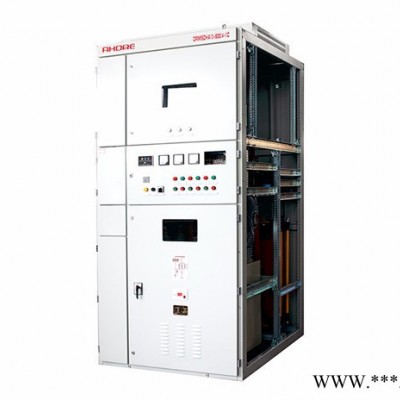

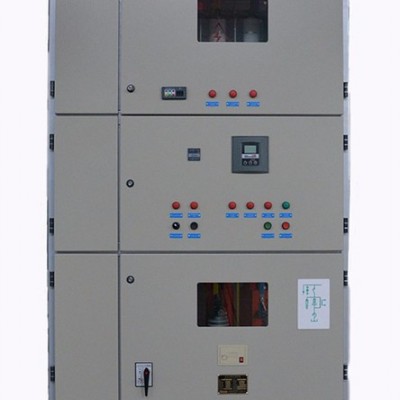

得润电气MSCHA高压无功自动补偿装置，无功电容控制柜、电容柜、补偿柜 无功补偿装置

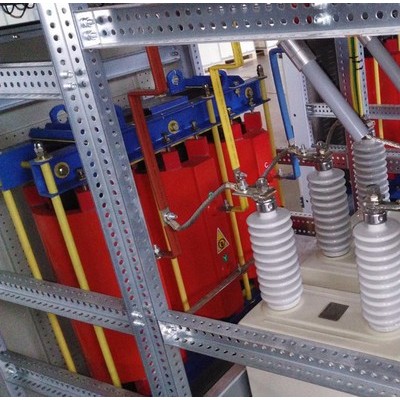

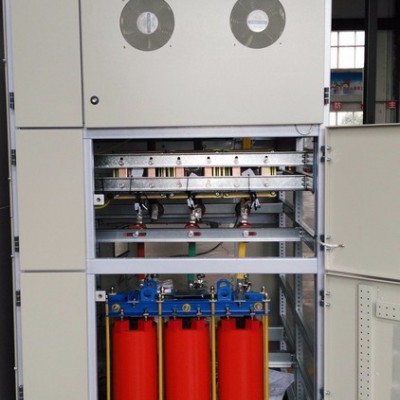

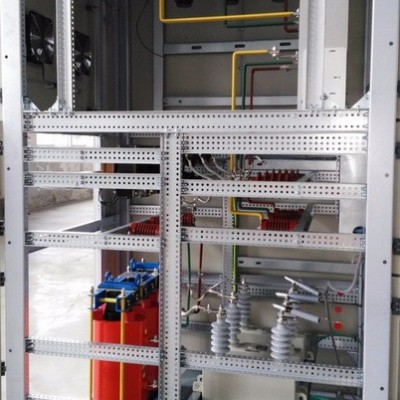

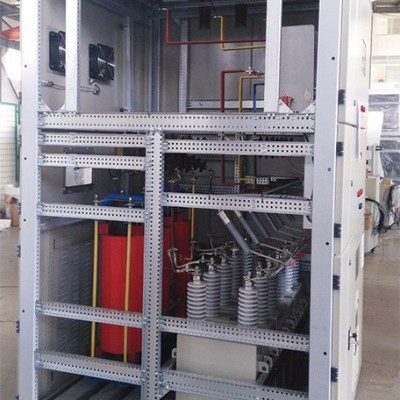

MSCHA型高压无功自动补偿装置，是根据配电变压器无功负荷状况，自动分步投切并联在配电变压器3~20kV母线的电容器组，提供相应的容性无功功率。该装置突破了原电力系统中电容器组使用整组进行固定补偿投入时造成过补而切除后母线无功功率又补偿不足的缺点，使母线功率因数大幅度提高并能稳定在一定的水平，从而稳定了系统电压、提高了变压器的利用率。装置由并联电容器、串联电抗器、电压互感器、避雷器、投切设备、控制和保护装置等组成。

单元积木式设计，柜与柜之间用硬母排联接，运行可靠，并且可扩展柜体数增加容量。

毎套装置在各种工况都要进行谐振校验，选择单组容量时尽量避开谐振放大区，或选择适当的电抗率，以避开谐振条件，确保装置在各种工况下都能安全运行。

装置采用先进的无功功率控制器，能实时在线监测系统的无功功率因数，实时跟踪投切，还可根据用户要求配备RS232/485 通讯接口，将整个装置的运行数据上传至监控系统。

除采用喷逐式熔断器或内熔丝作为单台电容器的过流保护外，还设有零序电压保护。

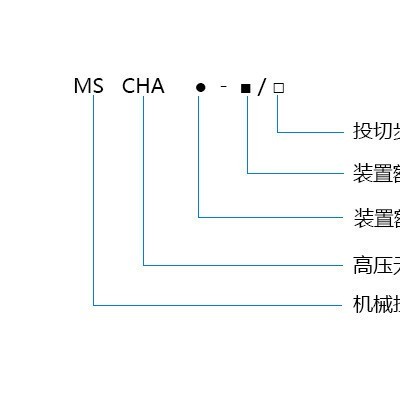

以下是选用三相电容器（**大单步容量在500kvar推荐选用）

.form {border-collapse:collapse; border:#ccc 1px solid; text-align:left; font-family:"微软雅黑";} .form tr td {border:#ccc 1px solid; padding:5px;}

装置型号	额定容量（kvar）	额定电流      (A)	每步容量      （kvar）	柜体数量	柜体总尺寸      Wx Dx H(mm)
MSCHA6(10)- 500/3	500	43.7(26.2)	100,150,250	3	3200x1500x2400
MSCHA6(10)-600/3	600	52.5(31.5)	100,200,300	3	3200x1500x2400
MSCHA6(10)- 700/3	700	61.2(36.7)	100,200,400	3	3200x1500x2400
MSCHA6(10)-800/3	800	70.0(42.0)	100,250,450	3	3200x1500x2400
MSCHA6(10)-900/3	900	78.7(47.2)	150,300,450	3	3200x1500x2400
MSCHA6(10)-1000/3	1000	87.5(52.5)	200,300,500	3	3200x1500x2400
MSCHA6(10)-1100/4	1100	96.2(57.7)	100,200,300,500	4	4200x1500x2400
MSCHA6(10)-1200/4	1200	105.0(63.0)	200,200,300,500	4	4200x1500x2400
MSCHA6(10)-1300/4	1300	113.7(68.2)	200,300,300,500	4	4200x1500x2400
MSCHA6(10)-1400/4	1400	122.5(73.5)	200,300,400,500	4	4200x1500x2400
MSCHA6(10)-1500/4	1500	131.2(78.7)	200,400,400,500	4	4200x1500x2400
MSCHA6(10)-1600/4	1600	140.0(84.0)	300,400,400,500	4	4200x1500x2400
MSCHA6(10)-1800/4	1800	157.5(94.5)	400,400,500,500	4	4200x1500x2400

以下是选用单相电容器（单步容量≥500Kvar 推荐选用）

.form {border-collapse:collapse; border:#ccc 1px solid; text-align:left; font-family:"微软雅黑";} .form tr td {border:#ccc 1px solid; padding:5px;}

装置型号	额定容量（kvar）	额定电流      (A)	每步容量      （kvar）	柜体数量	柜体总尺寸      Wx Dx    H(mm)
MSCHA6(10)-    1200/3	1200	105（63）	150,450,600	3	3200x1500x2400
MSCHA6(10)-1500/3	1500	131（78.7）	300,450,750	3	3200x1500x2400
MSCHA6(10)-    1800/3	1800	157.4(94.5)	300,600,900	3	3600x1500x2400
MSCHA6(10)-2100/3	2100	183.7(110.2)	300,600,1200	3	3600x1500x2400
MSCHA6(10)-2400/3	2400	210(126)	600,600,1200	3	3600x1500x2400
MSCHA6(10)-3000/3	3000	262.4(157.5)	600,1200,1200	3	3600x1500x2400
MSCHA6(10)-3600/4	3600	314.9(189)	600,900,900,1200	4	4800x1500x2400
MSCHA6(10)-4200/4	4200	367.4(220.4)      9	600,900,1200,1500	4	5100x1500x2400
MSCHA6(10)-4800/4	4800	420(252)	600,1200,1500,1500	4	5500x1500x2400
MSCHA6(10)-5400/5	5400	472.4(283.4)	600,900,1200,1200,      1500	5	6300x1500x2400
MSCHA6(10)-6000/5	6000	524.9(314.9)	600,1200,1200,1500,      1500	5	6600x1500x2600
MSCHA6(10)-6800/5	6800	357	1000,1000,1500,1500,      1800	5	6900x1500x2600
MSCHA6(10)-7600/5	7600	399	1000,1500,1500,1800,      1800	5	7200x1500x2600
MSCHA6(10)-8400/5	8400	440.9	1500,1500,1800,1800,1800	5	7500x1500x2600
MSCHA6(10)-9000/5	9000	472.4	1800,1800,1800,1800,      1800	5	7500x1500x2600

说明：

1.单组**大容量做到1800kvar；

2.上两表为例举，分组容量和数量可根据用户要求设计（但必须校验谐振容量）；

3.装置毎一步为一个柜体，容量＞7000kvar的设备均提供W=1000mm的专用进线柜一台；

4.电抗器的电抗率一般选配6%，但如果任意组合容量在谐振放大区的，则为其中几组大容量的电容器组选择合适的电抗率，以避开谐振条件。
