供应GGD低压控制柜,低压交流配电柜GGD,各型号GGD壳体,可定做

概述

GGD型交流低压配电柜适用于发电厂、变电所、工矿企业等电力用户。作为交流50Hz、额定工作电压380V、额定工作电流至3150A的配电系统中的动力、照明及配电设备的电能转换、分配与控制之用。

结构说明

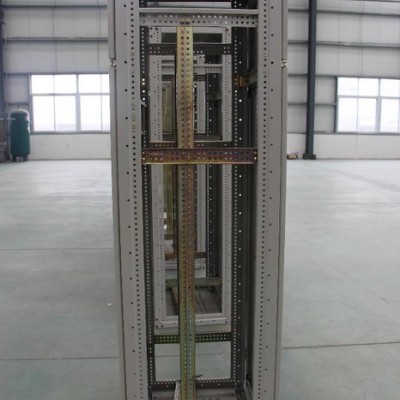

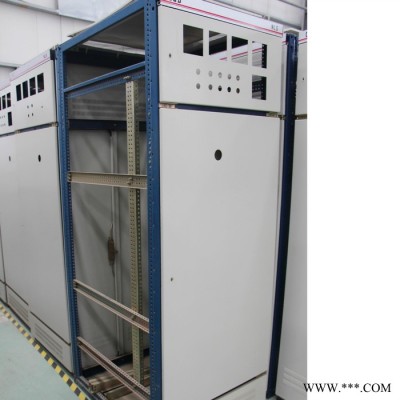

a. GGD型交流低压配电柜的柜体采用通用柜的形式，具有良好的通用性，构架用8MF冷弯型钢局部焊接拼装而成，柜体的零部件按模块原理设计，并有20模的安装孔，便于提高器件的安装和更换速度；

b. 柜体设计时充分考虑了设备运行时的散热问题，柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时，热气上升从上端槽孔排出，冷风从下端槽孔补充，形成一个自然的通风道；

c. 柜体采用黄金分割比的方法设计，选用聚脂桔形烘漆，整柜呈亚光色调，显得美观大方，视觉舒适；

d. 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，便于起吊和装运；

e. 柜体的防护等级为IP30，也可达到lP40。

使用环境条件

a. 环境温度：-5℃~+40℃；

b. 户内安装使用，使用地点的海拔高度≤2000m；

c. 周围空气相对湿度：+40℃时≤50％，在较低温度时允许有较大的相对湿度(例如+20℃时为90％)、应考虑到由于温度的变化可能会偶然产生凝露的影响；

d. 设备地面倾斜度：≤5°；

e. 设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所。用户有特殊要求时可与制造厂协商解决。

符合标准

a. 低压成套开关设备和控制设备：GB7251.1-2005

b. IEC439《低压成套开关设备和控制设备》

c. GB7251《低压成套开关设备》

注：用户对箱体尺寸、质量有特别要求时，请在订货时请说明，公司可根据客户相关要求订做产品。欢迎新老客户来电资讯到厂参观。
