线圈绕线机
1.介绍

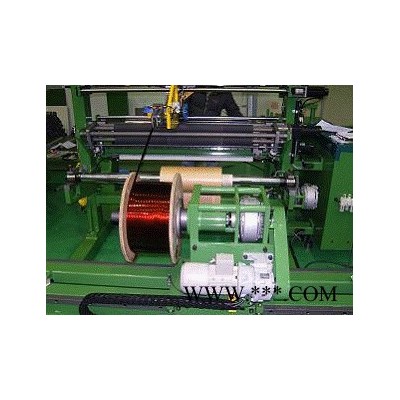

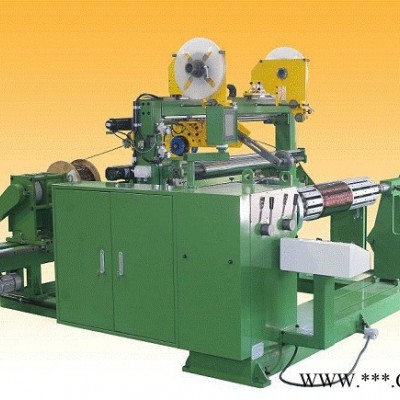

UHS35 型号为生产电力变压器而被所设计的。这机械还应用于铜丝用绕线机
○ 圆形与矩形金属丝用线圈
○ 自动金属丝引导方向机
○ 装有每个范围的频率转换器的变速
○电磁开动的制动系统
○ 通过触屏的展示
2.一般说明
1) 加工原料 --------------------- 矩形的铜和铝线圈
2) 处理带数量 --------------------- 1个线圈
3) 线圈尺寸 ------------------------ 4毫米t x 20毫米 width & 0.3 to 3.0毫米 round coil
4) 线圈宽度 --------------------- 1000毫米(**大)
5) 线圈装载重量 --------------- 800kgs. (**大)
6) 线圈外径 ------------------------ ￠700 (**大)
7) 控制系统 ------------------------ AC motor speed control
8) 主要电源 ------------------------ AC 380 Volt, 50Hz.4w, 3 phase or 用户决定
9) 机械重量 ----------------------- 1300kg(approx.)仅用于绕线 only winde
3.加工装备安排和范围的详细内容
1) 线圈绕线机 (UHS35S) ------------------ 1 set
2) 圆形线圈供应和拉紧装备 ------------------ 1 set (选项 1)
3) 矩形线圈供应和拉紧装备 ------------------ 1 set (选项 2)
4) 绝缘供应装备和开卷机 ------------------ 1 set (选项 3)
5) 端部绝缘装备 ------------------ 1 set (选项 4)
4. 有关个别装备的说明
线圈绕线装备
线圈直径 --------------------- 1￠ 700 (**大)
线圈宽度 --------------------- 1000 毫米 (**大)
中心间距 --------------------- 450(min) 1500 毫米 (**大)
装载于轴间 --------------- 800kg
地面上高度 --------------- 900 毫米
速率范围 ------------------ 0 ~ 30 – 90 – 110 - 120 – 300 - 450 RPM
尾座莫氏纬度 ------------ MT-05
住转动 --------------------- 装有频率转换器的交流发动机
[ 绕线] [ 线圈引导 ]
1) 控制系统
电气设备 -------------------- 操作板, ( 数码计数器、速度控制、开关)、主面板 ( 逆变器、 NFB、 MG S/W )
输入电源 -------------------- 3 phase 50Hz/ 380V or 用户决定电压
电源消耗 -------------------- 3 phase 5 KVA (大约)
功能 ------------------------- 平稳起止、 速度调节、图层数码展示、使用脚踏开关的起止等
2) 圆形线圈供应与拉紧装备(选项 1)
型号l ------------------------ URT100
拉紧程度调节器 ----------- 按弹簧的状态
3) 矩形线圈供应与拉紧装备 (选项 2)
开动系统 --------------------------------- 有速度调节功能的交流发动机
方向转换 --------------------------------- 通过传感器操作 (左-右 )
线圈拉紧程度调节器 ------------------- 通过粉制动器系统操作
线圈数量 ------------------------------------ 1
传导支架宽度 ------------------------------ 900毫米 (**大.)
供应线圈外径 ----------------------------- 600 m/m (**大)
线圈装载重量 ------------------------------ 500kgs(**大)
4) 绝缘供应装备与开卷机 (选项 3)
绝缘宽度 ---------------------------------- 950 毫米(**大)
供应线圈内经 ---------------------------- 70/76 毫米
供应线圈外径 ---------------------------- 400 m/m (**大)
线圈供应数量 ---------------------------- 1
使用可调节的粉制动工具的制动
5) 端部绝缘装备 (选项 4)
装备数量 ----------------------------------- 2 sets
供应线圈内经 ----------------------------- 70/76毫米
供应线圈外径 ----------------------------- 400毫米(**大)
端部带宽度 -------------------------------- 60毫米(**大)
6) 备件(包括)
带 ------------------------------------------- 1set
备件
7) 尺寸规格和要求
整体 (有选项 ) ---------------------------- 2800毫米W x 3100毫米D x 2000毫米 H (大约)
环境温度 ----------------------------------- min. 5 °C - **大. 40°C
交流电源 ----------------------------------- 5Kva
9) 超过供应范围
A) 在购买人的工厂电气供应装备、布线材料及布线工作
B) 在工厂的安全栅栏及类似装备
10) 注意
镀金：进行一次防止腐蚀镀金，然后再进行**两次镀金(聚氨酯 涂料)
购买人或代表人允许在工厂里加工中对所有的装备进行检验。
