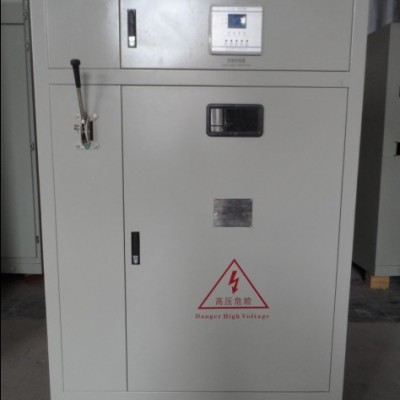

AL-ZFK变压器片散式风冷控制器|保定奥兰新研发的风冷控制柜

保定奥兰电气根据市场需求研发生产出了变压器风冷控制柜。

一般情况下油式变压器会用到风冷控制柜，根据冷确方式可分为以下几类：

1、自冷式  不需要风冷设备，只有散热片

2、片散工  散热片+风扇

3、冷确器循环，油冷式

4、水冷式

5、六弗化硫

由于变压器在运行过程中产生大量的热量，如果热量不能有效及时的散发出去．会使变压器本体温度过高从而造成对本体严重的破坏继而影响整个电网的输配电正常运行。风冷控制柜通过控制变压器冷却系统的风机和油泵的运行情况从而达到快速高效的降低变压器本体温度的效果。是大型电力变压器不可或缺的辅助控制系统。

控制原理：

控制柜具有手动、自动和远方控制三种运行模式

1．手动模式

  此种运行模式需操作人员在现场对控制柜进行操作，冷却器工作状态不受变压器温度和负荷的控制，根据操作员意愿各组风机或油泵置于运行或停止状态。此种模式一般为运行前电气试验时或进行检修时使用；

2．自动模式

  此运行模式下，控制柜可根据变压器自身的温度和负荷自行启动或停止电机。当变压器温度或负荷达到预设值时．控制柜自动启动相应的电机，增加冷却器                   散热效果当变压器温度或负荷低干预设值时，控制柜自动停止相部分电机，以达到节能的目的。如果是冷却器式散热式，系统还可以自动设置各组冷却器的状态，使多组冷却器循环工作，以达到**优配置延长冷却器使用寿命。如果有冷却器发生故障。系统自动投入备用冷却器，并发出报警信号。

3．远方控制模式

  在此模式下，后台监控可以检测每组冷却器的运行状态和参数，并能对此进行控制。

4．自动温湿度控制

  为了保证控制柜内的运行环境．柜子加装了自动温湿度控制器，可以根据设置自动调 节内部的温度和湿度，避免由于温度或湿度对电器元件造成的损害从而影响到系统的运行。

六、智能型风冷控制柜

智能型风冷控制柜，是以可编程控制器PLC为核心．集变压器冷却系统的数据采集分析、运行控制、保护于一体的冷却装置智能化投切设备。

 1、可靠性：全部采用进口继电器，采用独特的电机保护线路 ，任意一台电机出现故障时，系统只切除故障电机，其余风机电机正常运行．提高了风冷控制装置在高温季节的冷却效率，克服风冷装置任意一台电机故障必须切除整组风机的缺点。

2、控制灵活：BW-FJKZ可编程控制箱可按时间设定启动多组风冷／冷却器，可避免同时启动产生的冲击电流：同时可以实现工作、辅助、备用之间的自动切换。充分使用每台风冷／冷却器，延长电机的使用寿命。另外也可根据用户的特殊要求灵活修改逻辑程序。

3、可扩展性：PLC可编程控制器可以方便的扩展I／0模块．在现场可以方便的扩展控制箱功能。

 4、通讯功能：BW-FJKZ可编程控制器控制箱可以通过通讯接口与显示终端和打印机等   外设 相连。及时将冷却器的运行情况反映到控制室，便于监视冷却器的运行情况，及时维护。

5、网络特性：BW-FJKZ可编程控制器控制箱可以实现多台PLC之间或多台PLC与一台计算机之间的通讯联网要求，从而组成多级分布式控制系统，满足现代智能化电厂，智能化变电站的要求。
