| 测量范围 | 0-50KV |
|---|---|
| 产地 | 上海 |
| 电压测量误差 | 0.1 |
| 环境温度 | -15-45 ℃ |
| 类型 | 耐压测试仪 |
| 输出电压 | 0-50K V |
| 输入电压 | 220 V |
| 外形尺寸 | 400-300-600 |
| 重量 | 50KG |
| 品牌 | 蓝巢 |
| 型号 | LCSB |
| 加工定制 | 是 |

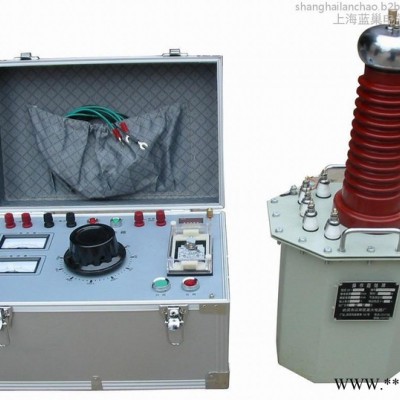

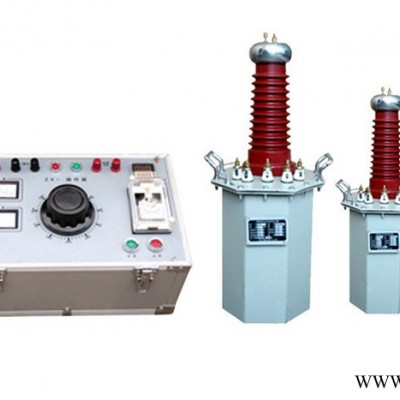

LCSB50系列高压试验变压器操作箱适用于0.5～10KVA试验变压器的调压控制。
其工作原理是：通过调整自耦调压器输出电压，实现对试验变压器额定电压范围内的工作电压调节。同时，操作台内装有高压输出电压表，低压输入电流表及过流保护电路。可非常方便地读取试验电压值，并能可靠地保护设备。其原理简单、结构紧凑、工作可靠，是进行耐压试验的理想设备。
产品特点
◆监视功能：输出电流
仪表电压
零位指示分/合闸指示计时指示
◆保护功能：过流保护
时间继电器
◆采用新型时间继电器，计时范围更广。
◆采用新型电流继电器，更**、更可靠，确保人身及设备安全。
◆结构合理，体积小，重量轻
技术指标
◆容量：0.5～10KVA
◆输入电压：AC220V
◆输出电压：0～200V
◆高压显示范围：AC0～200KV DC0～280

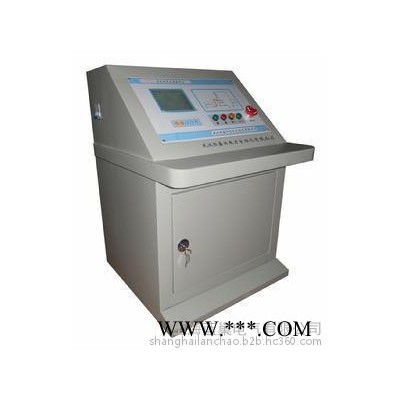

上海蓝巢电气有限公司专业生产的系列试验变压器专用配套设备，该控制箱（台）具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。是我公司生产的系列试验变压器专用配套设备，该控制箱（台）具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。
操作程序
1.按相关规程设置好场地，接好设备连线，有条件的地区应有专门负责安全的人员在场指导。
2.操作前应根据被试品的容量及电压等级，调整好电流继电器（KA）。
3.合上电源开关，按下送电按钮接触器吸合，调压器带电电源信号灯灭，送电信号灯亮，此时可以进行升压试验。
4.缓慢顺时针旋动调压器手柄（电动控制台按下点升按钮）并密切注视电压表（应以每秒3KV的速度升压为宜）当升压至被试品规定的耐压值时应及时按下计时按钮，并密切注视被试品情况。
5.当达到被试品规定的耐压时间时台（箱）内会发出报警（铃）声，表示被试品耐压合格，此时应将调压器手柄逆时针方向旋动（电动控制台按下点降按钮）使调压器归零。并按下停止按钮，切断电源。
6.在升压或耐压试验过程中，如出现过电压，应及时逆时针旋动调压器旋钮（电动控制台按下点降按钮）使电压回到规定值。
7.试验过程中如电流表电流指示超出被试品规定的范围，应立即停止升压找出相关原因再行试验。
8.在升压或耐压试验过程中，如发生短路、闪络、击穿等过电流时，电流继电器会动作使调压器自动断电，表示被试品不合格,此时应将调压器回零，并将计时按钮复位。以便下次操作。
使用条件
环境温度：0--40℃ 海拔高度：<2000m 相对湿度：<85% 使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及其它**性和腐蚀性介质。
别称
试验变压器控制箱、试验变压器控制台、试验变控制箱、试验变控制台、试验变压器电源控制箱、试验变压器电源控制台、试验变专用调压器、试验变压器专用调压器、试验变压器专用控制箱、试验变压器专用控制台
注意事项
1.开箱时应检查电器元件及接触点有否运输损坏及接触不良。
2.使用前应检查各电器的接触是否良好，特别是调压器碳刷的接触一定要良好。
3.应严格按照相关的操作规程操作，严禁私自使用或无安全员监督的情况下使用
4.该设备应存放在通风、干燥、无腐蚀性气体的地方。
