| 用途 | 用于线圈的辐向整形压紧 |
|---|---|
| 产地 | 山东 |
| 动力类型 | 点动、自动两种操作方式 |
| 控制形式 | 点动、自动两种操作方式 |
| 驱动方式 | 液压 |
| 柱数 | 单柱 |
| 适用行业 | 通用 |
| 自动化程度 | 半自动 |
| 作用对象材质 | 金属 |
| 品牌 | 御锦铭 |
| 型号 | YLJ-100 |
济南御锦铭数控设备有限公司，成立于2016年1月，经过不懈努力,已成为一家专业提供变压器、电抗器、互感器专用设备的系统配套商，可以系统提供生产制造电力产品的专业设备产品，并可以帮助解决进口设备的系统更新和维护，提供进口设备的配件供应和配件的国产化替代等服务。
公司在职人员20余人，其中技工占30%以上，公司拥有标准厂房3000平米、拥有的配件加工协作单位，国内优质零配件供应商，具备年产千万以上产值的生产能力。公司理念坚持以用户的难题为自己的课题，致力于推广先进的设备，推动正确的维护、依托成功的案例经验，真诚细致的服务与客户。本公司致力于解决用户维护设备的烦恼，提供长期维护指导，解决设备维修与生产的矛盾，解决影响生产效率的难题，让用户在优质的设备使用中提高生产效率。公司严把生产的采购和产品出厂质量检验等工作，保证了公司向用户提供高质量的产品。
本公司主导产品为变压器专用设备，如绕线机、自动排线绕线机，可调模、铁芯横剪线、纵剪线、箔绕机、干变生产设备、浇注模具、放线架、剪板机、卷板机、铁轭绝缘工作台、电动平车、线圈压床、铁芯翻转平台、线圈装配架等系列产品，各系列主要产品的技术水平和市场占有率历年来在业界始终处于地位。
本公司依靠自身的技术优势、市场网络优势、先进管理优势，发扬多年的加工制作优势，以发展高端设备制造业为己任，迅速做强做大，努力赶超世界先进水平，争创国际名牌，建立具备现代企业体制和机制的高新技术企业，保持在行业中销售收入、技术水平、产品质量的优势为中国设备制造业的辉煌做出应有的贡献。
本公司主导产品为变压器专用设备低压绕线机、高压自动排线绕线机、可调式绕线模、箔式绕线机、器身装配台、层绝缘折纸机、干变生产设备、干变浇注模具、放线架、铁芯横剪线、纵剪线、线圈整形压床、铁芯翻转平台、线圈装配架等系列产品，各系列主要产品的技术水平和市场占有率历年来在业界始终处于优越地位。
企业宗旨
公司诚信经营，品质追求卓越，设备服务先进
本设备是对绕制完毕的线圈按设计要求的外观尺寸进行整形，结合线圈所能承受的最大压强设定压机工作参数，采用手工操作的形式完成工艺过程。
用途：用于线圈的辐向整形压紧。
设备的组成和功能

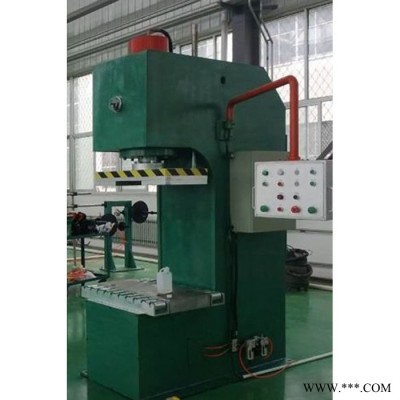

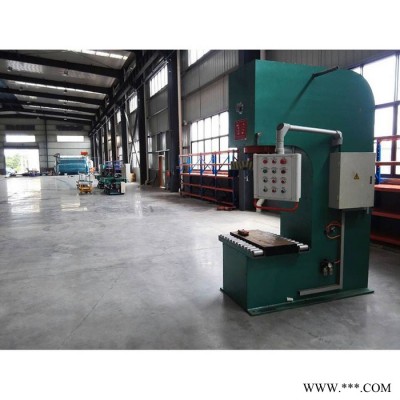

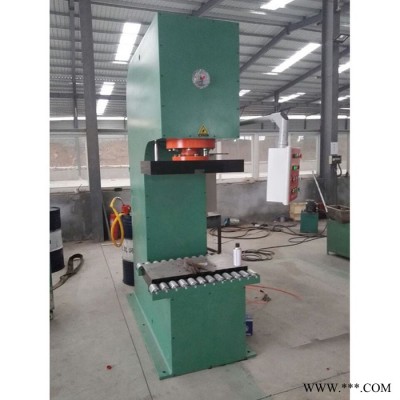

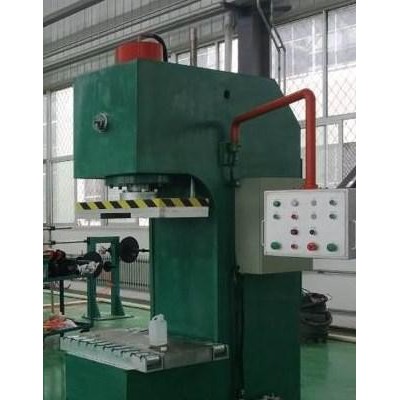

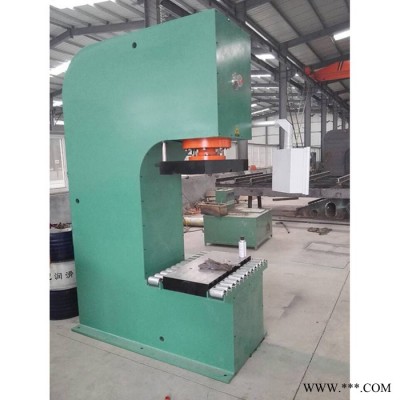

该机床只要由床身、主油缸、液压站、液压系统、气动系统、工作台等部分组成。床身由钢板焊接而成,呈：C型结构，液压站置于床身内部，油位高底通过油标显示，电动机、油泵是通过联轴节连成一个整体，便于拆装。
2.1公称压力为100吨
2.2受压工作台尺寸为长*宽*高=800*400*100mm(宽度方向即可喉深方向)；工作台面距地面715mm.
2.3工作台宽度方向（即喉深方向）的两边设置滚道。滚道通过气动装置能向上升起，抬起整形工件。单边滚道装置水平尺寸为800*145（含间隙）mm。
2.4压头下端配装压板，压板与床间设2只导柱套以确保压板在工作时不发生转动，压板尺寸为80*760*410（银灰漆），压板中间安装弹性吊钩。
2.5压板在操作过程中随手工点动而上升或下降，上升或下降过程中在任意位置均可停止并保压，一直保压到获得新的指令为止。
2.6采用悬挂式的操作箱形式，操作箱位于压机右侧，距地面1300mm到1600mm的高度范围内，操作箱可绕本身的垂直中心线自由转动，方便操作。
2.7操作面板上设 置电源指示、蜂鸣器等元件，设置压力调整旋钮和相应的指令装置，设置压板上升、压板下降、滚道上升、滚道下降、紧急停机等功能按钮，为避免误操作，压板下降采用双手双按钮操作，双按钮之间应有一定间距并采用明显有别于其他按钮的形式（大小和颜色），设置油泵开关按钮及指示灯
2.8电器采用集中控制，有点动、自动两种操作方式，操作更简单、实用。
2.9压板升降、滚道升降、动作相互之间为联锁。
1、主要参数
| 序号 | 项目 | 单位 | 数值 | |
| 1 | 公称压力 | KN | 1000 | |
| 2 | 液体最大工作压力 | Mpa | 25 | |
| 3 | 喉深净尺寸 | Mm | 385 | |
| 4 | 滑块下平面距工作台最大距离 | Mm | 800 | |
| 5 | 滑块最大行程 | Mm | 530 | |
| 6 | 滑块下行速度(有压力) | mms | 25 | |
| 7 | 滑块下行速度（无压力） | mm/s | 45 | |
| 8 | 工作台尺寸 | 前后 | Mm | 400 |
| 左右 | 800 | |||
| 9 | 工作台离地面高度 | Mm | 710 | |
| 10 | 气动轨道升起后高度 | Mm | 800 | |
| 11 | 电机功率 | Kw | 11 | |
| 12 | 机床外形尺寸 | 前后 | mm | 1690 |
| 左右 | 1000 | |||
| 总高度 | 2600 | |||
