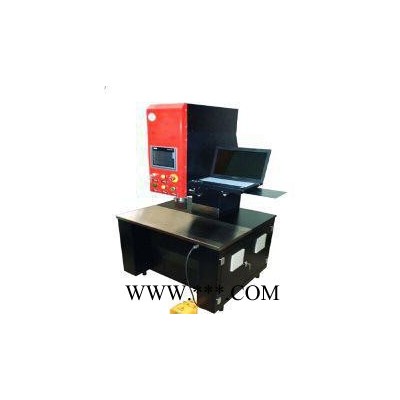

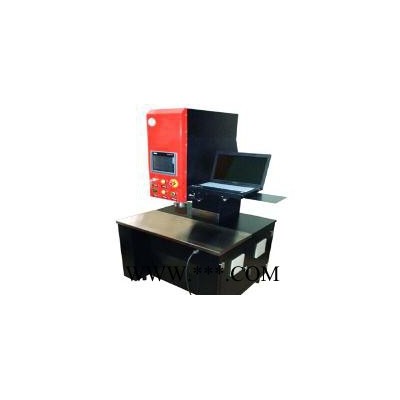

YJ-SF系列高性能连接器压接机

产品描述

YJ-SF20、YJ-SF30、YJ-SF50系列精密连接器压接机（中国**号：ZL201220556083.9）是可耐特公司**一代高性能精密、伺服型压接设备。压接过程中，该系列设备可以分多段精密控制压接距离、压接速度、压接压力，可**解决目前全球各种PCB压接用连接器的压接量产。该系列设备重要配件均产自德国、日本，适用于各类高速高密精密连接器的压接装配，亦可用于普通中低速连接器的压接装配。该设备沿袭继承了YJ-25压接机专业、高效、易用的优点，人性化、立式一体化设计，程序一键调用，压头任意旋转等。

主要技术参数

•**大压接力：20kN、30kN、50kN三种规格可选

•可编程3段工作压力，并设定压力上限与下限，范围：50N–20~50 kN任意，超限报警；

•可编程3段工作行程：0.002~100.000mm任意

•行程编程精度：0.002mm

•重复定位精度：0.02mm

•压接速度：0.002mm/s~100mm/s任意

•可编程2段保压时间：001~10.000秒任意

•5种压接工作模式任选

??2段位置控制；

??3段位置控制；

??2段纯压力控制；

??2段（位置+压力）控制；

??3段（位置+压力）控制；

•2种压力曲线显示方式：压力-距离曲线、压力-时间曲线；

•可编程并储存的程序数：0前的版本共100个（0~99），V4.0及4.0后的版本为90个（0~89）；加选配功能后，程序数量不限。

•工作台面积（mm）长940 X宽405

•实际支持的印制电路板面积（mm）：长940及以上尺寸，宽**大700、460两种。

•电源：AC220V，2KVA、3KVA两种。

•整机外形尺寸（mm）：高1640 X宽940 X深840

•设备重量（kg）：620、650、750三种。

选项功能

PC设备及PC侧的增值功能：

•过程数据追溯、程序上传下载、离线编程、SPC统计过程控制等。

•条码数据的输入并在日志中存储；

•曲线缩放功能；

•在标配设备侧，在线编程时支持上模、下模型号或编号的录入，并可随程序一起上传至PC；

•在选配PC侧，离线编程时，可以随程序一起进行上下模型号或编号的新增、修改、上传、下载等。
