| 规格 | M30*1.5(2) |
|---|---|
| 材质 | 铜镀镍、不锈钢 |
| 颜色 | 金属本色 |
| 加工定制 | 是 |
| 质量执行标准 | 国标 |
| 质量认证 | CE |
| 阻燃性 | 阻燃 |
| 耐温 | -20-120 |
| 型号 | PGMGNPT |
| 产地 | 天津 |
电缆接头使用注意事项：
在铺设电缆的过程中，非常容易碰到的一种情况，就是线缆的长度不太容易符合需要。也就是说正常情况下，长距离的电缆铺设需要，其实需要用不同长度的线缆进行对接而成需要的线缆长度。那么正常情况下，在进行线缆对接过程中使用到的一个接头是哪种类型的呢？简单来说这个用在线缆之间的电缆接头也叫做是电缆头，它有两种类型的区分，一种是中间接头、一种是终端接头，而有关电缆接头选择使用的时候下面的这几点一定要知晓。
1、类型的选择
根据实际与需要来进行预估需要的中间接头和终端接头各是多少个，其实这个是有必要的。因为这个中间接头和终端接头其实是两种类型，使用情况不是太一样。
2、制作材质不同
制作电缆接头的材质有三种材料类型，分别是：热缩式、干包式和树脂浇注式的。在使用过程中，需要结合电缆承载电流的大小来考虑材质的问题。
3、价格不同
接线头的线芯分成了铜芯和铝芯两种，故而其价格也是不大相同的。
电缆接头在电缆铺设过程中几乎是一个不可或缺的部分，不会因为接线头多少而去忽略这个辅助设施。事实上，因为这个辅助设施的存在，让电缆接线成功后更加容易的成为一个整体去进行承载电流通过。在使用的时候要区分中间接头和终端接头的不同。
详细参数说明：

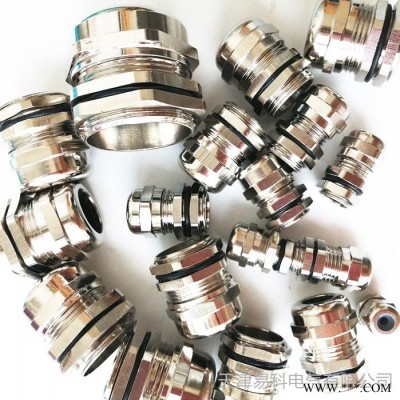

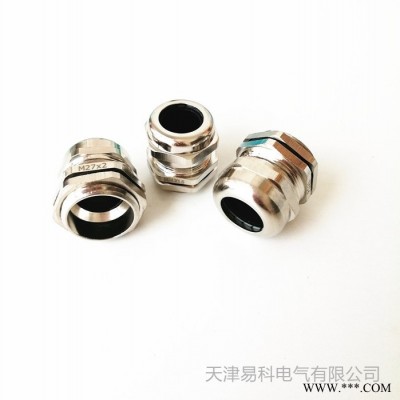

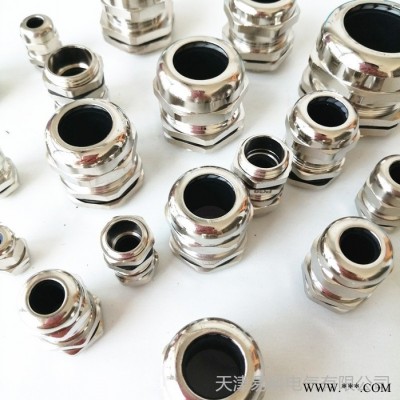

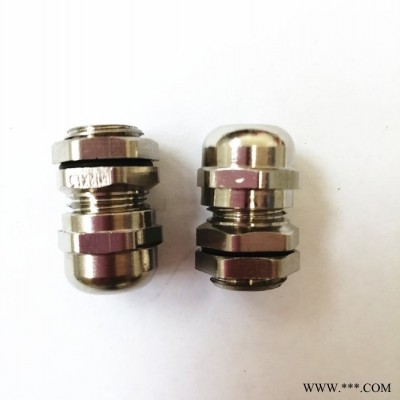

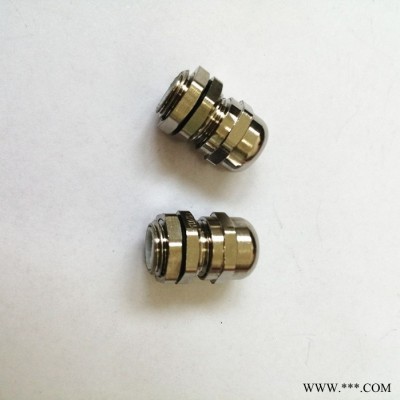

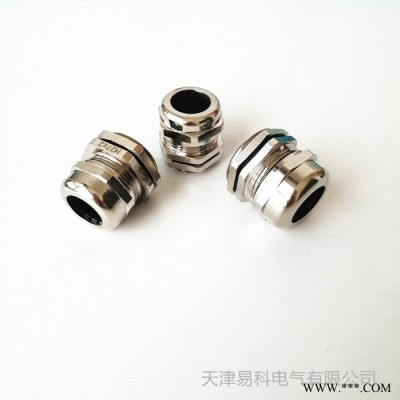

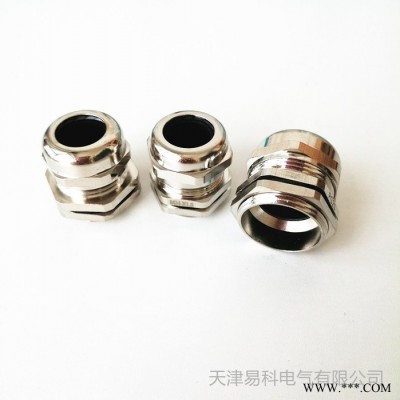

1、产品材质：可分为铜电缆接头、不锈钢电缆接头、尼龙电缆接头
2、产品特性：特殊夹紧爪与加紧圈凹凸相扣设计，配合迫紧头，装配简单，夹紧电缆范围大，抗拉力强，防水防尘，耐腐蚀。 2、产品材质：接头主体黄铜镀镍材质，夹紧件为尼龙(PA)材质，密封件和O型圈采用丁晴橡胶（NBR）制成。
3、防护等级：IP68。工作温度：静态：-40℃到100℃，短时间达120℃。动态：-20℃到 80℃，短时间100℃。
4、 螺纹长度：短螺纹适合于薄型机板的开孔或有内螺纹的设备上；长螺纹适合厚型机板。也可定制加长型螺纹。
5、使用方法：电缆接头是电缆的配套产品，一端将电缆锁紧，另一端接入设备。
| 螺纹规格公制AG Specification of thread AG | 螺纹规格PG Specification of thread PG | 螺纹规格NPT Specification of thread AG | 螺纹规格G Specification of thread G | 适用电缆 Cable range | 螺纹长度GL Thread length | 接合长度H Joint length | 扳手经 Spanner diameter |
| M12*1.5 | PG7 | NPT1/4 | G1/4 | 3-6.5 | 7mm | 19mm | 14mm |
| M14*1.5 | 4-8 | 7mm | 19mm | 18mm | |||
| M16*1.5 | PG9 | NPT3/8 | G3/8 | 4-8 | 8mm | 20mm | 18mm |
| M18*1.5 | PG11 | 5-10 | 8mm | 21mm | 20mm | ||
| M20*1.5 | PG13.5 | NPT1/2 | G1/2 | 6-12 | 8mm | 22mm | 22mm |
| M22*1.5 | PG16 | 10-14 | 8mm | 23mm | 24mm | ||
| M24*1.5 | 10-14 | 9mm | 25mm | 24/27mm | |||
| M25*1.5 | PG19 | 10-14 | 9mm | 25mm | 24/27mm | ||
| M25*1.5 | NPT3/4 | G3/4 | 13-18 | 9mm | 27mm | 30mm | |
| M27*1.5(2) | 13-18 | 9mm | 27mm | 30mm | |||
| M28*1.5(2) | PG21 | 13-18 | 9mm | 27mm | 30mm | ||
| M30*1.5(2) | 13-18 | 9mm | 29mm | 30/32mm | |||
| M32*1.5(2) | PG25 | 15-22 | 10mm | 29mm | 35mm | ||
| M33*1.5(2) | 15-22 | 10mm | 29mm | 35mm | |||
| M36*1.5(2) | PG29 | NPT1 | 18-25 | 10mm | 31mm | 40mm | |
| M37*1.5(2) | G1 | 18-25 | 10mm | 31mm | 40mm | ||
| M40*1.5(2) | 18-25 | 11mm | 31mm | 40/45mm | |||
| M40*1.5(2) | 22-30 | 11mm | 35mm | 45mm | |||
| M42*1.5(2) | PG36 | NPT1-1/4 | 22-30 | 11mm | 35mm | 45mm | |
| M47*1.5(2) | G1-1/4 | 25-33 | 11mm | 37mm | 50mm | ||
| M48*1.5(2) | 25-33 | 11mm | 37mm | 50mm | |||
| M50*1.5(2) | PG42 | NPT1-1/2 | 32-38 | 12mm | 37mm | 55/57mm | |
| M54*1.5(2) | G1-1/2 | 32-38 | 12mm | 38mm | 57mm | ||
| M56*1.5(2) | PG48 | NPT2 | 32-38 | 12mm | 38mm | 57/59mm | |
| M60*1.5(2) | G2 | 37-44 | 13mm | 38mm | 65mm | ||
| M63*1.5(2) | 37-44 | 13mm | 38mm | 65mm | |||
| M64*1.5(2) | PG63 | NPT2-1/2 | 37-44 | 13mm | 38mm | 65/68mm | |
| M72*2 | G2-1/2 | 42-52 | 15mm | 42mm | 77mm | ||
| M75*2 | 42-52 | 15mm | 42mm | 77mm | |||
| M80*2 | NPT3 | 55-62 | 15mm | 45mm | 90mm | ||
| M88*2 | G3 | 65-70 | 15mm | 45mm | 94mm | ||
| M100*2 | 78-84 | 15mm | 45mm | 110mm |
