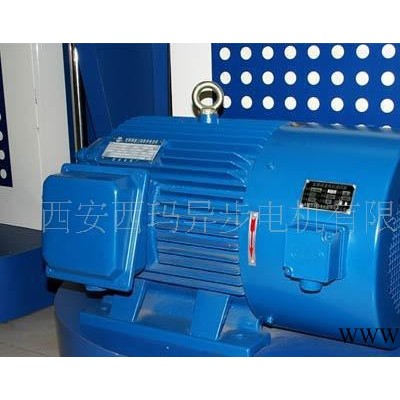

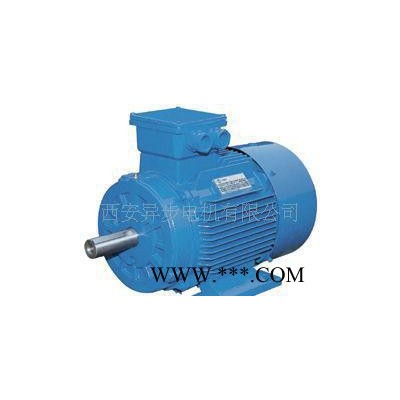

【原厂**】西安电机厂生产的西玛电机YJTG系列三相异步变频电机

                                      YJTG系列变频调速三相异步变频电机

一、西安电机厂YJTG系列三相异步变频电机概述

    西安电机厂YJTG系列变频调速三相异步电机是为适应市场需要，在引进国外先进技术及总结本厂多年生产YJT系列变频调速电机经验的基础上而开发研制的新一代变频调速电机。在电磁设计方面，对定、转子槽形及绕组型式、接法等进行了调整，使其能适应变频器电源供电的状况，并且，既能保证电机在高频时的过载能力，又能在低频时保持恒转矩输出。在结构设计方面，安装尺寸与Y系列电相同，除长度尺寸外，其它外形尺寸亦与Y系列电机相同，互换性强，便于用户配套使用。西安电机厂YJTG系列采用独立的轴流通风强迫通风，保证三相异步电机在整个频率范围内均具有较好的冷却效果，温升不超过规定值。

    西安电机厂YJTG系列三相异步电机变频调速与变频装置构成的调速系统，与其它调速方式相比，节能效果显著，调速性能好，调速范围广，具有噪音低、振动小，可与国内外各种变频器配套的特点，可广泛应用干轻工、纺织、化工、冶金、机床等行业的恒转矩、恒功率调速的场合及风机、水泵等的节能调速，有助于实现调速系统的自动化控制。

    西安电机厂YJTG系列三相异步电机的4极电机符合《小型变频变压调速电动机及电源技术条件》JB/T7118-93的规定，其它极数的电机符合IEC34-1的规定，也符合GB/T755的规定。

二、西安电机厂YJTG系列三相异步电机型号说明
    YJTG200L1-6：“YJTG”表示电机型号，“200”表示中心高（mm），“L”表示机座长度代号，“1”表示铁心长度代号，“6”      表示电机极数。

三、西安电机厂YJTG系列三相异步电机使用条件：
    1、海拔不超过1000m。
    2、环境空气温度随季节而变化，但不超过40**不超过-15℃。
    3**湿月平均相对湿度为90％，同时该月月平均**低温度不高于25℃。

四、西安电机厂YJTG系列三相异步电机结构形式：
   1、外壳防护等级为IP44，也可按用户要求制成IP54。
   2、冷却方式为全封闭带轴流通风机冷却(1C416)。
   3、根据用户要求可带各种高分辨率的传感器(光电编码器、旋转变压器及测速发电机)。
   4、根据用户要求可带电磁制动器(通电、失电制动均可)、齿轮减速机等附件。
   5、从轴伸端视之，电机接线盒位于机座右侧，也可按用户要求位于机座左侧或顶部。

五、西安电机厂YJTG系列三相异步电机主要技术性能：
  1、该西安电机厂YJTG系列三相异步电机为连续工作制。
  2、YJTG系列西安电机厂三相异步电机的额定电压为380V，额定频率为50Hz。也可根据用户要求确定额定点的电压和频率。
  3、绝缘等级为F级。
  4、H80～225中心高，5～50Hz为恒转矩调速，H250～355中心高，3～50Hz为恒转矩调速，50～100Hz为恒功率调速。也可根据用户要求确定调频范围。
  5、过载能力强。
  6、低速性能好。
  7、280及以下机座号为Y接法，315、355为△接法。

六、西安电机厂YJTG系列三相异步电机订货须知：
    1、订货时请注明电机型号、额定功率、额定电压、额定频率、调频范围(对2极电机尤其重要)、安装形式等。
    2、若对电动机电压等级、调速特性、绝缘等级、防护等级、安装尺寸等有特殊要求，请在订货时说明，另商商议。
