| 类型 | 气动冲床 |
|---|---|
| 动力类型 | 联合传动 |
| 主电机功率 | 11（kw） |
| 公称压力 | 1250（kn） |
| 喉口深度 | 350（mm） |
| 滑块行程 | 180（mm） |
| 模柄孔尺寸 | 70（φmm*mm） |
| 布局形式 | 立式 |
| 适用范围 | 通用 |
| 适用行业 | 通用 |
| 行程次数 | 50 |
| 作用对象材质 | 金属 |
| 产品类型 | 全新 |
| 是否库存 | 是 |
| 售后服务 | 整机一年保修，全国联保，终身售后服务 |
| 品牌 | 沃得精机 |
| 型号 | JH21-125T |

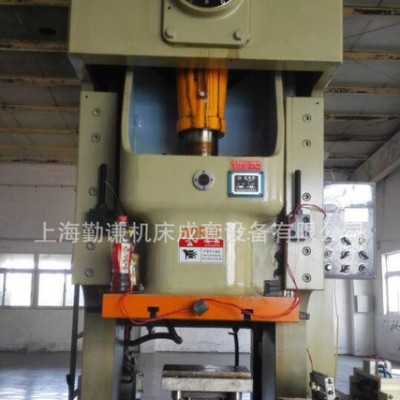

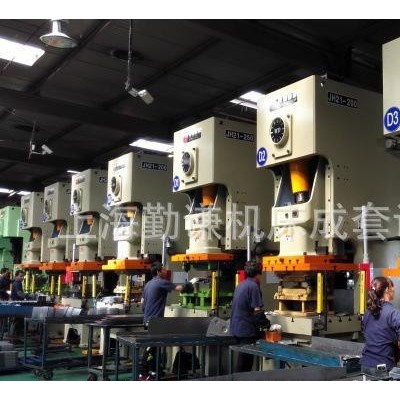

JH21系列开式固定台压力机
持重端庄的外形结构，细腻考究的油漆工艺，颇具匠心的制造技术，业界**的**配置，久经考验的内在品质，精益求精的开放心态，尽显沃得精机JH21系列压力机的智者风范。
性能特点：
| 曲轴纵置，结构紧凑，曲轴经高频率淬火后磨削处理，光洁度好，转动灵活；矩形六面加长导轨，导向面青铜镶板，导向精度高。 |
| 气动双平衡缸，平衡滑块和上模重量，降低冲击和噪音，消除连杆与滑块间隙，减少受力零件冲击与磨损。 |
| 整体采用进口PLC集中控制，气路选用进口安全双联阀控制，可实现点动、寸动、单次和连续冲压。 |
| 滑块、导轨、工作台板、连杆、接套等关键件均采用树脂砂制造，与一般的粘土砂制造相比，改善表面粗糙度1-2级，提高尺寸精度2-3级。 |
| JH21-60及以上吨位产品采用电动调节装模高度**配置，关键件如气动原件、电器原件、密封件、按钮等均选用进口件。 |
选用配置：
（用户选用，应在合同中注明）
| 技术参数 | 代号 | 单位 | JH21-80 | JH21-125 | JH21-160 | |
| 滑块公称力 | Pe | KN | 800 | 1250 | 1600 | |
| 公称力行程 | Sp | mm | 5 | 6 | 6 | |
| 滑块行程 | S | mm | 160 | 180 | 200 | |
| 行程次数 | 固定 | n | times/min | 60 | 50 | 45 |
| 可变 | times/min | 40-60 | 35-50 | 30-45 | ||
| 封闭高度 | H2 | mm | 320 | 350 | 400 | |
| 封闭高度调节量 | t | mm | 80 | 90 | 100 | |
| 滑块中心至机身距离 | C1 | mm | 310 | 350 | 400 | |
| 立柱距离 | d1 | mm | 610 | 670 | 736 | |
| 滑块底面尺寸 | 左右 | a | mm | 540 | 620 | 700 |
| 前后 | b | mm | 460 | 520 | 580 | |
| 模柄孔尺寸 | 直径 | d | mm | 50 | 70 | 70 |
| 深度 | i | mm | 65 | 90 | 100 | |
| 工作台尺寸 | 左右 | C | mm | 950 | 1100 | 1170 |
| 前后 | D | mm | 600 | 680 | 760 | |
| 落料孔直径 | φ | mm | 180 | 200 | 180 | |
| 工作台厚度 | H3 | mm | 140 | 155 | 165 | |
| 工作台离地面距离 | H1 | mm | 900 | 900 | 900 | |
| 外形尺寸 | 前后 | A | mm | 1765 | 2040 | 2305 |
| 左右 | B | mm | 1200 | 1320 | 1420 | |
| 高 | H | mm | 2725 | 3035 | 3215 | |
| 地脚螺栓距离 | 前后 | a＇ | mm | 1210 | 1430 | 1665 |
| 左右 | b＇ | mm | 920 | 1040 | 1140 | |
| 电动机 | 型号 | Y132M-4 | Y160M-4 | Y160L-4 | ||
| 功率 | KW | 7.5 | 11 | 15 | ||
| 重量 | kg | 6450 | 9550 | 13600 | ||
