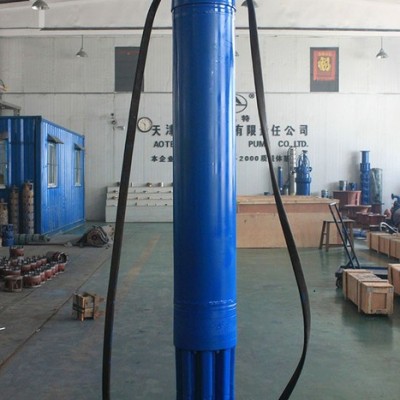

    津奥特牌YQS250型潜水电机，为我公司常规型号电机，外径235mm，适用于250mm以上的井管中使用

我厂专业生产各种水泵-欢迎致电:
天津奥特泵业有限责任公司
厂址：天津市津南区双桥河工业用欣旺路2号
联系人：张天明                    手机：15620568661
固话022-60956006                       传真022-83972202                  QQ151622343
邮箱151622343@qq.com

1：我公司产品种类良多，型号不同，价格属性有所不同，以上价格属性仅供参考，详情请来电咨询
2.以上价格无关运费方面，物流所走路线价格，欢迎来电咨询！
3.为了我们更好的合作，若您有其他需求或要求，拍下前，请先联系我们哦！

 型号说明
Y     QS     175     15
∣    ∣      ∣     └──电动机额定功率
∣    ∣      └──────电动机机座号
∣    └──────────电动机潜水运行
└─────────────异步电动机

示例：机座为175，功率为15KW的井用潜水运行三项异步电动机，其型号标注为：YQS175-15
 使用条件：
1.     电机内必须充满干净的清水或其它按规定配制的溶液；
2.     电机应完全潜入水中工作，其潜入深度不大于70m；
3.     水温不高于20℃
4.     水中的固体杂质含量不超过0.01℅
5.     水中不含较强的化学腐蚀性物质、PH值在6.5-8.5范围内，氯离子含量不超过400㎎/l
电机应立式使用，必要时应加吸水罩，以利于电机散热

适用条件
1、电动机应完全潜入水中立式（或卧式适用），其潜入深度不大于70m,但不小于20m,**位置距井底不少于5m（卧式使用时水位应高于潜水电机1m以上）。
2、介质水温不高于20℃。
3、水中固体杂质含量（重量比）不超过0.01%。
4、水中氯离子含量不得超过400mg/L；
5、水中硫化氢含量不得大于1.5mg/L；
6、介质水中不含腐蚀性物质，PH值在6.5-8.5范围内。
7、电机运行时内部应充满洁净的清水（可加防冻液）。

设备特点
★ 电机防护等级：IPX8，绝缘等级为F；
★ 充水式潜水电动机结构简单，定转子绕组和铁心直接浸在水中，冷却效果好、输出功率大、效率较高。
★ 由于充水式潜水电动机内腔所充多为清水，使用过程中产生的渗漏对所安装使用井水水质不会产生污染。
★ 充水式潜水电动机的定子绕组。铁心很轴承均在水中工作，对定子绕组所使用上网导线及其加工工艺、接头材料及包扎工艺、水润滑轴承的结构、
材料及加工工艺、铁心与金属材料的防锈防腐蚀处理等有很高的要求。

电动机结构
1、 潜水电机由定子、转子、上下导轴承、下连接法兰、底座、轴伸密封装置等组成。
2、 潜水电机各止口连接处采用密封圈密封；轴伸密封根据水质含砂量多少，选择不同方式的密封装置。（含砂量大于0.01%时采用橡胶骨架油封；
含砂量大于0.01-0.5%时采用机械密封）
3、 电动机下部装有橡胶调节囊，其作用为当电机内部热胀冷缩时及电机外部水位高低变化时，用以平衡电机内腔与水的压力。
4、 电动机定子绕组采用耐水绝缘线，有良好的绝缘能力，绕组线与耐水JHS型电缆连接。
5、 潜水电机上、下导轴承座内装有轴瓦，转子下部装有止推轴承。止推轴承由上、下止推轴承及滑板组成，用于承担轴向力。

技术支持
1、保证电机的引出电缆处端电压为380（1±5%）V，频率为50(1±1%)HZ（其它电压或频率须特殊订货）。
2、电机的**大运行电流不得大于铭牌上的标定值（即额定电流，配套厂家和用户在选用和调试潜水电泵机组的电源控制设备时，应特别注意）；
3、电机应选用合适的控制方式（可实现电机的过载、欠压、断相运行的保护并可根据水位自动控制电泵的起停）；
4、电机为连续工作制（S1）。两次起动时间间隔不得小于10分钟；

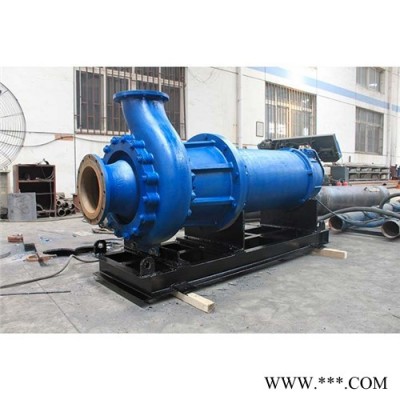

5、电机应可竖直使用，也可卧式使用（须特殊订制）；

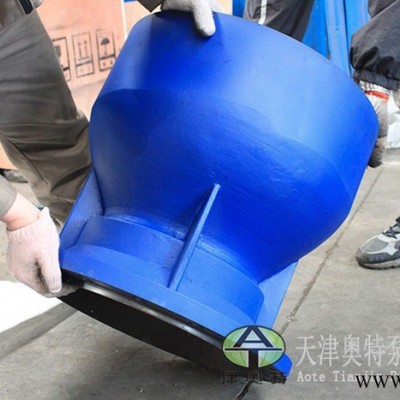

6、用于水池或超过规定的井径中时应加装吸水罩，使电机表面的水流速度达到0.5-1m/s,以保证电机良好的散热。吸水罩应将电动机和**，二级泵包括在内。

供货范围
潜水电机主机（包括3米引缆），电缆的接头绝缘粘带（包括**聚氯乙烯粘带、自熔乙丙胶带、丁基橡胶自粘带）使用维护说明书1份，合格证1份装箱单1份，
木箱包装。
注：当环境水或电网电压、频率不符合上述规定时，用户可以提出要求，本公司提供订制适用产品。
