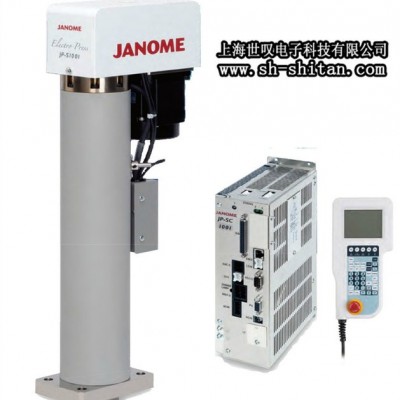

JP4系列伺服压力
更新时间：2015-05-29 作者：世叹电子

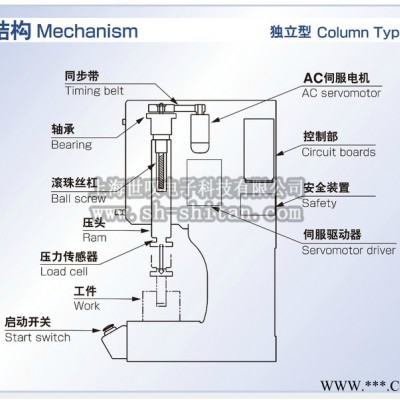

1. JP4系列 伺服压力机主要参数功能特点：
1）产品规格
| 加压能力： | 0.5kN～120kN? |
| 种类： | 单元型、标准单机型，头型 |
| 可对应无尘室： | 0.5kN/1kN/2kN/5kN/10kN/20kN/30kN/50kN |
| 压头行程： | 80mm(0.5kN/1kN/2kN) 100mm(5kN/10kN/15kN) 200mm(20kN/30kN/50kN/80kN/120kN) |
| 长行程： | 150mm(5kN/10kN/15kN) 400mm(20kN/30kN/50kN/80kN) |
| 短行程： | 25mm(10kN) |
能耗仅占油压机、气压机的1/4～1/5
3）单元型控制器小巧占用空间小
可选择标准尺寸或小型尺寸
4）操作画面简单易用
采用对话式操作画面，简单易懂，没有任何基础的现场操作人员30分钟就可以简单操作，
人员的频繁离职导致的新人教育也变得非常简单了。
5）支持8种语言
支持中文（简体字）、日语、英语、法语、西班牙语、意大利语、德语、韩语、共8种语
6）显示单位切换功能
mm/inch/、N/kgf/Lbf

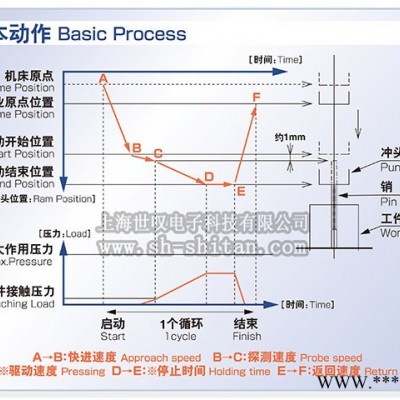

7）丰富的驱动控制模式，可以满足99.9%的客户应用需求
【１段驱动】
① 一定速度?设定位置停止
② 一定速度?设定压力停止
③ 一定速度?设定距离驱动
④ 一定速度?突变压力停止
⑤ 一定速度?增分压力停止
⑥ 一定压力?设定时间驱动
⑦ 一定压力?设定位置停止
⑧ 一定压力?设定距离驱动
【２段驱动】
⑨ ２段階?PP （位置停止、位置停止）
⑩ ２段階?DD （距离驱动、距离驱动）
? ２段階?LL （压力停止、压力停止）
? ２段階?PL （位置停止、压力停止）
? ２段階?DL （距离驱动、压力停止）
? ２段階?LP （压力停止、位置停止）
? ２段階?LD （压力停止、距离驱动）
? ２段階?FD （突变压力停止、距离驱动）
? ２段階?FI （突变压力停止、增分压力停止）
8）丰富的判定模式功能，可自动判断并报告
① 位置判定?开始点
② 压力判定?位置范围
③ 压力判定?距离范围
④ 压力(采样)?位置范围
⑤ 压力(采样)?距离范围
⑥ 速度判定?时间范围
⑦ 速度判定?位置范围
⑧ 速度判定?距离范围
⑨ 速度(采样)?时间范围
⑩ 速度(采样)?位置范围
? 速度(采样)?距离范围
? 距离判定?停止点
? 位置判定?停止点
? 压力判定?停止点
? 时间判定?停止点
? 压力判定?停止中
? 压力差判定?停止后
? 压力和判定?停止后
? 位置(距离)差判定?停止后
? 位置(距离)和判定?停止后
9）可以跟电脑连接通信
可通过PC软件保存每次压装数据
可显示每次压装数据的力位移曲线
可通过电脑编程
可通过电脑保存编程数据
注意：JP4系列伺服压力机跟JPS系列伺服压力机是不同的详细见JPS伺服压力机
10）PC软件：TaS（Teaching and Sampling）系统JP Designer示教数据的接收/编辑/编辑后的发送---“此功能非常有用，请您详细读下面的功能”
■通过JP Designer软件我们可以将伺服压力机数据读入到电脑
■举个例子：此时您可能读到了100组重叠的压装数据力位移曲线，其中90个是OK良品，10个是NG不良品
■根据这个重叠曲线我们很容易做出一个，OK和NG判断条件设定，超出了我们需要的良品范围我们可以让他报警或做记录处理。
■将数据重新编辑好后保存到电脑，再次发送到伺服压力机，好了我们现在可以放心的生产了。。。
JP Sampler（可选）运行结果数据的接收和保存
■显示运行结果数据（质量管理用数据）列表
■编制并显示基于结果数据的CPK（工序能力指数）数据
■显示运行结果数据（时间序列数据）的图表
■采样示数据的条件
■从最多20台压机收集运行结果数据
JP采样器 显示器画面
JP Reporter对所保存的运转结果数据进行分析并编制报告
■显示质量管理数据列表。
■显示基于结果数据的CPK（工序能力指数）的数值
■显示判断值、结束压力值、结束位置的度数分布（直方图）
■显示时间序列结果数据的图表
■显示基于结果数据的CPK图表
| 单元型 | ||||||||
| 压头行程（mm） | 安装 | 控制箱 | 可对应无尘车间＊１ | |||||
| 标准 | 长行程 | 短行程 | 标准 | 安装法兰 | 标准 | 小型 | ||
| JPU-054?(0.5kN) | 80 | - | - | ○ | ○ | ○ | ○ | ○ |
| JPU-104 (1kN) | 80 | - | - | ○ | ○ | ○ | ○ | ○ |
| JPU-204 (2kN) | 80 | - | - | ○ | ○ | ○ | ○ | ○ |
| JPU-504 (5kN) | 100 | 150 | - | ○ | ○ | ○ | ○ | ○ |
| JPU-1004 (10kN) | 100 | 150 | 25 | ○ | ○ | ○ | ○ | ○ |
| JPU-1504 (15kN) | 100 | 150 | - | ○ | ○ | ○ | ○ | - |
| JPU-2004 (20kN) | 200 | 400 | - | ○ | ○ | ○ | ○ | ○ |
| JPU-3004 (30kN) | 200 | 400 | - | ○ | ○ | ○ | ○ | ○ |
| JPU-5004 (50kN) | 200 | 400 | - | ○ | ○ | ○ | ○ | ○ |
| JPU-8004 (80kN) | 200 | 400 | - | ○ | ○ | ○ | ○ | - |
| JPU-12004 (120kN) | 200 | - | - | ○ | ○ | ○ | - | - |
| 标准单机型 | 头型 | ||||||
| 压头行程（mm） | 可对应无尘 车间＊１ | 静音＊２ | 压头行程(mm) | 可对应无尘 车间＊１ | |||
| 标准 | 长行程 | 标准 | 长行程 | ||||
| JP-054?(0.5kN) | 80 | - | ○ | ○ | 80 | - | ○ |
| JP-104 (1kN) | 80 | - | ○ | ○ | 80 | - | ○ |
| JP-204 (2kN) | 80 | - | ○ | ○ | 80 | - | ○ |
| JP-504 (5kN) | 100 | 150 | ○ | ○ | 100 | 150 | ○ |
| JP-1004 (10kN) | 100 | 150 | ○ | ○ | 100 | 150 | ○ |
| JP-1504 (15kN) | 100 | 150 | - | ○ | 100 | 150 | - |
| JP-2004 (20kN) | 200 | - | - | ○ | 200 | - | - |
| JP-3004 (30kN) | 200 | - | ○ | ○ | 200 | - | ○ |
| JP-5004 (50kN) | 200 | - | ○ | ○ | 200 | - | ○ |
＊１ 可对应无尘车间的机型的标配包括了冲程、安装、控制箱
＊２静音规格的标配为冲压冲程
型号的读法
| （１） | （２） | （３） | |||
| 种类 | 加压能力 | 种类 | |||
| 单元型 | U | 0.5kN | 05 | 标准 | - |
| 单元法兰型 | UF | 1kN | 10 | 长行程式 | L |
| 控制箱 | B | 2kN | 20 | 短行程式 | S |
| 小型控制箱 | BC | 5kN | 50 | 可对应无尘车间的机型 | CL |
| 标准单机型 | - | 10kN | 100 | ||
| 头型 | H | 15kN | 150 | ||
| 20kN | 200 | ||||
| 30kN | 300 | ||||
| 50kN | 500 | ||||
| 80kN | 800 | ||||
| 120kN | 1200 | ||||
| JPU/JP/JPH -054(CL) | JPU/JP/JPH -104(CL) | JPU/JP/JPH -204(CL) | JPU/JP/JPH -504(L/CL) | JPU/JP/JPH -1004(L/CL) JPU-1004S | JPU/JP/JPH -1504(L) | ||
| 最大加压能力(kN) | 0.5 | 1 | 2 | 5 | 10 | 15 | |
| 压头行程（mm） | 80 | 80 | 80 | 100 (L：150) | 100 (L：150) (S：25) | 100 （L：150） | |
| 压头速度（mm/sec） | 快进/上升时 （最大）＊１ | 166 | 166 | 166 | 166 | 166 | 100 |
| 位置重复精度（mm）＊２ | ±0.005 | ±0.005 | ±0.005 | ±0.005 | ±0.005 | ±0.005 | |
| 尺寸（mm） W×D×H （电缆突起部分除外） | 单元型 | 118×415×213 | 146×495×250 (L：146×570×250) (S：146×420×250) | 175×497×270 （L：175×572×270） | |||
| 标准单机型 | 520×567×750 | 520×585×875 (L：520×585×950) | |||||
| 头型 | 282×472×470 | 280×505×495 （L：280×505×570) | |||||
| 控制箱 | 398×280×198 | 398×280×198 | |||||
| 小型控制箱 | 150×265×275 | ||||||
| 重量（kg） | 单元型 | 25 | 35（L：42）（S：32） | 35 （L：42） | |||
| 标准单机型 | 100 | 160（L：170） | |||||
| 头型 | 80 | 100（L：110） | |||||
| 控制箱 | 13 | 13 | |||||
| 小型控制箱 | 6.5 | ||||||
| JPU/JP/JPH -2004 JPU-2004(L/CL) | JPU/JP/JPH -3004(CL) JPU-3004L | JPU/JP/JPH -5004(CL) JPU-5004L | JPU-8004(L) | JPU-12004 | ||
| 最大加压能力(kN) | 20 | 30 | 50 | 80 | 120 | |
| 压头行程(mm) | 200 （L：400） | 200 （ L：400） | 200 （ L：400） | 200 （ L：400） | 200 | |
| 压头速度（mm/sec） | 快进/上升时 （最大） ＊１ | 200 （166） | 300 （200） | 300 （200） | 200 （133） | 200 （150） |
| 位置重复精度(mm)＊２ | ±0.005 | ±0.005 | ±0.005 | ±0.005 | ±0.005 | |
| 尺寸(mm) W×D×H (电缆突起部分除外） | 单元型 | 168×675×367 （L：168×955×367） | 220x775x508 （L：230×1,065×508） | 270×775×510 （L：270×1,065×512） | 290×935×580 | |
| 标准单机型 | 520×813×1,236 | 560×985×1,315 | - | - | ||
| 头型 | 400×729×726 | 660×858×765 | - | - | ||
| 控制箱 | 398×330×198 | 549×398×230 | 549×398×230 | 550×550×256 | ||
| 小型控制箱 | 190×275×275 | 230×310×275 | - | |||
| 重量（kg） | 单元型 | 77 （L：110） | 160 （L：200） | 160 （L：200） | 300 | |
| 标准单机型 | 550 | 1,050 | - | - | ||
| 头型 | 360 | 650 | - | - | ||
| 控制箱 | 14 | 40 | 40 | 45 | ||
| 小型控制箱 | 8 | 14 | - | |||
S…单元型 短行程
CL…可对应无尘车间的机型
＊１快进上升时的最大速度由实际条件决定。（?）内为初始设置速度值。
＊２位置重复精度不代表能保证达到绝对精度
通用规格
| 驱动模式 | |
| 判断模式 | |
| 编码器 | 增量方式（可变更为绝对值方式） |
| 外部接口 | RS-232C 1ch （9 针/雄头） COM1 |
| 外部输入输出 | I/O-SYS?输入17点、输出16点 |
| 电源电压 | 三相/单相 180～250V 但是，20kN以上的机种只配备三相电源。 |
| 周围温度 | 0～40℃ |
| 相对湿度 | 20～90％（无结露） |
| 防护等级 | IP40 但是，小型控制器的防护等级为IP20 |
标配附属品
| 单元型 | I/O-S连接器 I/O-SYS连接器（注：不包括连接线） 开关盒用短路连接器（注：不包括连接线） 主体与控制箱之间的连接线（线长３m） 使用说明书（CD-ROM） |
| 标准单机型 | I/O-S连接器 I/O-SYS连接器（注：不包括连接线） 使用说明书（CD-ROM） |
| 头型 | I/O-S连接器 I/O-SYS连接器（注：不包括连接线） 开关盒用短路连接器（注：不包括连接线） 使用说明书（CD-ROM） |
专用PC软件：JP TaS 系统（Windows? 7/ Windows? 8 内存容量512MB以上）
开关盒（连接线2m）
单元型专用监控盒
· 可对应以太网
· 压力传感器输出
· 编码器输出
· 主体与控制箱之间的连接线（线长5m）
· I/O-SYS线缆 5m
※如需要小型控制箱时，请另行咨询。
