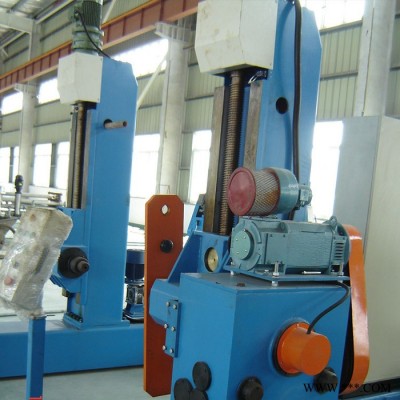

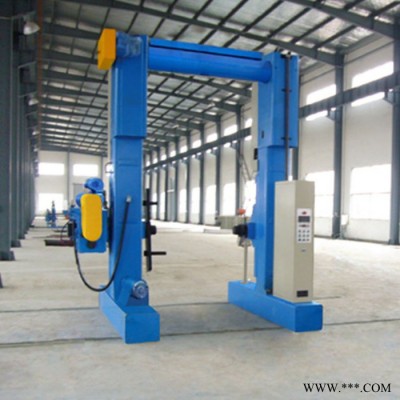

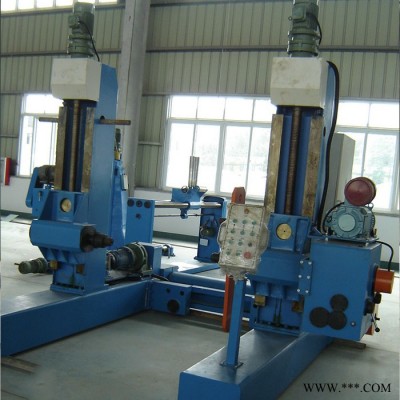

电缆收卷机

主要技术要求

本设备用于地面收放各种矿用电缆。

适用于收放弯曲半径小于55mm不同型号的电缆，适用卷筒宽度为

1250—1950mm、直径小于φ3150的卷筒，被卷电缆重量大不高于18吨，电缆卷筒与主机配套。

主机架采用钢板焊接结构，变频驱动，工作平稳可靠，机器结构紧凑，钢性好使用无需打底座。

电缆卷取机采用开式结构，即电缆卷筒与驱动输出轴脱开后，即可吊取卷筒，方便快捷。

采用操作面板或者遥控器，只需一人即可操控。

具械排缆功能，使得电缆缠绕整齐。

卷放电缆时，可实现电缆自动计长功能，以方便电缆使用管理。

重型卷筒采用钢板焊接结构，采用国标钢材，坚固耐用。

主机的卷筒轴支撑坚固耐用，摩擦阻力小。

控制方式：V/F控制与矢量控制。

控制器内置PLC，实现异常指示及报警，具备触摸屏，可显示运行状态，调

整运行参数。

提供过流、过压、欠压、过温、缺相、过载等保护功能。

设备顾色：主体橘色，设备两侧为警示条纹色。

设备操作方向：面对设备左放右收。

具备完善的吊装及叉运附件。

主要技术参数

产品型号           XM3150

收线电机额定功率    ≥15KW

开合电机功率        ≥1.5KW

升降电机            ≥3.0kWX2

行走电机            ≥1.5Kw伺服电机

设计速度            7r/min  17r/min  37r/min

收线驱动            变频

工作电压            AC  380/660V

大牵引力          ≥40kN

大可用卷筒        φ3150mm

适用卷筒宽度        1250~1950mm

控制方式            操作面板或遥控器

电缆计长精度        ≤200mm

收放线机重量        3.6t

计米器重量          70kg

卷筒外径            3150mm

卷筒内径            1500mm

卷筒宽度            1950mm

大载荷            ≥18t

卷筒材质            Q235

适用电缆            弯曲半径小于55mm

被卷电缆重量        不高于18t

电缆卷取机结构      开式结构

机械排缆功能        具备

控制方式            V/F控制与矢量控制
