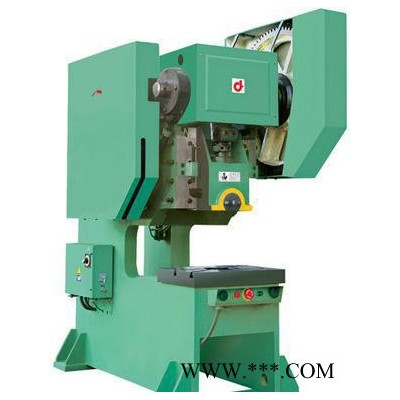

| 类型 | 深颈压力机 |
|---|---|
| 公称压力 | 4000（kn） |
| 动力类型 | -- |
| 产品类型 | 全新 |
| 售后服务 | -- |
| 品牌 | GQJ21S系列 |
| 型号 | GQJ21S |
JH21系列开式固定台压力机技术参数
| 技术参数 | 型号 | JH21-25 | JH21-45 | JH21-60 | JH21-80 | JH21-110 | JH21-125 | JH21-160 | JH21-200 | JH21-250 | JH21-315 | JH21-400 | |||||||||||
名称 |
|
| L | S | L | S | L | S | L | S | L | S | L | S | L | S | L | S | L | S | L | S | L | S |
公称力 | kN | 250 | 450 | 600 | 800 | 1100 | 1250 | 1600 | 2000 | 2500 | 3150 | 4000 | ||||||||||||
公称力行程 | mm | 2.8 | 3.2 | 4 | 4.5 | 5 | 5 | 6 | 6 | 7 | 8 | 8 | ||||||||||||
滑块行程 | mm | 80 | 50 | 100 | 70 | 120 | 80 | 140 | 90 | 160 | 100 | 160 | 100 | 180 | 110 | 200 | 130 | 220 | 150 | 250 | 180 | 250 | 180 | |
行程次数 | 无级调速 | S.P.M | 70-100 | 80-130 | 60-90 | 70-110 | 50-80 | 60-100 | 40-75 | 50-90 | 35-70 | 45-80 | 35-65 | 45-80 | 30-55 | 35-70 | 25-50 | 30-60 | 25-45 | 30-50 | 25-40 | 25-35 | ||
单速 | S.P.M | 90 | 110 | 80 | 100 | 70 | 90 | 60 | 80 | 60 | 80 | 55 | 70 | 50 | 60 | 45 | 50 | 40 | 45 | 35 | 30 | |||
最大装模高度 | mm | 250 | 265 | 270 | 285 | 300 | 320 | 320 | 345 | 350 | 380 | 370 | 400 | 400 | 435 | 450 | 485 | 500 | 535 | 550 | 585 | 550 | 585 | |
装模高度调节量 | mm | 50 | 60 | 70 | 80 | 90 | 90 | 100 | 110 | 110 | 120 | 120 | ||||||||||||
喉口深度 | mm | 210 | 225 | 270 | 290 | 350 | 370 | 390 | 430 | 450 | 480 | 480 | ||||||||||||
立柱间距离 | mm | 450 | 500 | 560 | 590 | 680 | 710 | 720 | 900 | 950 | 1050 | 1050 | ||||||||||||
工作台板尺寸 | 左右 | mm | 710 | 810 | 870 | 1000 | 1100 | 1120 | 1180 | 1400 | 1590 | 1700 | 1850 | |||||||||||
前后 | mm | 400 | 440 | 520 | 560 | 680 | 720 | 760 | 840 | 880 | 940 | 940 | ||||||||||||
厚度 | mm | 85 | 110 | 130 | 130 | 160 | 160 | 165 | 200 | 200 | 200 | 200 | ||||||||||||
工作台孔尺寸 | 直径 | mm | φ100 | φ150 | φ150 | φ150 | φ160 | φ160 | φ180 | φ200 | φ250 | φ250 | φ250 | |||||||||||
滑块底面尺寸 | 左右 | mm | 360 | 410 | 480 | 560 | 620 | 620 | 700 | 880 | 930 | 1000 | 1000 | |||||||||||
前后 | mm | 250 | 340 | 400 | 430 | 520 | 520 | 580 | 650 | 700 | 720 | 720 | ||||||||||||
模柄孔尺寸 | 直径 | mm | φ40 | φ50 | φ50 | φ60 | φ70 | φ70 | φ70 | φ70 | φ70 | φ70 | φ70 | |||||||||||
深度 | mm | 60 | 60 | 60 | 80 | 80 | 80 | 100 | 100 | 100 | 100 | 100 | ||||||||||||
单速电机功率 | kW | 3 | 5.5 | 5.5 | 7.5 | 11 | 11 | 15 | 15 | 22 | 30 | 37 | ||||||||||||
无级调速电机功率 | kW | 3 | 5.5 | 7.5 | 7.5 | 11 | 15 | 15 | 22 | 30 | 37 | 37 | ||||||||||||
外形尺寸 | 前后 | mm | 1350 | 1410 | 1615 | 1915 | 2200 | 2300 | 2355 | 2690 | 2830 | 3400 | 3800 | |||||||||||
左右 | mm | 950 | 1080 | 1200 | 1385 | 1419 | 1480 | 1515 | 1630 | 1750 | 1950 | 2200 | ||||||||||||
高 | mm | 2160 | 2300 | 2570 | 2820 | 3190 | 3220 | 3250 | 3810 | 3930 | 4100 | 4300 | ||||||||||||
总重量 | kg | 3100 | 3850 | 5500 | 7500 | 9830 | 12000 | 13800 | 20330 | 24000 | 34000 | 37000 | ||||||||||||
