| 电动机功率 | 详见说明 |
|---|---|
| 电动机转速 | 详见说明 |
| 类型 | 移动式输送机 |
| 外形尺寸 | 详见说明 |
| 用途 | 采矿 |
| 重量 | 3838 |
| 品牌 | 华矿 |
| 型号 | 电缆夹板 |
| 加工定制 | 是 |
电缆夹板用途和适用范围：
该产品适用于煤矿综采、普采机组上使用的以聚合塑料和碳素钢板为原料的各种型号采煤机用拖曳式电缆夹。
1、该产品采用了中华人民共和国行业《采煤机用拖曳电缆夹技术条件》MT/T 775-1998标准研制开发。并且符合MT/117-2007的有关
规定。

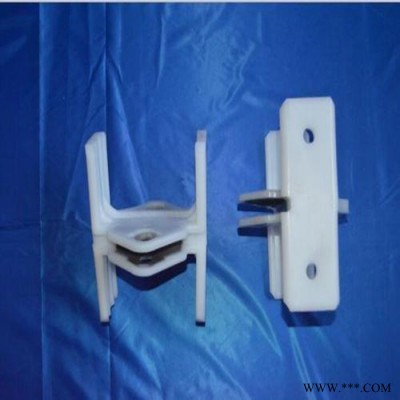

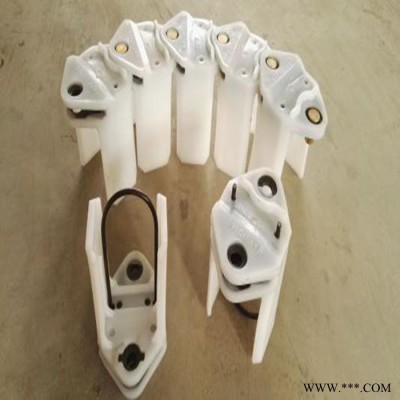

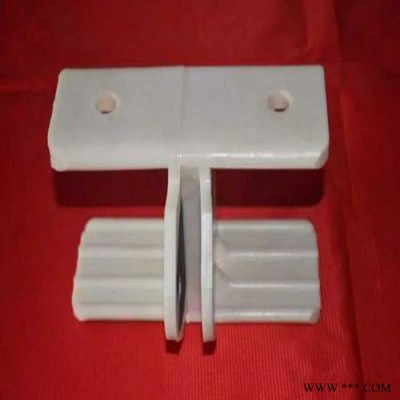

2.主要结构及工作原理：主要结构：电缆夹由聚合塑料内包碳素钢骨架构成的O形夹板、横联板、联接销轴组成。工作原理：该产品悬挂式安装在采煤机拖缆架上，随采煤机一起运动。主要起保护井下采煤 机用电缆、水管的作用，以防电缆、水管折断和磨损。
3.安装与使用：(1).先将横连扳的T型插头分别插入左右夹板的T型槽内、使T型插头的半圆定位孔与夹板的定位销孔同心,定位销插入定位
销孔形成一节电缆夹槽.(2).将多节电缆夹槽首尾孔对齐后用联接销轴由内向外穿入孔中、装上开口销，联接成一段电缆夹槽。（终长度
可根据采煤工作面需要而定）。(3).将电缆放入夹槽，用横联板按图示将夹槽联接成封闭式电缆夹,从而组成一条完整的电缆夹达到采煤
机的使用要求。
二、注意事项：
1．该产品运输时，应注意联接部位的保护。
2．该产品贮存，应放置在室内库房中，温度在-15℃~+40℃为宜，避
免与明火接近。
3．安装时一定要使横连扳的T型插头分别插入左右夹板的T型槽内，然用胶锤将横连扳敲到位;使T型插头的半圆定位孔与夹板的定位销孔同心;定位销插入定位销孔，用胶锤敲到位。
产品特点
采煤机用电缆夹板重量轻、体积小、结构紧凑，安装方便快捷，维护维修简单，且使用寿命长，抗拉强度、抗冲击力大等。其优点是内衬钢骨架承载拖曳力，保护电缆或水管不受外力作用，尼龙66中添加阻燃、抗静电等助剂，具有阻燃、抗静电作用。相邻电缆夹易于连接，根据采煤机工作面需要可以任意延长，在拖曳过程中保护电缆或水管可靠工作，不被折断或破损，提高生产效率，降低维护维修成本。电缆夹有LJU型、LJC型、LJO型、LJH型四种型号，共18个规格。
1、外观
电缆夹板表面应光滑、平整，用非金属材料覆盖的表面不得暴露钢板。电缆夹板串联后应转动灵活、折弯自如，折弯角应符合技术图纸要求。
2、基本尺寸
电缆夹板的几何尺寸应符合表1和加工图纸的规定，孔径公差为H13（GB/T 1800.4-1999），孔距极限偏差为GB/T 1804－f级（GB/T 1804
-1992），H、A的尺寸公差为MT4级（GB/T 14486-2008），其余尺寸公差按未注尺寸公差MT5级(GB/T 14486-2008)制造（见图1～图4）。
3、抗拉强度
电缆夹板按MT/T117-2007中的7.4规定试验时，其抗拉强度应达到表2的工作载荷，保持2min，卸载检查应无残余变形、开裂、脱落。
4**大拉断力
电缆夹板按MT/T117-2007中的7.5规定试验时，其**大拉断力应不小于表2的规定。
5、抗冲击
电缆夹板按MT/T117-2007中的7.6规定试验时，应能承受符合表2规定的抗砸冲击能量，承受冲击后的电缆夹板不应破裂。
6**大折弯角
相邻两件电缆夹板的**大折弯角及其极限偏差应符合表3的规定，或按供需双方的协议规定。
