| 类型 | 普通冲床 |
|---|---|
| 动力类型 | 气动 |
| 公称压力 | 800 |
| 滑块行程 | 7 |
| 品牌 | 沃得 |
| 型号 | J21 |

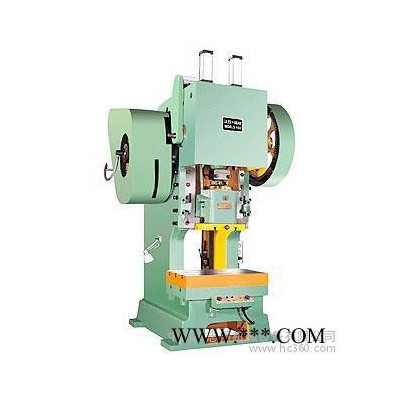

J21系列开式固定台压力机的性能特点
1.此系列压力机是通用型开式固定台曲柄压力机。 其中J21-80T采用整体铸件机身，刚性离合器，并采用弹簧式平衡结构，工作平稳可靠。
2.J21-125T是J23-125T的变形产品,采用整体铸件机身,不可倾,斜齿轮传动,刚性离合器。
3.J21Z-125T,J21Z-160T和JD21-200T采用干式摩擦离合器,可以使滑块急停在任意位置,同时可实现单次、寸动、连续操作，有利于随时调节模具位置，提高加工精度；整机采用进口PLC集中控制，并配有安全双联阀和平衡缸，工作平稳可靠；并可配光电保护装置，属安全型压力机。
技术参数
| 技术参数 | 代号 | 单位 | J21-80 | J21-125 | J21Z-125 | JB21-160 | JD21-160 | |
| 滑块公称力 | Pe | KN | 800 | 1250 | 1250 | 1600 | 1600 | |
| 公称力行程 | Sp | mm | 7 | 8 | 8 | 8 | 8 | |
| 滑块行程长度 | S | mm | 120 | 150 | 150 | 160 | 160 | |
| 滑块行程次数 | n | 分/次 | 40 | 35 | 35 | 28 | 35 | |
| **大装模高度 | H2 | mm | 330 | 370 | 370 | 400 | 400 | |
| 装模高度调节量 | t | mm | 80 | 100 | 100 | 110 | 110 | |
| 喉深 | C1 | mm | 330 | 390 | 390 | 390 | 390 | |
| 立柱间距离 | d | mm | 420 | 550 | 550 | 725 | 725 | |
| 滑块底面尺寸 | 左右 | a | mm | 400 | 540 | 540 | 580 | 580 |
| 前后 | b | mm | 360 | 480 | 480 | 520 | 520 | |
| 模柄孔尺寸 | 直径 | d | mm | 50 | 60 | 60 | 70 | 70 |
| 深度 | I | mm | 70 | 75 | 75 | 80 | 80 | |
| 工作台板尺寸 | 左右 | C | mm | 920 | 1090 | 1090 | 1140 | 1140 |
| 前后 | D | mm | 610 | 720 | 720 | 740 | 740 | |
| 落料孔直径 | Φ | mm | 180 | 240 | 240 | 160 | 160 | |
| 工作台板厚度 | H3 | mm | 90 | 130 | 130 | 150 | 150 | |
| 工作台离地面距离 | H1 | mm | 900 | 900 | 900 | 900 | 900 | |
| 外形尺寸 | 前后 | A | mm | 1960 | 2550 | 2100 | 2340 | 2340 |
| 左右 | B | mm | 1630 | 1790 | 1890 | 2075 | 2100 | |
| 高 | H | mm | 2900 | 3750 | 3625 | 3930 | 3930 | |
| 地脚螺栓距离 | 前后 | a’ | mm | 1125 | 1415 | 1415 | 1550 | 1550 |
| 左右 | b | mm | 880 | 1290 | 1290 | 1155 | 1155 | |
| 电动机功率 | Kw | 7.5 | 11 | 11 | 15 | 15 | ||
| 重量 | Kg | 5800 | 11500 | 11900 | 14000 | 14000 | ||
