| 产地 | 山东阳谷 |
|---|---|
| 线芯材质 | 裸铜线 |
| 分类 | 中型橡套软电缆 |
| 品牌 | 齐鲁 |
| 型号 | MYP-0.66/1.14KV3*50+1*16 |
| 加工定制 | 是 |
煤矿用电缆 技术规范
额定电压0.66/1.14 kV及以下移动软电缆
1.依据标准 MT 818.5-2009 、 MT 818.1-2009 Q/QL007-2011 、MT 818.1-2009 Q/QL004-2011
MT 818.1-2009 、 Q/QL008-2014
2.范围
本技术规范规定了煤矿用额定电压0.38/0.66 kV、0.66/1.14kV、1.9/3.3KV移动橡套软电缆（以下简称：电缆）的产品分类与命名、技术要求。
本规范适用于额定电压0.38/0.66 kV、0.66/1.14kV.、1.9/3.3KV煤矿移动设备用橡皮绝缘橡皮护套软电缆。
3. 产品型号、名称、用途及规格
3.1产品型号、名称、用途应符合表1规

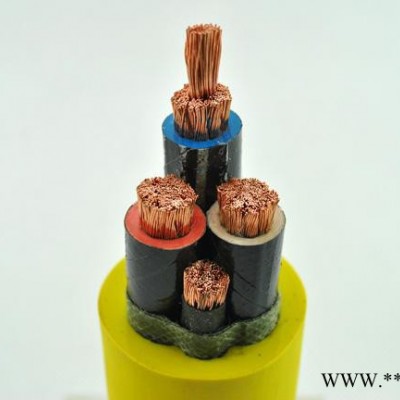

电缆型号见表1。 电缆按芯数可分为单芯和4芯（3+1）两种，4芯电缆结构如图1所示。
表1
| 型 号 | 名 称 | 用 途 |
| MY-0.38/0.66 | 煤矿用移动橡套软电缆 | 额定电压0.38/0.66kV各种井下移动采煤设备的电源连接 |
| MYP-0.38/0.66 | 煤矿用移动屏蔽橡套软电缆 | |
| MYP—0.66/1.14 | 煤矿用移动屏蔽橡套软电缆 | 各种额定电压0.66/1.14kV井下移动采煤设备的电源连接 |
| MYP—1.9/3.3 | 煤矿用移动屏蔽橡套软电缆 | 各种额定电压1.9/3.3kV井下移动采煤设备的电源连接 |
3.2 规格
电缆规格应符合表2、表3、表4规定。其中地线芯导体标称截面不小于表3和表4的规定的规格。
MYP-0.38/0.66 MYP-0.66/1.14 MYP-1.9/3.3 MY-0.38/0.66
1－动力线芯导体；2－填充；3－绝缘；4－半导电屏蔽层；5－地线芯导体；6－护套
图1
4.技术要求
导体导体应符合《煤矿用技术规范 一.移动类软电缆总规定》表1的规定，导体单线允许镀锡。导体表面可以包隔离层。
绝缘4.2.1 动力线芯绝缘应符合GB/T 7594.8中XJ-30A型的规定, 抗张强度应不低于6.5MPa。
4.2.2 MY-0.38/0.66型电缆地线芯导体外如挤包绝缘，其性能应符合GB/T 7594.8中XJ—30A型的规定, 但抗张强度应不低于6.5MPa。
4.2.3 电缆动力线芯绝缘厚度应符合MT/T 818.1-xxxx中5.2.2及本标准表2、表3、表4的规定。
4.2.4 电缆的20℃时的绝缘电阻应符合表5的规定。
**4.3.1 动力线芯绝缘**采用半导电挤包层或半导电带包层，性能应符合《煤矿用技术规范 一.移动类软电缆总规定中》3.3.2中5.3的规定。
4.3.2 MYP-0.38/0.66、MYP-0.66/1.14、MYP-1.9/3.3型的地线芯应挤包半导电层，MY-0.38/0.66型的地线芯可以挤包半导电层或绝缘层。
| 芯数×导体标称截面 mm2 | 标称厚度 mm | 电缆外径 mm | |
| 动力线芯绝缘 | 护套 | MY-0.38/0.66 | |
| 1×4 1×6 1×10 1×16 1×25 1×35 1×50 1×70 1×95 1×120 1×150 1×185 1×240 1×300 1×400 | 1.4 1.4 1.6 1.6 1.8 1.8 2.0 2.0 2.2 2.2 2.4 2.4 2.6 2.6 2.8 | 1.5 1.6 1.8 1.9 2.0 2.2 2.4 2.6 2.8 3.0 3.2 3.4 3.5 3.6 3.8 | 8.0～10.0 9.0～12.0 11.0～14.0 12.0～15.0 14.0～17.5 16.0～19.5 18.5～22.5 21.0～25.0 23.5～28.5 25.5～29.5 28.0～33.0 30.5～35.5 34.0～39.5 37.0～43.0 42.0～48.0 |
