| 测量精度 | ±0.15% |
|---|---|
| 类型 | 电参数测量仪 |
| 品牌 | AIP |
| 型号 | AIP892X系列 |
| 加工定制 | 是 |
功能特点

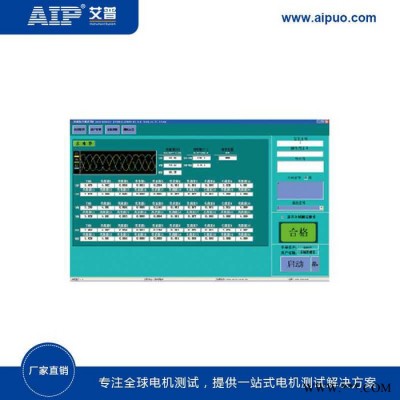

操作简单：10.4寸LCD大液晶，触摸屏、数字按键两种操作模式，可随意选择，人性化操作界面，功能界面自带帮助文档
超高性能：兼容耐压、绝缘、匝间、电阻、转向、空载、堵转、低压启动等测试项目
适应性强：匝间测试支持10uH以上线圈的匝间测试，匝间测试电压闭环反馈，测试更加准确
易于维护：支持智能自检、远程故障诊断和在线软件升级，插板式设计，方便拆卸更换
超高效率：一次接线，一站式完成全部性能检测
使用方便：专业测试软件，人性化操作界面，内置帮助文档，标配高性能触摸屏和数字键盘。
接口丰富：仪表自带USB、LAN（可转换为RS232或RS485）等接口，支持TCP/IP网络协议，支持PLC仿真技术，方便仪表的控制和扩展
多样启动：启动方式可选按钮启动、滑罩启动、网络启动，可自由选择
语言支持: 产品标配中文操作界面，可选配多种语言界面，满足国内外客户使用
智 能 化：系统可通过网络接口与外部互联网进行连接，实现数据交互与资源共享，满足新一代物联网的需要

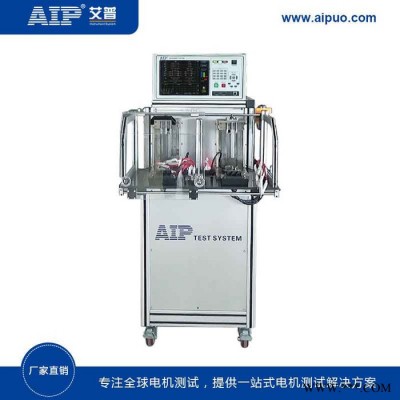

产品概述

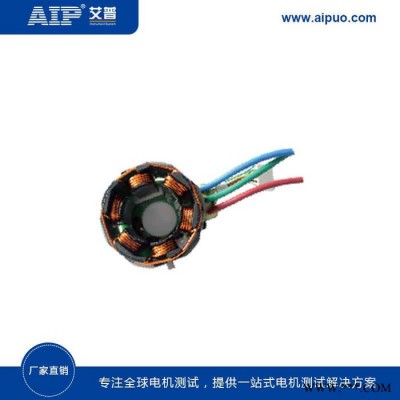

本产品适用于电动工具直流无刷电机电气性能检测，一站式测试完成所有设定项目，具有稳定性高、体积小、速度快、效率高等特点。
测试项目
交流耐压、绝缘电阻、匝间耐压、直流电阻、空载性能、霍尔特性
技术参数
| 型 号 | AIP892X系列 |
| 测试对象 | 电动工具直流无刷电机 |
| 测试工位 | 双工位 |
| 交流耐压 | |
| 输出电压设定范围/精度 | AC 500～3000V ±(2%×设定值+10V) |
| 击穿电流测量范围/精度 | 0.10～20.00mA ±(2%×显示值+0.05mA) |
| 测试时间范围/分辨率 | 0.5～20s 0.1s/步 |
| 电弧侦测 | 1～9级 |
| 绝缘电阻 | |
| 输出电压设定范围/精度 | DC 500V/1000V ±(2%×设定值+10V) |
| 绝缘电阻测量范围/精度 | 1～500MΩ ≤100MΩ：±(3%×显示值+0.5MΩ)； >100MΩ：±(5%×显示值+5MΩ) |
| 测试时间范围/分辨率 | 0.5～999.9s 0.1s/步 |
| 匝间测试 | |
| 输出电压设定范围/精度 | 500～3000V ±(3%×显示值+8V) |
| 波形比较项目 | 面积、差积、电晕、相位；测试界面显示三个匝间波形 |
| 直流电阻测试 | |
| 测量范围及精度 | 10.0mΩ～20KΩ ±(0.3%×显示值+3个字) 可设定温度补偿 |
| 测试时间范围/分辨率 | 0～20s 0.1s/步 |
| 测量范围/测量精度 | -10.0℃～+50.0℃ ±0.5℃ |
| 空载特性 | |
| 电压测试范围 | DC:20～400V |
| 电压精度 | ±(0.5%×显示值+1个字) |
| 电流测试范围 | 0.02～2.0A |
| 电流精度 | ±(0.5%×显示值+2个字) |
| 功率测试范围 | 1.0-800W |
| 功率精度 | ±(0.5%×显示值+5个字) |
| 转向 | |
| 转向判断 | 正转、反转、不转 |

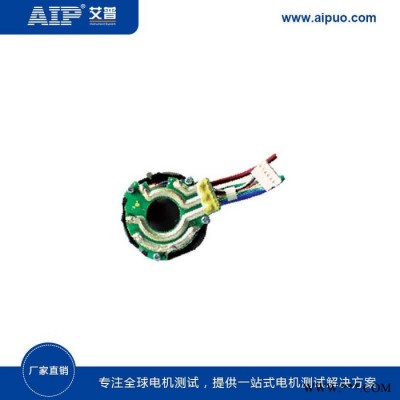

| 霍尔特性 | |
| VCC电源 | 3.00～18.00V ±(0.5%×设定值+3个字) |
| 高低电平范围及精度 | 0.00～18.00V ±(0.5%×显示值+3个字) |
| 频率范围 | 1.0Hz～999.9Hz |
| 占空比范围 | 1.0～99.9% |
| 占空比精度 | ±(0.5%×显示值+2个字) |
