| 产品类型 | 全新 |
|---|---|
| 动力类型 | 电动 |
| 公称压力 | 250 |
| 喉口深度 | 200 |
| 滑块行程 | 120 |
| 控制形式 | 人工 |
| 类型 | 高速冲床 |
| 适用范围 | 通用 |
| 行程次数 | 100 |
| 主电机功率 | 3 |
| 是否库存 | 是 |
| 适用行业 | 通用 |
| 布局形式 | 立式 |
| 模柄孔尺寸 | 30×60 |
| 作用对象材质 | 金属 |
| 品牌 | 纳德机械 |
| 型号 | JH21 |

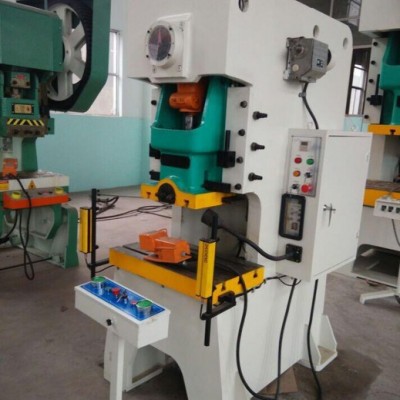

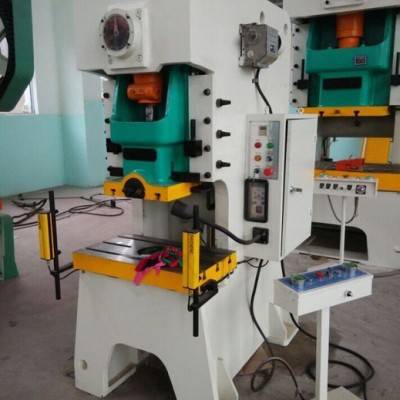

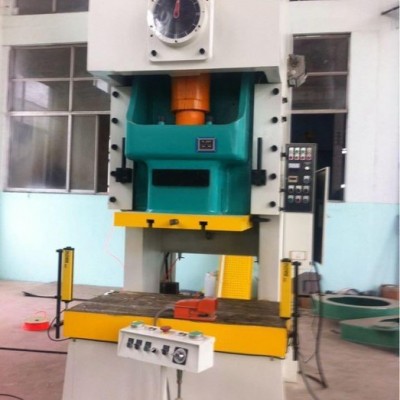

安徽名牌-纳德机械】JH21系列开式固定台高性能压力机。
本系列压力机机身由钢板焊接而成，变形小，刚性好。
本系列压力机采用气动组合式摩擦离合器-制动器，寿命长，噪声小，传动平稳。滑块六面导向，导轨精度高，可延长模具寿命，装模高度调节方便可靠，具有急停、寸动、单次和连续操作规范。
一、性能特点:
钢板焊接高刚度机身
组合式干式气动摩擦离合器
机械凸轮、电子凸轮双凸轮控制
齿轮副浸油润滑
矩形六面加长导轨
液压过载保护装置
电动调模、数码显示
滑块装设了上提式平衡缸装置
进口双联电磁阀
电动浓油强制润滑系列
平衡缸采用手动稀油润滑系统
国际品牌PLC控制
国际品牌接触器、按钮、指示灯
可选配气垫装置，自动送料轴装置，光电保护装置，光电保护装置
可搭配各种自动化设备
二、机床配置：
日本昭和液压过载
日本TACO双联阀
台湾桦霖干式离合器

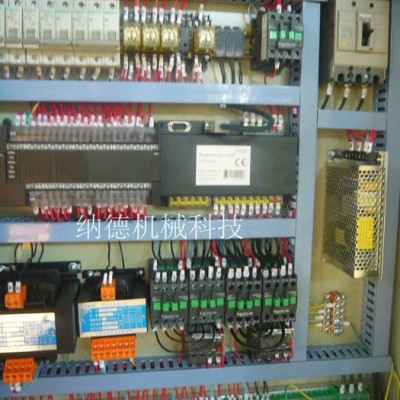

欧姆龙PLC控制
正泰电器（可选施耐德电器）

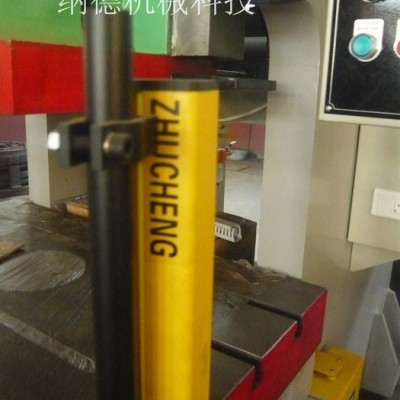

莱恩光电/科力光电
移动双手按钮
参数名称 |
单位 |
JH21-45 |
JH21-63 |
JH21-80 |
JH21-100 |
JH21-110 |
JH21-125 |
JH21-160 |
JH21-200 |
JH21-250 |
公称力 |
KN |
450 |
630 |
800 |
1000 |
1100 |
1250 |
1600 |
2000 |
2500 |
公称力行程 |
mm |
3 |
4 |
4.5 |
5 |
2 |
5 |
|
|
6 |
滑块行程 |
mm |
120 |
110 |
120 |
130 |
160 |
160 |
170 |
180 |
200 |
滑块行程次数 |
L/min |
80 |
60 |
60 |
60 |
60 |
55 |
50 |
42 |
40 |
最大装模高度 |
mm |
270 |
300 |
320 |
350 |
350 |
370 |
400 |
420 |
460 |
装模高度调节量 |
mm |
70 |
70 |
80 |
90 |
90 |
90 |
100 |
120 |
125 |
喉口深度 |
mm |
225 |
270 |
290 |
350 |
350 |
370 |
390 |
420 |
425 |
滑块底面尺寸（左右×前后） |
mm |
410×340 |
480×440 |
560×430 |
620×520 |
620×520 |
1120×720 |
700×580 |
880×650 |
720×960 |
工作台面尺寸（左右×前后） |
mm |
810×440 |
520×870 |
56×1000 |
680×1070 |
1070×680 |
620×520 |
1170×760 |
1390×820 |
900×1500 |
机身立柱间距离 |
mm |
500 |
560 |
650 |
670 |
670 |
710 |
760 |
760 |
970 |
模柄孔尺寸（直径×深度） |
mm |
Φ40×60 |
Φ50×60 |
Φ60×80 |
Φ65×80 |
Φ65×80 |
Φ70×80 |
Φ180 |
Φ70×100 |
Φ210 |
工作台垫板厚度
|
mm |
100 |
110 |
120 |
130 |
140 |
140 |
150 |
160 |
150 |
电动机功率 |
Kw |
5.5 |
5.5 |
7.5 |
11 |
11 |
11 |
15 | . 18.5 |
22 |
压缩空气压力 |
Mpa |
0.45 |
0.45 |
0.45 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.55 |
外形尺寸（前后×左右×高） |
mm |
1410*1080*2290 |
1610*1200*2560 |
1900*1380*2810 |
2200*1410*3170 |
1780*1150*2890 |
1880*1210*3015 |
2120*1280*3300 |
2335*1400*3700 |
2400*1560*3850 |
