一、概述

排水管内外压载荷试验相关技术信息 ，是由山东济南旭联仪器设备有限公司为您编辑整理的依据**标准《混凝土和钢筋混凝土排水管》（GB/T 11836-2009）《混凝土和钢筋混凝土排水管试验方法》（GB/T 16752-2006）及JCT923-2003《混凝土低压排水管》的规定而研制的综合性成套装置

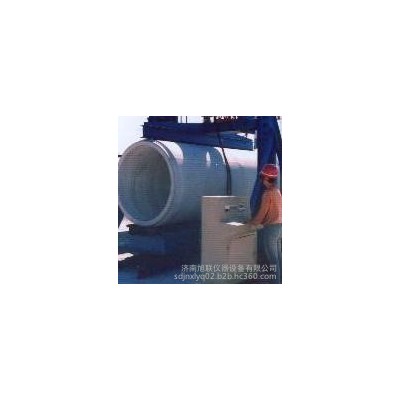

外压荷载

采用三点试验法试验管子的抗裂荷载和破坏荷载。

试验方法与步骤：

1.试件选择为整根管或从管体上截取长度不小于1m的圆柱体；自然养护的管龄期不少于28天；

将试件安置于外压试验机的下支承梁上，使管的轴线与两根硬质木梁平行。然后将上支承梁安置于管上，使上、下支承梁与管的轴线平行；

2.开动外压试验机油泵，使压板与上支承梁接触，按每分钟不大于5kN/m的加荷速度均匀加荷；

a)按裂缝荷载的加荷速度分级加荷，每级加荷量为裂缝荷载的20%，恒压1min。逐级加荷至裂缝荷载的80%时，观察有无裂缝宽度较小或无裂缝，可继续加荷至裂缝宽芳达到0.2mm，读取裂缝荷载值。

b)继续按破坏，若未破坏可继续按破坏荷载的10%加荷至破坏荷载，恒压3min，检查破坏情况，如仍未破坏可继续分级加荷至破坏。

3.管体已经破坏不能继续能受荷载时的荷载值为破坏荷载。

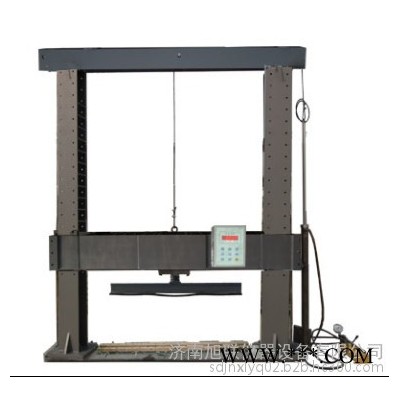

二、旭联仪器生产的排水外压载荷测试装置技术参数：

1、加载压力：              1000KN

2、油缸行程：              150mm

3、可做管**大直径：      Φ2000mm

4、加载方式：              手动泵

5、力值显示方式：          数显

6、精度等级：              1级

7、试验力分辨率：      0.01KN

8、硬木支撑圆角：          R=12.5mm

9、硬木支撑间距：          可调

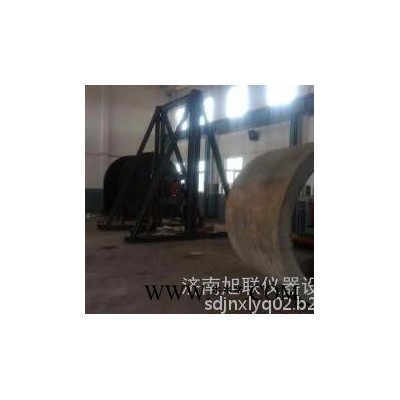

10、机座采用混凝土浇注，与地面平齐，方便各种口型排水管的放入。

11、试验力显示方式：数字显示、峰值显示。
