| 最大加工速度 | 120mm/min |
|---|---|
| 工作台行程（X*Y） | 320*400mm |
| 执行质量标准 | 国标 |
| 最大加工电流 | 30A |
| 最大承重 | 300kg |
| 最大切割厚度 | 400mm |
| 表面粗糙度 | 0.8um |
| 产地 | 江苏 |
| 工作台面尺寸 | 430*540mm |
| 加工精度 | 0.005 |
| 售后服务 | 保修一年 |
| 适用行业 | 航空 |
| 工作油糟尺寸 | 400*200 |
| Z轴行程 | 400mm |
| 品牌 | 中谷 |
| 型号 | 数控电火花穿孔机 |
| 控制箱重量 | 200kg |
| 加工电流 | 30A |

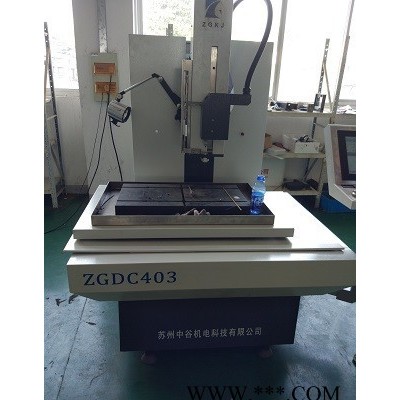

ZGDC403
三轴数控电火花高速穿孔机 EDM DRILLING MACHINE
一．综合特性 Specifications
| 型号Type | ZGDC403 | |
| 1 | 工作台尺 | 550*360mm |
| 2 | 工作台行程 | 400*300 |
| 3 | Z轴行程 | 370mm |
| 4 | W轴行程 | 300mm |
| 5 | 工作台面至导向器最大距离 | 400mm |
| 6 | 电极夹持范围 | Φ0.035~Φ3.0mm |
| 7 | 最大工件重量 | 300kg |
| 8 | X Y轴最大移动速度 | ≥2000mm/min |
| 9 | X Y Z驱动 | 日本富士交流伺服电机 |
| 10 | 最小移动当量 | 0.001mm |
| 11 | 移轴控制方式 | 电子手轮 |
| 12 | 输入输出接口 | USB LAN RS-232 |
| 13 | 控制方式 | 工业计算机控制卡 |

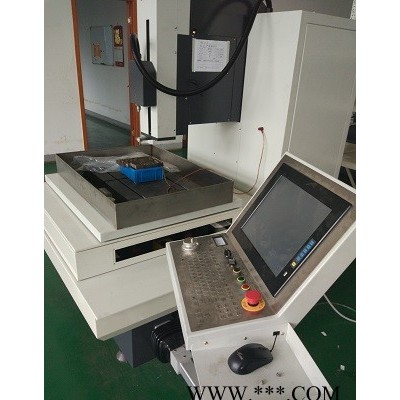

| 14 | 屏幕显示 | 15″LCD触摸屏 |
| 15 | 编程方式 | MDI CAD 列表 |
| 16 | 螺距补偿 | 有 |
| 17 | 定位精度 | 0.012 |
| 18 | 重复定位精度 | 0.006 |
| 19 | 工作液压力 | 0-10Mpa |
| 20 | 工作液种类 | 纯水 |
| 21 | 最大加工电流 | 30A |
| 22 | 最大加工效率 | 30-120mm/min |
二．性能特点 Features
l 高性能床身 打孔精度明显提高
l 采用工业级PC控制器 采用当前主流操作系统
l 控制器可保存程式 无加工孔数限制
l 触摸屏操作
l 手摇编码器移轴
l 网络传输数据
l 一体机设计 精密孔加工
17621123178
