| 刀具数量 | 16个 |
|---|---|
| 动力类型 | 电动 |
| 加工精度 | 精密 |
| 控制方式 | 半闭环控制 |
| 控制系统 | 深雕数控 |
| 售后服务 | 1年 |
| 新旧程度 | 全新 |
| 用途 | 切割 |
| 原理 | 冷成型 |
| 运动方式 | 点位控制 |
| 重量 | 8500kg |
| 主电机功率 | 7.5 |
| 安装形式 | 落地式 |
| 主轴转速范围 | 30000 |
| 是否库存 | 是 |
| 适用行业 | 电器 |
| 布局形式 | 立式 |
| 分类 | 数控铣床 |
| 作用对象材质 | 电动 |
| 加工尺寸范围 | X1/X2最大3850、最小1000 2Y650 2Z450 |
| 品牌 | SDSK-深雕数控 |
| 型号 | 双头双通道型材加工中心SD-V7-2-BT30 |
| 加工定制 | 是 |
一、机器简介：1、SD-V7-2-BT30机型系列是专门为客户量身定做的双头双通道型材加工中心; 相当于2台机器同用1套数控系统和1套床身；可同时加工2个不一样的工件也可双头同时分段加工同一个工件；运动方式为2Y轴运动机构设计在横梁顶部轻巧便捷，可同时前后移动也可单独前后移动，2X轴机头可同时左右移动也可单独左右移动，2Z轴主轴可同时上下移动也可单独上下移动。加工批量产品时可使用双头同时加工产品，调试简单便捷，也可以把X1轴移至机床左侧单独用X2轴加工长行程工件，实现一台两用的功能。
2、机身采用铸铁床身结构；配圣杰2*16位飞碟式刀库；换刀速度为2秒，大大提高生产效率;采用深雕数控系统，2X轴配直线电机和光珊尺，2Y2Z轴配伺服电机，台湾上银/银泰精密级直线导轨，2Y2Z轴配精密级滚珠丝杆，德国联轴器，先进的主轴制冷系统，自动润滑系统，冷却液循环喷水系统，保证了更高的加工精度、速度与稳定性;特别适用于各类钢、铜、铝、压克力、塑料等零件的精密雕铣、扩孔、钻孔、攻牙加工。
3、可另加第四旋转轴。
二、机器主要配置清单(单位:mm)
| 规 格 说 明 | 数量 | 原产地 |
| 深雕数控系统/2X轴配直线电机，光珊尺/2Y2Z轴配2.9KW伺服电机/主轴伺服驱动 | 全套 | 北京 |
| 2Y/2Z轴用台湾TBI精密级(Y40mm，Z32mm)滚珠丝杆 | 全套 | 台湾 |
| 2X/2Y/2Z轴用 台湾上银/银泰 精密级(35mm)滚珠直线导轨 | 全套 | 台湾 |
| 电主轴 (型号BT30/7.5-125) 30000rpmin，7.5KW, 外径125mm，带法兰，带定位槽，带编码器 | 2个 | 深圳 |
| 台湾圣杰2*16位飞碟式刀库 | 2套 | 台湾 |
| 铸铁床身，铸铁机械零配件(HT250) | 1套 | 自制 |
| 外罩：2mm钢板、喷粉(不锈钢水箱) | 全套 | 自制 |
| 配电柜恒温系统（雷德） | 1套 | 东莞 |
| 施耐德电气配件（施耐德） | 1批 | 天津 |
| 进口TBI P级角接触配对轴承 | 全套 | 台湾 |
| 主轴油冷机 （雷德） | 1台 | 东莞 |
| 电子手轮（昱普） | 1套 | 广州 |
| 对刀仪（深圳精雕 ） | 1个 | 自制 |
| X/Y/Z轴配风琴罩 | 各1套 | 自制 |
| X/Y/Z轴配塑料拖链(鼎泰) | 各1套 | 东莞 |
| 自动润滑油泵（宝腾） | 1套 | 东莞 |
| 空气过滤器（日本雷曼 M107-A空气过滤器） | 2套 | 浙江 |
| 喷水装置 | 2套 | 自制 |
| 水泵（斯纳尔） | 1个 | 常州 |
| 机床附件 | 1套 | 深圳 |
| BT30刀柄/配大小全套缩咀（三合） | 10个 | 深圳 |

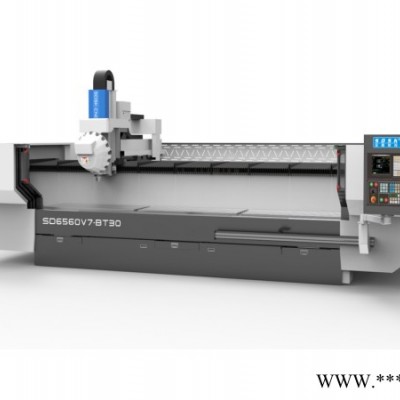

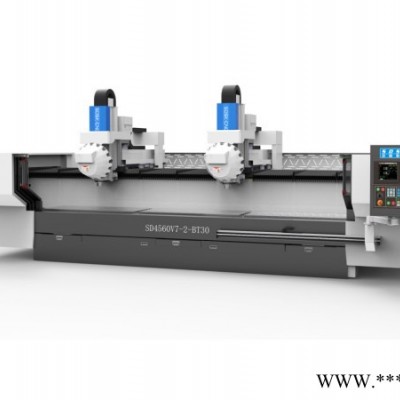

| 机型 | SD4560V7-2-BT30 | SD6560V7-2-BT30 |
| 外型尺寸 | 长6300宽3600高2500 | 长8300宽3600高2500 |
| 工作台尺寸 | X4500*Y600（T槽） | X6500*Y600（T槽） |
| 主轴鼻端至台面 | 高580低130 | 高580低130 |
| 2X/2Y/2Z行程 | X1/X2大3850、小1000 2Y650 2Z450 | X1/X2大5850、小1000 2Y650 2Z450 |
| 大空走速度XYZ | X80m/min Y48m/min Z40m/min | X80m/min Y48m/min Z40m/min |
| 大加工速度 | 12m/min | 12m/min |
| 控制系统 | 深雕数控系统-半闭环 | 深雕数控系统-半闭环 |
| 伺服系统 | 交流伺服 | 交流伺服 |
| 系统分辨率 | 0.002 | 0.002 |
| 三轴垂直度 | 0.015mm | 0.015mm |
| 整机定位精度 | 士0.02mm | 士0.02mm |
| 局布定位精度 | 300 mm内±0.01mm | 300 mm内±0.01mm |
| 重复定位精度 | 0.005mm | 0.005mm |
| 主轴数 | 2个 | 2个 |
| 电主轴功率 | 7.5KW/个 | 7.5KW/个 |
| 主轴转速 | 30000rpm/min | 30000rpm/min |
| 夹持刀柄 | BT30 | BT30 |
| 刀臂式刀库 | 16T*2 | 16T*2 |
| 换刀方式 | 自动 | 自动 |
| 对刀方式 | 自动 | 自动 |
| 可装料高度 | 350mm | 350mm |
| 台面承受负荷 | 2000Kg | 2000Kg |
| 额定电压 | 380V/50HZ | 380V/50HZ |
| 整机功率 | 35KW | 35KW |
| 整机重量 | 8500Kg | 11000Kg |
