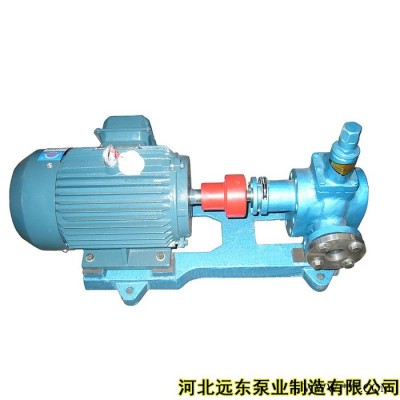

电动油脂泵 圆弧齿轮泵 YCB3.3/0.6

本公司供应远东YCB-8

 YCB系列普通材质齿轮油泵适用于输送不含固体颗粒和纤维,无腐蚀性,温度不高于200℃,粘度为5×10-6～1.5×10-3m2/s (5-1500cSt)的润滑油或性质类似润滑油的其他液体; YCB系列不锈钢齿轮泵适用于输送不含固体颗粒和纤维,有腐蚀性;同时YCB系列齿轮泵可以采用铜齿轮配合机械密封装配使用,主要用于有挥发性易燃,易爆场合输送汽油,柴油,**等类似的易燃介质.

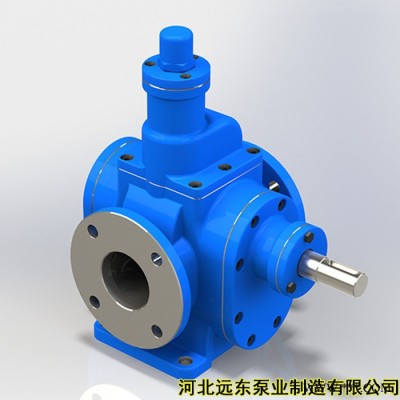

    YCB系列圆弧齿轮泵结构主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比突出的优点是齿轮啮合过程中齿廓面没有相对滑动，所以齿面无磨损，运转平稳，无因液现象，噪音低、寿命长、效率高。该泵摆脱了传统设计的束缚，使得齿轮泵在设计、生产和使用上进入了一个新的领域。

?YCB系列圆弧齿轮泵结构特点：

    圆弧齿轮泵轴端密封设计为两种形式，一种是机械密封，另一种是填料密封，可根据具体使用情况和用户要求确定。如液体有腐蚀性，温度在80℃-270℃以内时可特殊定货。

远东 YCB-8 铸铁 8m3/h 970r/min 5m，质量保证，欢迎咨询洽谈。

  齿轮转动时，被吸进来的液体充满了齿与齿之间的齿坑，并随着齿轮沿外壳壁被输送到压力空间中去。在这里，由于两齿轮的相互啮合，使齿坑内的液体挤出，排向压力管。液体受挤压时，压力作用在齿轮上，给轴施加了一个径向负荷。挤压后封闭空间逐渐增大，形成负压区，外界的液体**在大气压力的作用之下流进齿轮油 泵吸入口。另外，在负压区由于封闭空间容积的增大，会使液体中的空气和水蒸气析出，发生与汽蚀现象类似的冲蚀作用，使齿轮表面受到破坏。正因为如此，有的圆弧泵上开有平衡孔或平衡槽。然而在大多数情况下，是采用斜齿轮；因为斜齿轮在啮合时封闭空间的容积几乎是不变的，即在其中一段容积增大时，另一段容积却在缩小。所以上述现象并不严重。

    泵的特点是具有良好的自吸性能，且构造简单、工作可靠。

    泵检修时，主要测量间隙是：

    齿轮的外圆与泵壳的径向间隙，一般半径方向上取0.10~0.15毫米（但要比轴瓦间隙大些），也可按直径的0.003~0.005选取（指总间隙）。用塞尺测量。

    齿轮的端面与泵壳的轴向间隙，一般取0.20毫米左右。用压铅丝法测量。

    两齿轮啮合处间隙一般取0.30毫米，如间隙过大会加速磨损，如过小则又会引起发热咬住。用压铅丝法测量。

    轴瓦间隙，当轴径为20~40毫米时，取0.06~0.12毫米。用塞尺或游标卡尺测量。

    齿轮啮合的部位好在检修前后保持不变，为此拆泵时可在齿轮上打出记号。

    齿轮油泵在运行时，不允许关闭出口阀门，在启动和停止时，也应保持出口阀门处于开启位置，这时只操作入口阀门即可。
