| 加工定制 | 是 |
|---|---|
| 容量 | 20升 |
| 输出压力 | 300-400（kg/cm2） |
| 空气输入压力 | 6-8（kg/cm2） |
| 压力比 | 50:1 |
| 输出量 | 800（cc/每分钟） |
| 油管长度 | 4M（ft） |
| 使用范围 | 工厂， 汽车，轮船，飞机等等 |
| 重量 | 40（kg） |
| 品牌 | 斯达舟 |
| 型号 | SDZ-020 |
| 加工定制:是 | 容量:20升 |
| 输出压力:300-400（kg/cm2） | 空气输入压力:6-8（kg/cm2） |
| 压力比:50:1 | 输出量:800（cc/每分钟） |
| 油管长度:4M（ft） | 使用范围:工厂， 汽车，轮船，飞机等等 |
| 重量:40（kg） |
关注汽保商城送30元现金抵用劵，下载中国汽保商城APP客户端享受9折优惠。拿起手机扫描下载吧！！实惠看得见！
欢迎进入汽保商城，更多的优惠汽保设备，点击 进入汽保商城查看，www.wxsdz.com.cn, www.78mall.cn, 如果点击不能打开，请复制网址到浏览器打开。

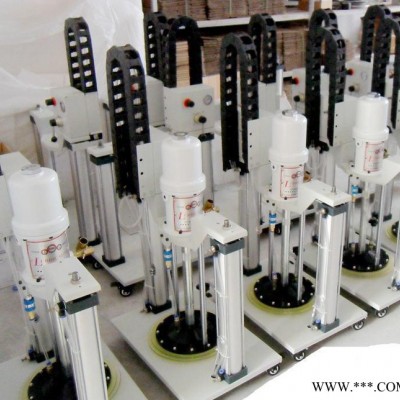

双立柱自动气动黄油加注机
一、功能参数：

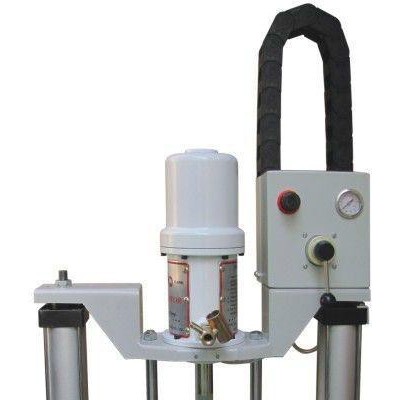

泵体构成：（如下图）
①高粘度注脂泵
②泵调压阀（）
③排气把柄（）
④升降调压阀含压力表（建议0.3-0.4MPa）
⑤升降控制阀(正常工作保持下压状态)
⑥移动轮
⑦空气开关（换桶时使用）
⑧刮油板（适合内径290mm 以内桶，可非标定制）
油桶容量：5 加仑
输出油量：≤20cc/循环
气源压力： 3-9Kg/cm2
机体尺寸（mm）：500（长）*350（宽）
*1100（高） 机体**大高度1500mm
重量：40公斤
使用方法：
1． 本体配备立柱升降压力调压阀④，用于调节泵体上升或下
降的输出压力，正常情况下，压力调节为0.3-0.4MPa 即
可。可根据输送润滑脂的粘度适当提高压力。调节方法，
向上拉出调节旋钮，顺时针旋转压力上升，逆时针旋转压
力下降。调节完毕后按下调节旋钮即可，调节旋钮上配有
气压显示表（可显示实时压力）。
2． 泵头上直接带有调压阀，调压阀用于调节输出油脂的速度
和压力。调节方法如上，顺时针旋转压力和流量增大，反
之减小。（推荐工作压力0.3MPa-0.5MPa）
3． 本体上配有升降控制阀⑤，用于控制泵头的上升、下降和
保压。其中向外旋转为上升，向内为下降，中间位置为保
压。此作用主要用于油脂桶内换油。
4**使用本机时，把排气把柄拧开③。升降控制阀向外扳
动至“上升”位置，放置油桶在泵体上，桶对准压油板。
升降控制阀向内扳保持压板缓缓下降，桶内气体从排气孔
排除，直至压到油面上方，有少量流体挤出，拧紧排气把
柄。打开泵体开关，泵开始正常工作，初次使用要排除泵
内气体。
5． 更换油脂步骤，关闭泵关阀，将升降控制阀将调至上升位
置，打开空气开关⑦，油桶在气压的作用下脱离刮油板⑧。
注意事项：注意事项：
1、使用本机器应确认气压0.3-0.8MPa;
2、请勿在高温50℃以上、低温-5℃以下使用；
3、使用介质：润滑油，润滑脂，不干胶等无腐蚀性介质。请
勿超越使用范围；
4、如油桶被撞击严重变形，务必停止使用；
5、使用的油类，胶类应确保无任何异物，如铁屑等，以确保
机器运行正常。
简单故障排除：
1. 在低温严寒的环境使用时，介质输出量会有明显的下降，这种情
况下如无法满足配套设备正常工作，请降低介质粘度或采用介质
加温的措施；
2. 气动马达工作却打不出介质的原因：
A． 介质已用完，应立即更换介质；
B． 机器内部泵故障；（需专业人士维修）
C． 因气温低
D． 泵内有空气。
3．如长时间不用本机，务必关闭气压
4.切忌长时间无介质运行，影响精密元器件寿命；
